AMD Ryzen™ 5 3600

人生其實有很多想不到~以前 intel 很火的時候完全沒有想過會在回到使用 AMD 的現在

但是人生最讓人想不到的事就是有許多的想不到的在發生

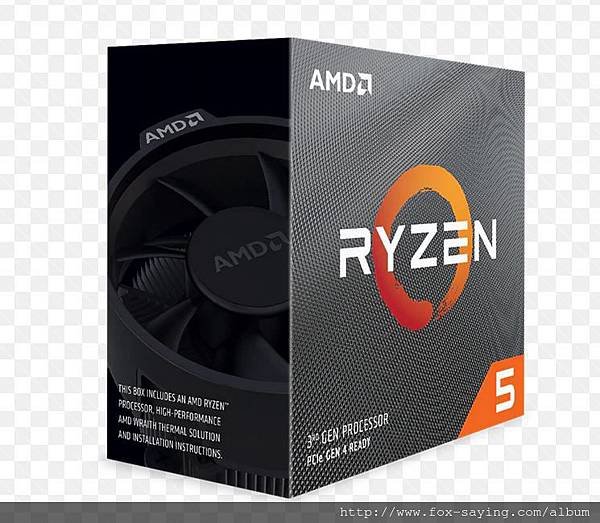

不經意的就這樣入手了 AMD Ryzen™ 5 3600 開始使用

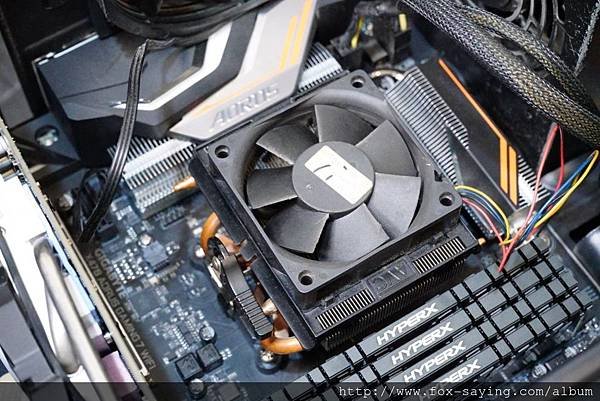

在用了 Ryzen 5 3600 一段時間後深深覺得 Ryzen 5 3600 那無熱管的原廠風扇其實著實不太夠力

一開始請出過去 AMD 還在大噴火時代的 四熱管 原廠散熱器來壓制

試用之後,它雖然把溫度壓低了10 度,但換來的卻是 7CM 風扇直奔 5000 轉以上的可怕噪音

這嚴重打擾了我家愛犬那優雅的生活品質 ~ 所以一定要再搞定這個問題

1056674

一般來說~有些朋友會選擇改裝更大的風扇或是直接去買一個塔扇來安裝

只是身為一個極度資深的電腦改裝阿宅~~~~我們最善長的事就是把事情複雜化 (咦)

馬上挖出在牆角養香菇的古老散熱器 (身為專業宅宅,隨手拿出顆效能不錯的散熱器也不過是基本)

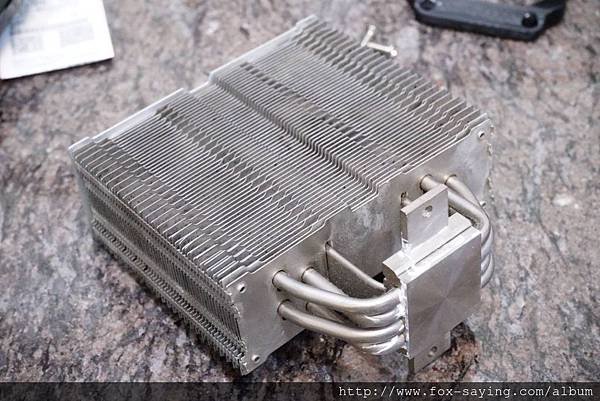

這就是我們今天要拿來改造的散熱器 Coolermaster TPC-612

2013 年上市的 ~ 扣件對 AMD 方就只支援到 AM3+

雖然 CM 官方很有良心的上市轉接扣件 RR-AM4B-MAM8-R1,且只要 50 元

但這跟我們擺明想要把事情複雜化的決心不合

畢竟我們買了這麼多台 3D 列印機,沒理由不浪費一下列印材料

1056686

於是我們上網查詢了一下風扇的孔位與處理器表面到主機板的高度

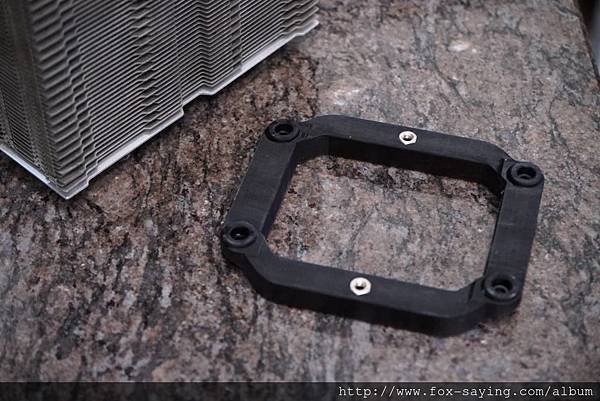

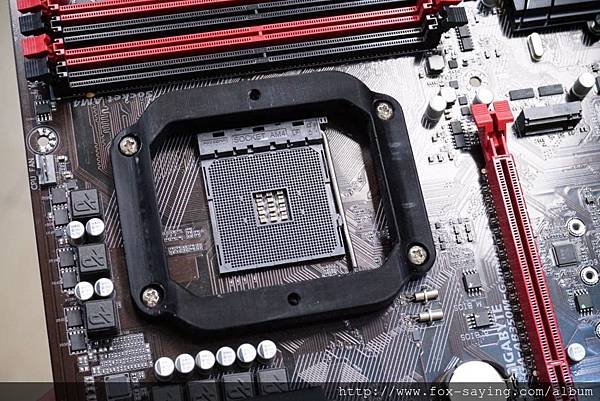

然後就設計出底下那個有著早期 AMD AM2 RM 風格的轉接座

使用的是工程用的塑酯~耐溫能到150 度以及很高的抗拉力,用來做 RM 是很適合的

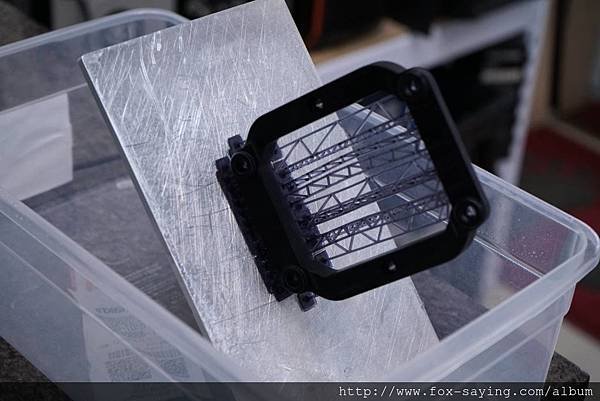

1056670

公差抓 5 條下

固定用的螺母要稍微用點力量才能卡進去

樣子是不怎樣好看~烏漆黑黑的,但是還真的蠻厲害的

1056671

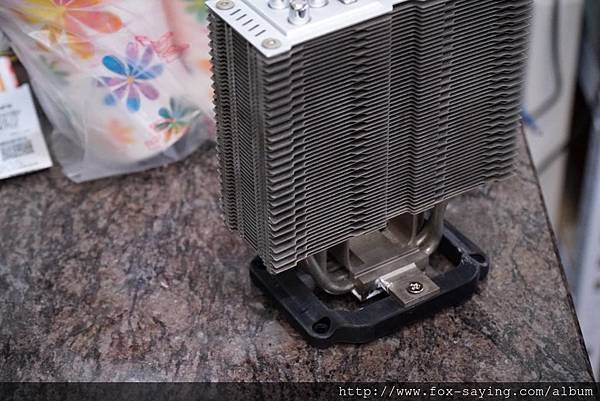

假組一下,孔位準確度與方向看起來都很完美

一想到上機後可以換來的寧靜生活,DIY 魂升到接近高潮

1056672

上機~~~ ㄟ@@!!!!

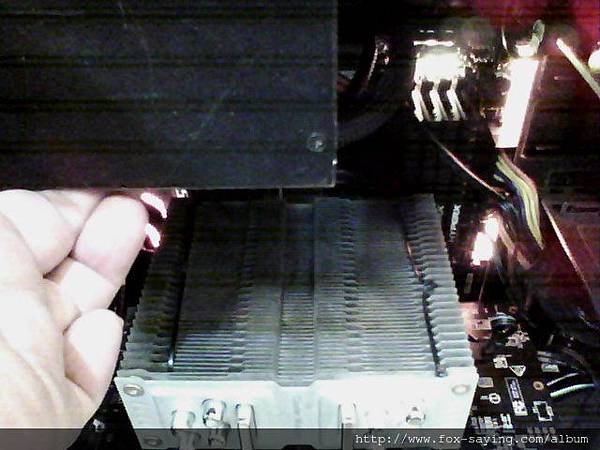

等下~為什麼裝不下去~~~~明明之前量測的時候沒有干涉啊

到底是哪裡干涉呢???當場立刻由雲端掉到地板!

花了點心思去搞懂

1056675

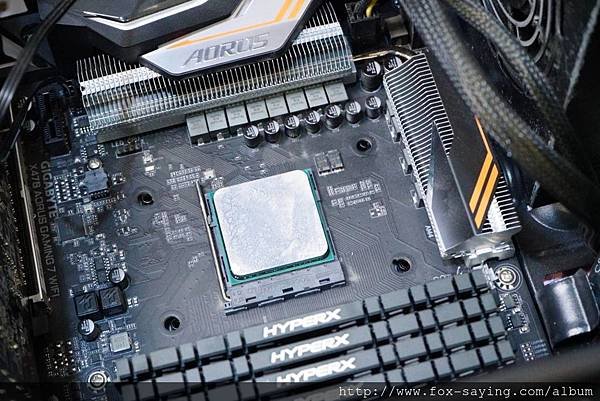

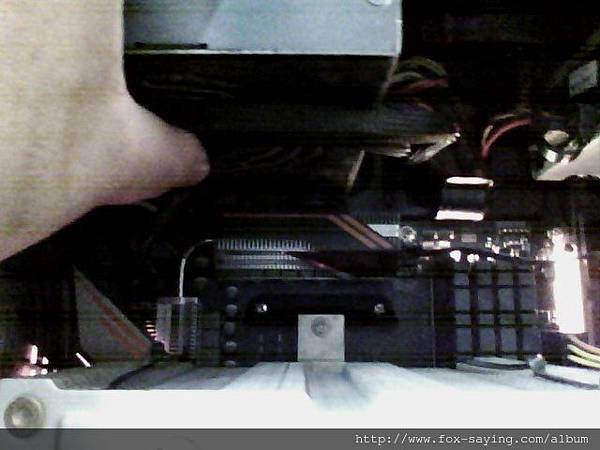

歪邀~~~那一排電容~!!!

AM4把扣具分成兩段是因為那一區有可能會變成電容等零件的區域...

但是為什麼量測沒有發現呢?

1056676

這問題在 GIGABYTE AB350M-GAMING3 上就不會發生

原因是出在發生干涉的 X470 AORUS GAMING 7 WIFI 為了安裝更好的供電區散熱器

(這種熱管+鰭片式的就是硬比整塊鋁擠的更低個幾度)

把用料區更佳內縮了些,這大約也是 AM3+ 之後 RM 變成兩塊式的原因之一

1056684

這樣的供電區散熱器是目前同價位 X470 主機板中最好的

所以看在堆料的份上!我就原諒你了~~~XD

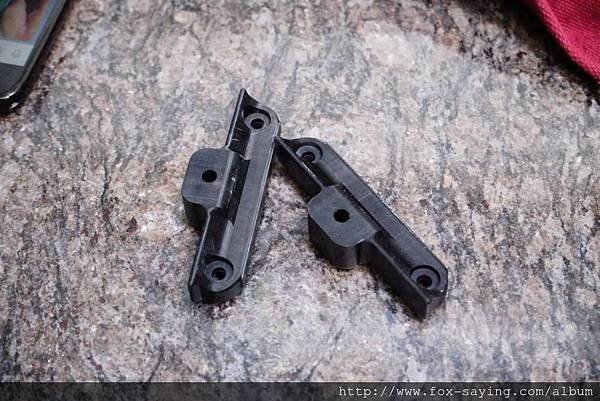

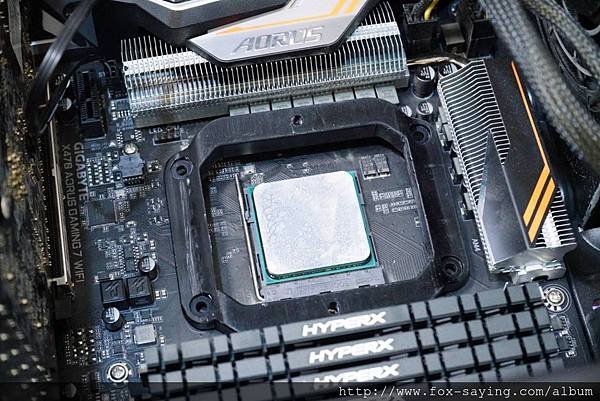

我們向 AMD 原廠看齊改成這樣的設置

認真覺得自己很厲害~兩個版本在一天內搞定,行動力滿分

1056681

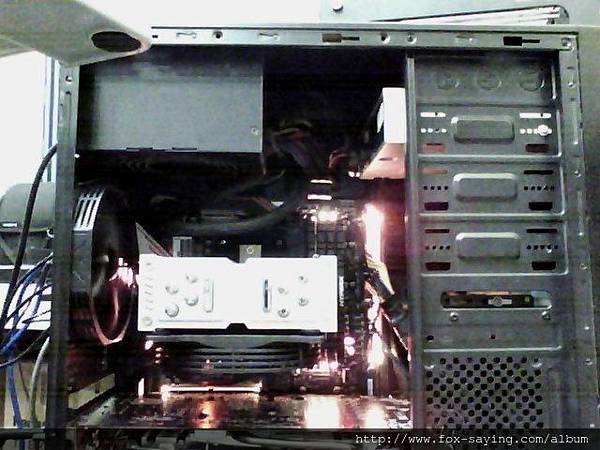

這樣散熱器在主機殼內就會變成向上排氣

現在的機殼頂部都有大散熱孔可裝排氣扇 (比如說這一款 COUGAR Gemini S 電腦主機殼 )

所以沒差~效能說不定還會更好

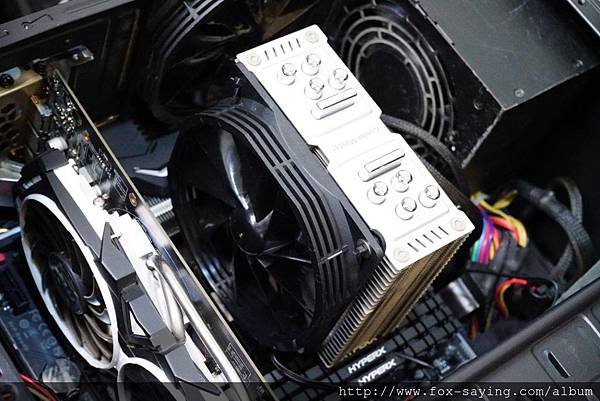

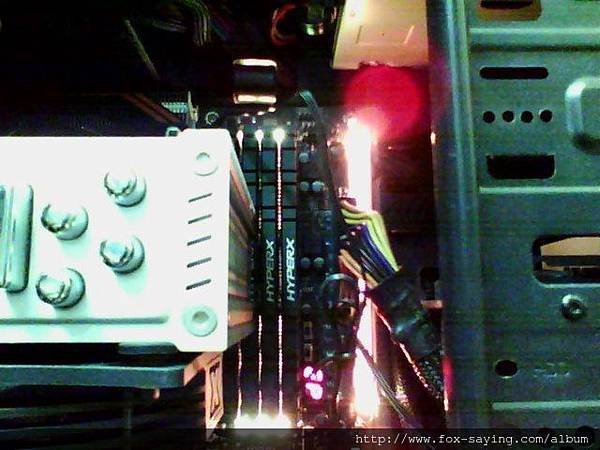

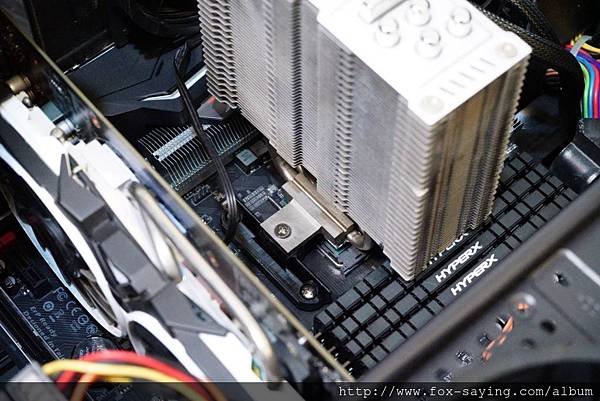

安裝完成之後可以發現漂亮的閃過記憶體,到底是誰說老散熱器沒有活下去的價質的

另外報告一下扣件強度

這扣具真的很強壯 ~ 手中有 TPC-612 的朋友應該知道

散熱器的端的金屬扣件其實是很硬挺的

我們鎖到底之後發現就算它下壓力已經大到微彎了,但 RM 並沒有發生形變

配合原廠的金屬強化背板之後,主機板也沒發生板彎的狀況

所以說這扣件到此應該算是成功了

1056678

最後加工就是上風扇~使用束線帶無敵大法

拉緊之前記得先放軟塑料到風扇的四角來降低低共震

1056679

1056680

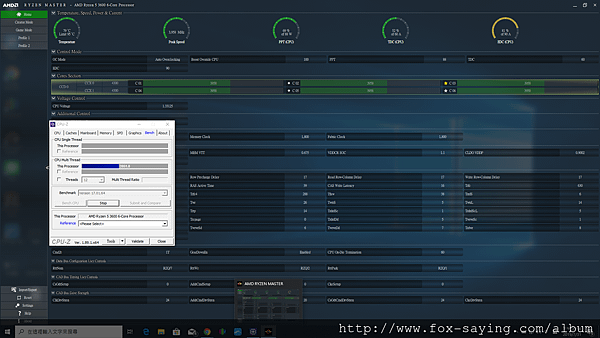

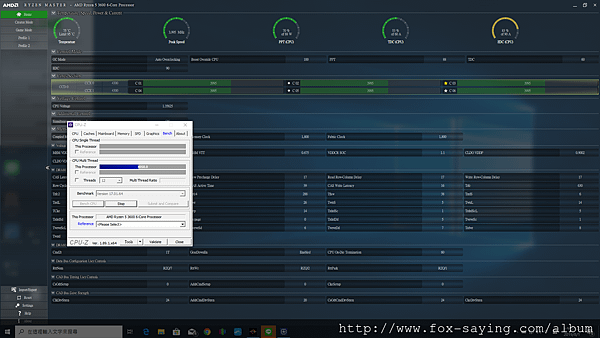

這下來看看測試溫度吧

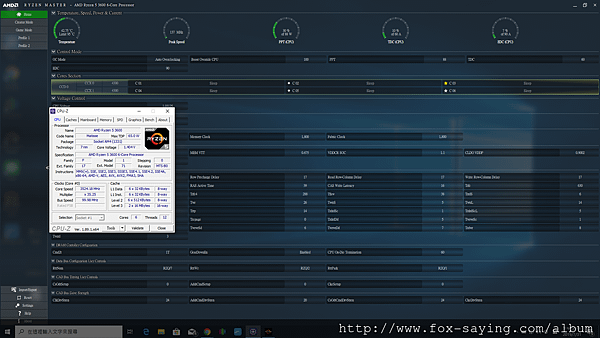

飛龍散熱器 非燒機開機五分鐘後 42.75 度

非燒雞

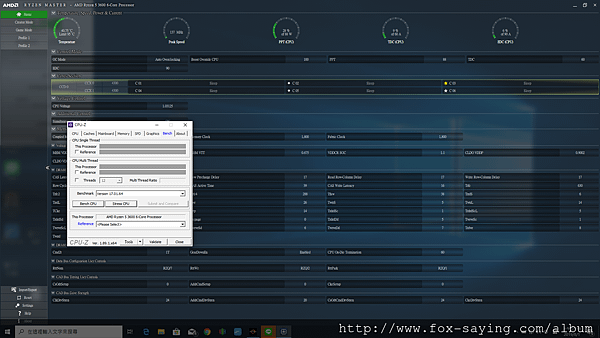

飛龍散熱器 燒機 五分鐘後 79 度

燒機

TPC-612 開機五分鐘後 非燒機 40.75 度

非燒雞612

TPC-612 燒機一下子後穩定溫度 75 度

燒機612

待機溫度差不了多少,但是燒機溫度低了 5 度左右

這還是我們沒有使用最新型上排氣機箱的結果,如果是上排氣的話大約可以再低個一度

要再更大的差異可能就得換更高發熱量的 CPU 了

雖然在 3600 上的溫度差異沒那樣明顯,但噪音差異就差很多

1200 轉的 12 cm 風扇怎樣都比 5000 轉的 7cm 風扇友善太多了

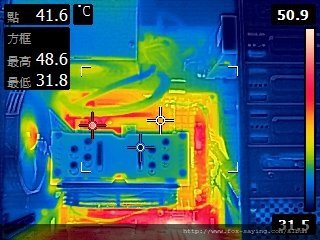

最後再來用熱像儀來看一下 (身為專業的資深宅宅....大家懂得)

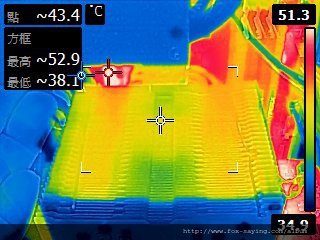

散熱片的溫度很均勻

表示熱導管有很好的工作中(熱像儀拍照時有同時在跑處理器測試)

FLIR0118  FLIR0119

再來測試一下熱點....

其實真的很漂亮啊

下面白色的 50.9 度是顯示卡的溫度(熱像儀拍照時有同時在跑處理器測試)

FLIR0108  FLIR0109

記憶體溫度在 40 度上下~這區最熱的點是記憶體供電電路

也許這裡可以上個散熱片來散熱(熱像儀拍照時有同時在跑處理器測試)

FLIR0114  FLIR0115

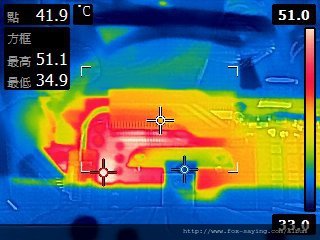

MOS 最高 51 度~

因為是在散熱器下方沒有風流的 MOS 區域,但是整張主板的溫度沒有特別異常高溫的點

MOS 上的散熱鰭片摸上去溫溫的顏色均勻,也表示她在很好的工作(熱像儀拍照時有同時在跑處理器測試)

FLIR0112  FLIR0113

最後應該有些人應該會擔心扣具什麼時候會壞掉~~~

這部份就等真的壞掉後我再跟大家報告

其實這材料我在手上有做一些簡單的測試,算是可信賴的材料

直覺認定強度不輸給 COOLERMASTER 後來出的 AM4 轉接座

因為我有拉著散熱器~把整台電腦給垂直抬起來測試強度

正常原廠的金屬扣具應該是沒人敢這樣測試

至於真的要說有什麼缺點大概就是這次使用的材料粗估要800元吧....= =

爽度第一 !!! 把任務複雜化後且完美解決就是香

 1057404

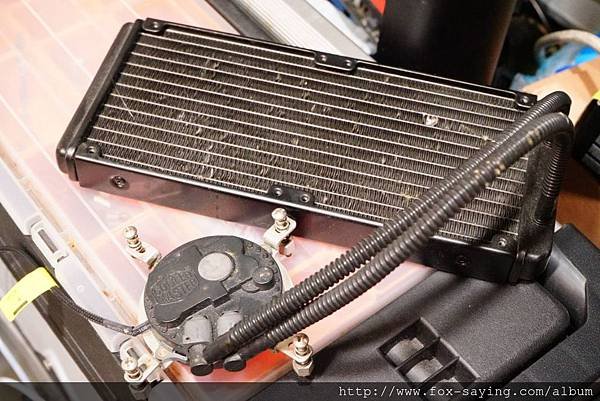

早上醒來看到.....工具箱上面放著一個以前Cooler MASTER的一體化水冷......
MMMMMMMMMMMMMM有動力再來搞她
