只是今天我們要透過狼大的眼來看的則是近期正火熱的 B550 晶片的主機板

這張型號 ASRock B550 STEEL LEGEND

特色：
●AM4插槽，支援第三代AMD Ryzen CPU及未來的AMD Ryzen APU
●14相數位電源位設計，每相配置連續電流達50A的Dr. MOS及60A高效電感
●4支DDR4 DIMM插槽，雙通道配置，最高支援DDR4-4733+(超頻模式)與128G記憶體容量
●擴充槽提供1個PCIe 4.0 x16，1個PCIe 3.0 x16，2個PCIe 3.0 x1，1個M.2 WiFi/BT模組擴充槽
●具備HDMI及DisplayPort顯示輸出埠(需使用具備內顯的Ryzen APU)
●支援AMD CrossFireX
●Realtek ALC1220 7.1聲道高傳真音源編碼解碼器，支援Nahimic Audio
●儲存裝置擴充提供6個SATA3，1個PCIe 4.0 x4 Hyper M.2，1個PCIe 3.0 x2/SATA3 M.2
●USB連接埠提供2個10Gbps USB3.2 Gen2(後置Type C+A)，5個5Gbps USB3.2 Gen1(2個前置Type-A，2個後置Type-A，1個前置Type-C)
●Realtek Dragon 2.5GbE網卡

▼包裝盒正面，左上有造型格紋，右上有商標，中間右側有名稱及標誌，左下有RYZEN、支援三代桌上型RYZEN、POLYCHROME SYNC、HDMI圖示，右下有AM4、B550、支援PCIe Gen4字樣

▼包裝盒背面，有外觀圖、I/O埠說明、規格表、各部分特色簡介

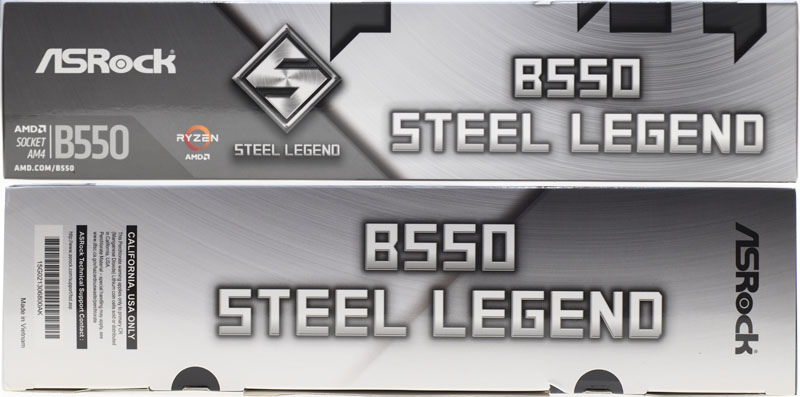

▼包裝盒側面有商標、名稱、標誌、RYZEN圖示、AM4及B550字樣，主機板產地為越南

▼內部黑色紙盒有ASRock商標

▼隨附配件，有說明書、設定指南、貼紙、魔鬼氈整線帶、M.2螺絲*3、M.2銅柱*2、SATA信號線*2、軟體光碟

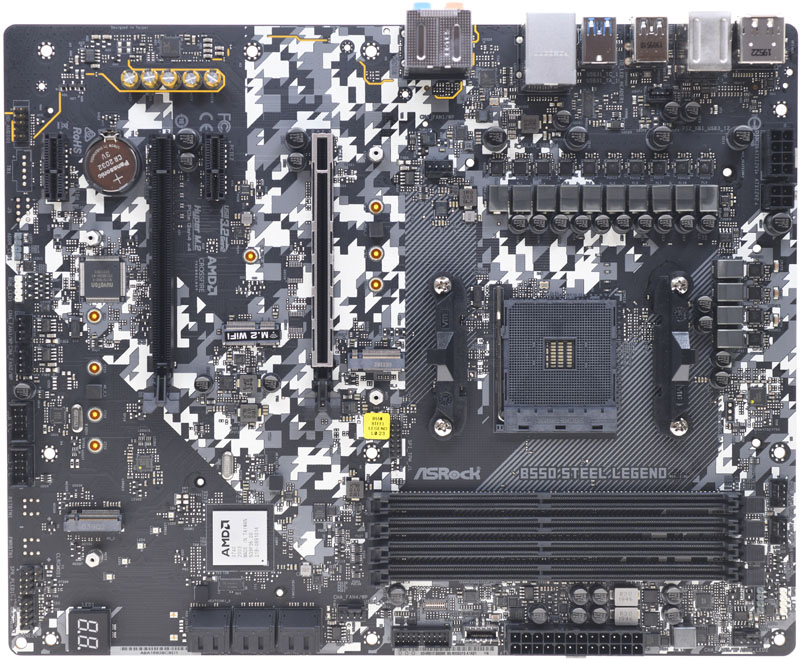

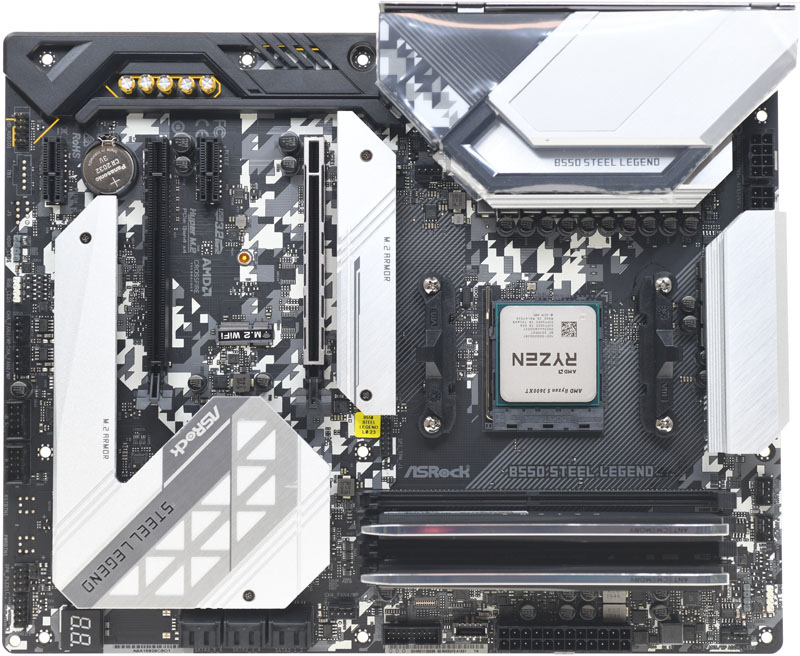

▼B550 STEEL LEGEND採用消光黑PCB，搭配白/灰造型格紋、銀/白/灰三色M.2 ARMOR散熱片及I/O裝甲。因為B550晶片組發熱量降低，所以採用被動式散熱設計。左下角除錯指示燈為兩個七段LED，比起傳統除錯燈，可顯示的故障碼大幅增加，提高偵錯準確度

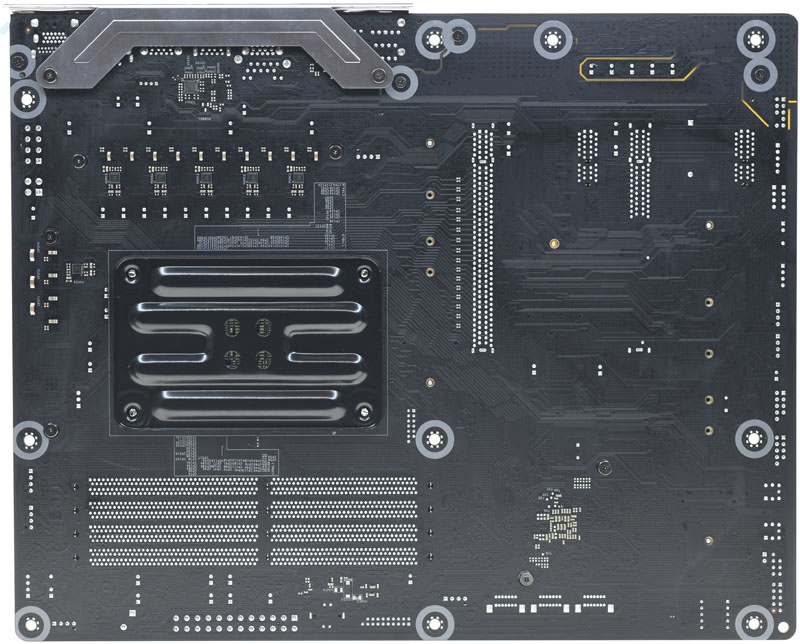

▼主機板背面，高密度編織玻璃纖維PCB板能有效減小PCB板縫隙以保護主機板免於濕氣的傷害，內層使用2盎司(2oz)銅箔，確保電性及溫度表現優良。CPU散熱器托架底板為金屬製，ASRock彈性化I/O擋板底座採用活動式固定，預留彈性調整空間，可對應機殼公差，準確貼合

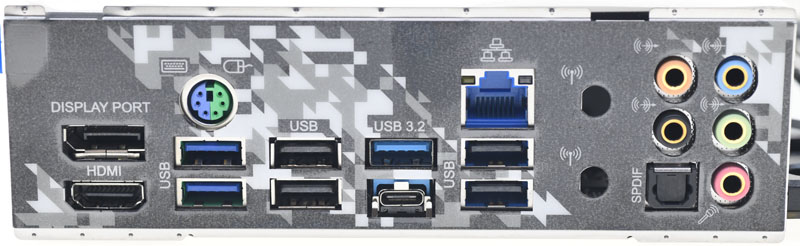

▼後方I/O檔板處也有造型格紋裝飾，由左上至右下分別是Display Port 1.4、HDMI 2.1、PS/2鍵盤滑鼠埠、2個USB3.2 Gen1 Type-A(USB3_12)、2個USB 2.0 Type-A(USB_12)、USB3.2 Gen2 Type-A(USB31_TA_1)、USB3.2 Gen2 Type-C(USB31_TC_1)、帶指示燈的藍色2.5GbE RJ-45、2個USB 2.0 Type-A(USB_34)、中央/低音聲道插孔、後左/後右聲道插孔、SPDIF光纖輸出、Line-in插孔、前左/前右聲道插孔、麥克風插孔。全部USB/音源/網路埠均具備ASRock全防護設計，15μ鍍金音訊插孔，USB_34支援超穩定輸出(但不支援ACPI喚醒功能)

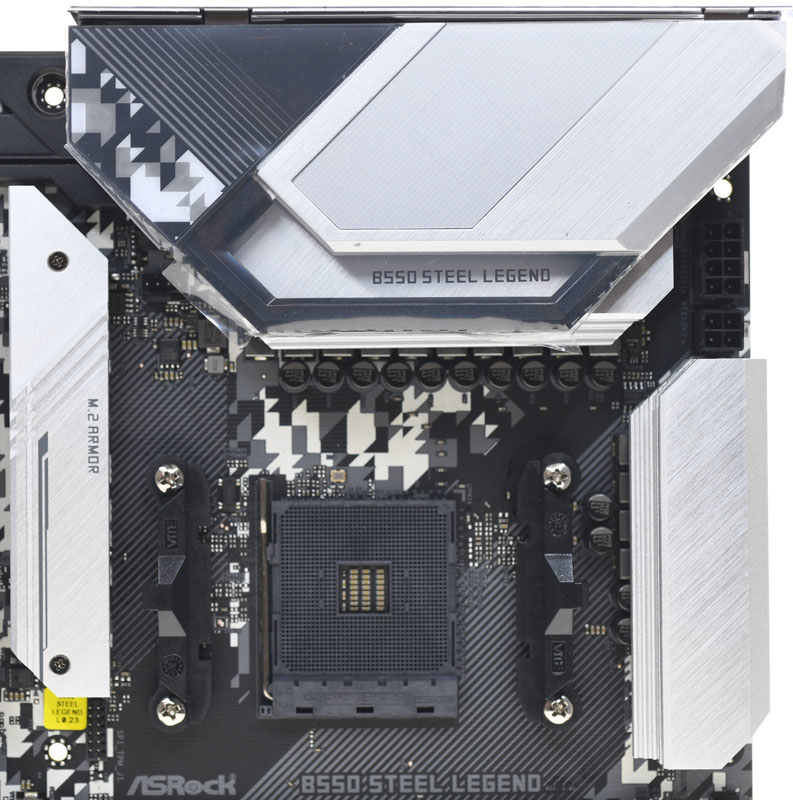

▼AM4插槽右側/上方的大型鋁合金散熱片提供優良散熱能力，降低Dr. MOS及電感溫度，提高系統運作穩定可靠性。最上層的I/O裝甲覆蓋在後方I/O埠上方，可保護附近區域元件，裝甲內設有RGB燈光，除了可照明上面隱藏的”S”標誌外，也會照射下面散熱片的”B550 STEEL LEGEND”字樣

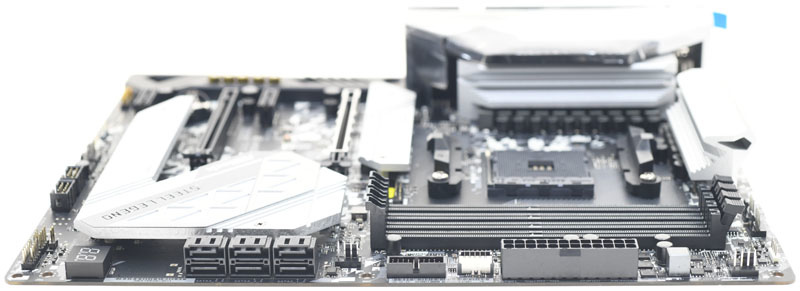

▼從側面看可看到散熱片及I/O裝甲有一定高度，CPU供電用12V 4pin及8pin插座設置在兩個散熱片之間的空間

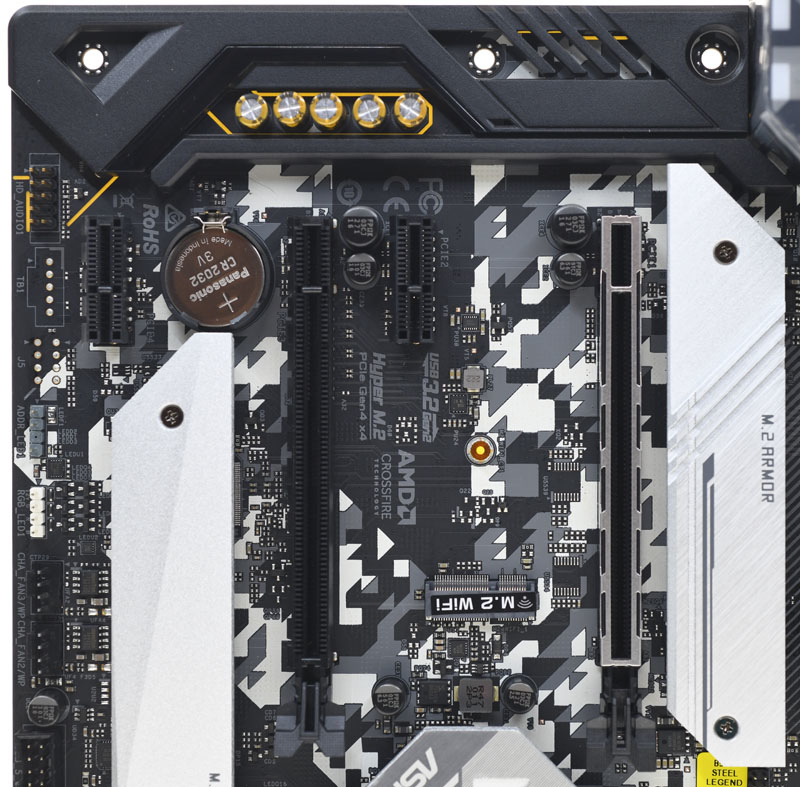

▼主機板提供兩個PCIe x16及兩個PCIe x1插槽，最右邊的PCIe x16外部加裝STEEL SLOT Gen4強化金屬護罩，提供額外加強定位點，可以妥善固定體積與重量較大的顯卡，同時確保傳輸信號穩定。音效電路區上覆蓋黑色塑膠防護罩，可避免介面卡安裝時金屬固定架刮傷電路板及元件的風險

▼B550晶片組具備6個SATA3埠，但最左邊的SATA 5/SATA 6與M2_2共用通道，兩者只能擇一使用

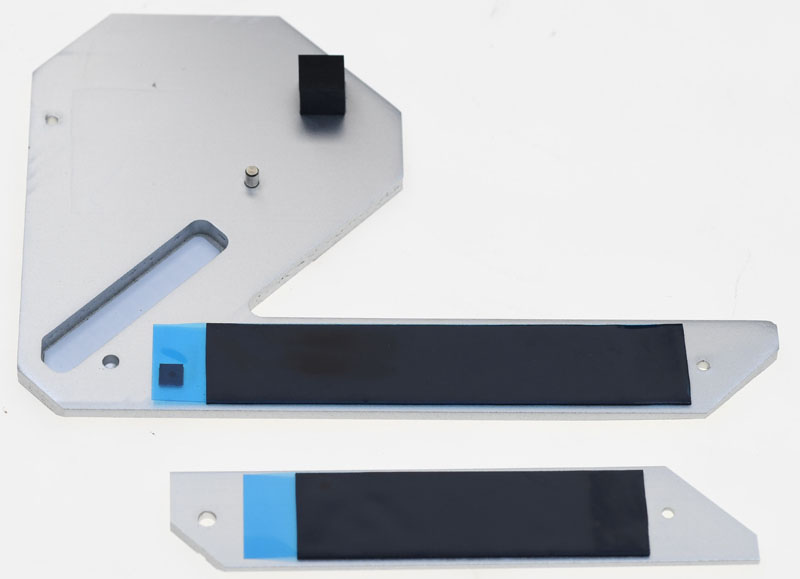

▼兩塊鋁合金材質M.2 ARMOR可以取下，以便拆裝M.2 SSD，較大的M.2 ARMOR(上)有一個可讓RGB LED透光的長條狀開孔(對應正面STEEL LEGEND字樣)，兩片M.2 ARMOR後面均有導熱貼，導熱貼使用前要先撕除藍色膠膜

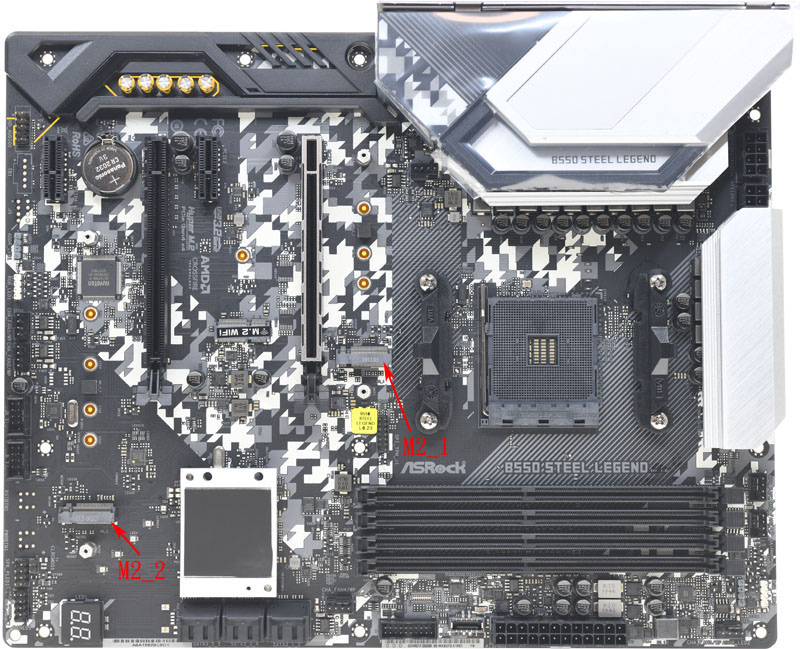

▼取下M.2 ARMOR的B550 STEEL LEGEND，可看到覆蓋在下面的2個M.2 NGFF擴充槽，靠近AM4插槽的Hyper M.2(M2_1)由CPU本身PCIe 4.0/3.0 x4通道直連，支援最長2280規格的SSD，靠近主機板邊緣的M2_2由B550晶片組提供PCIe 3.0 x2或SATA3，支援最長22110規格的SSD

▼I/O檔板背面接觸面採用鋁箔包覆海綿的緩衝設計，使其有些許活動空間

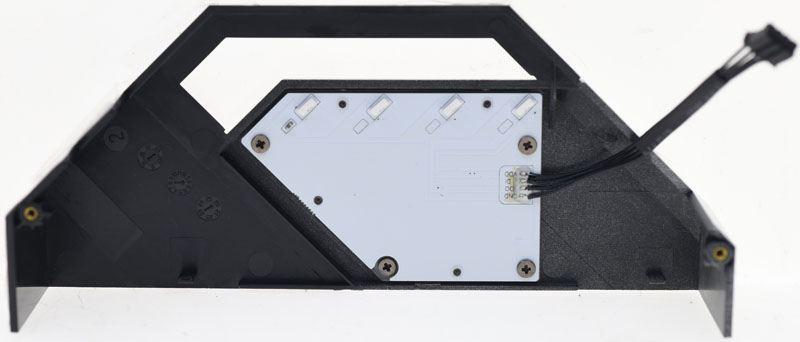

▼I/O裝甲背面有一個RGB LED燈板

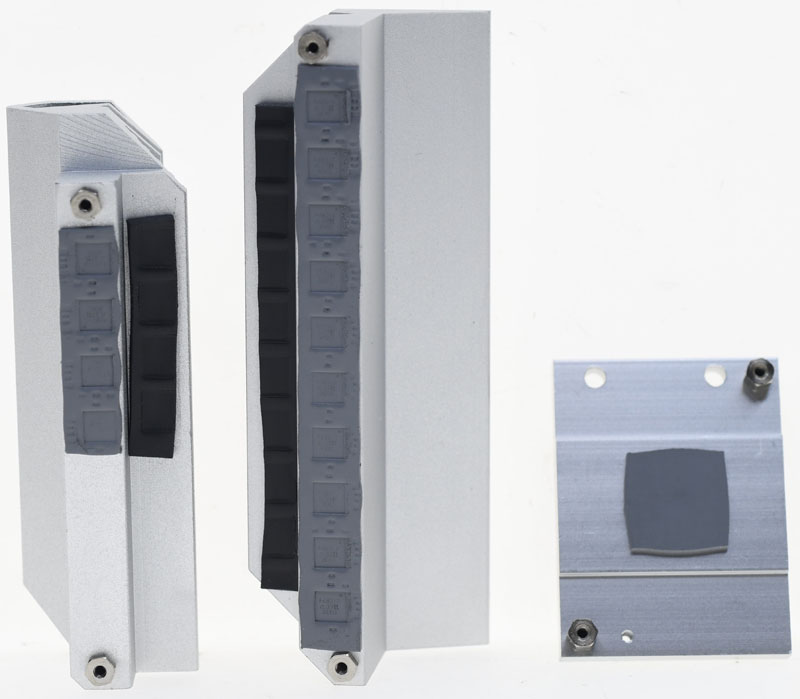

▼AM4插槽旁的兩個大型鋁合金材質散熱片上貼有Dr. MOS及電感的導熱墊，可將兩者的熱量引導至散熱片上。右邊晶片組導熱塊雙面均有導熱墊，可以將晶片組的熱量經由導熱塊傳導至M.2 ARMOR上進行散熱

▼裝甲與散熱片均取下的B550 STEEL LEGEND，電路板上造型格紋更加清楚可見，整張板除音效區外，均使用壽命可達12,000小時的Nichicon 12K(FP12K)頂級黑金固態電容

▼右下角為主PWM控制器Renesas RAA229004 6+2相PWM控制器，並採用倍相電路變成12+2相
Vcore供電為12相，每相使用1顆Vishay VRPower SiC654 Dr.MOS，每顆連續電流為50A
SoC供電為2相Vishay VRPower SiC654A Dr.MOS，每顆連續電流為50A

▼CPU VRM背面區域還有六顆Renesas ISL6617A倍相器，將RAA229004負責Vcore供電的6相PWM輸出倍相成12相PWM輸出

▼Pericom PI3EQX1004B1雙埠USB3.2 Gen2 10Gbps中繼驅動器(ReDriver)，提供給後置USB3.2 Gen2 C+A埠使用，確保10Gbps高速傳輸下的訊號品質

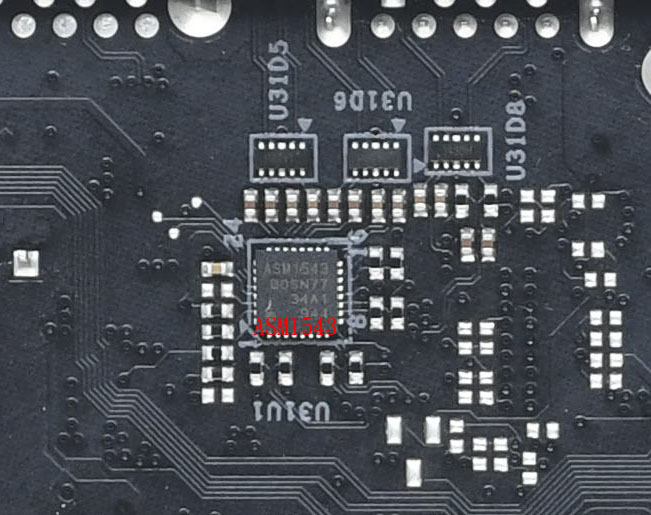

▼主機板背面靠近後置USB3.2 Gen2 C+A埠處有一顆ASMedia ASM1543 USB-C MUX，提供Type-C雙向插入信號線自動切換及偵測/控制CC組態線

▼有線網卡晶片採用Realtek RTL8125BG Dragon 2.5GbE，最高傳輸速度為2500Mbps

▼Realtek ALC1220 7.1聲道高傳真音效音源編碼解碼器，音效區電路區域有內層屏蔽隔離及左右聲道分層走線設計，左側NE5532為前面板音訊連接埠的耳機擴大器，可支援的耳機最高阻抗為600歐姆

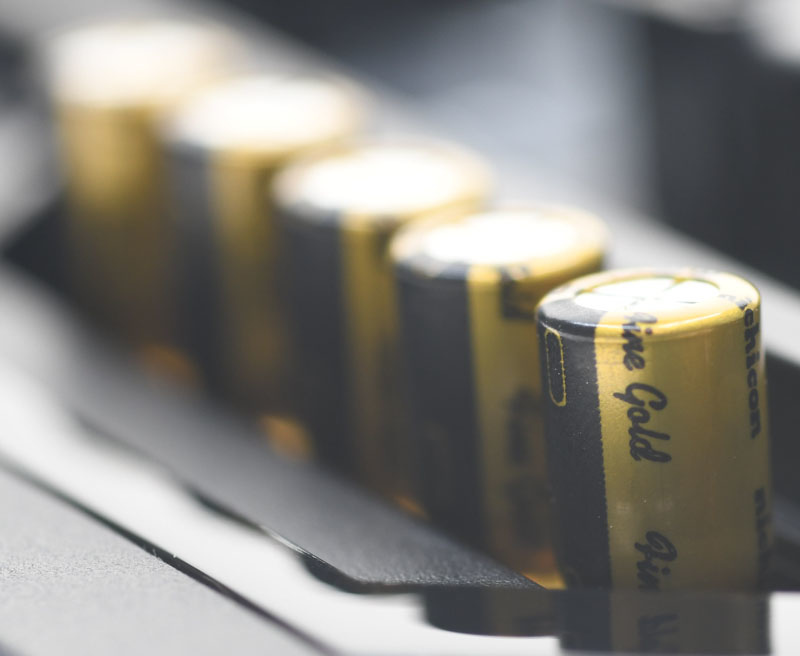

▼音效耦合電容採用五顆Nichicon MUSE Fine Gold(FG)系列音響等級電容

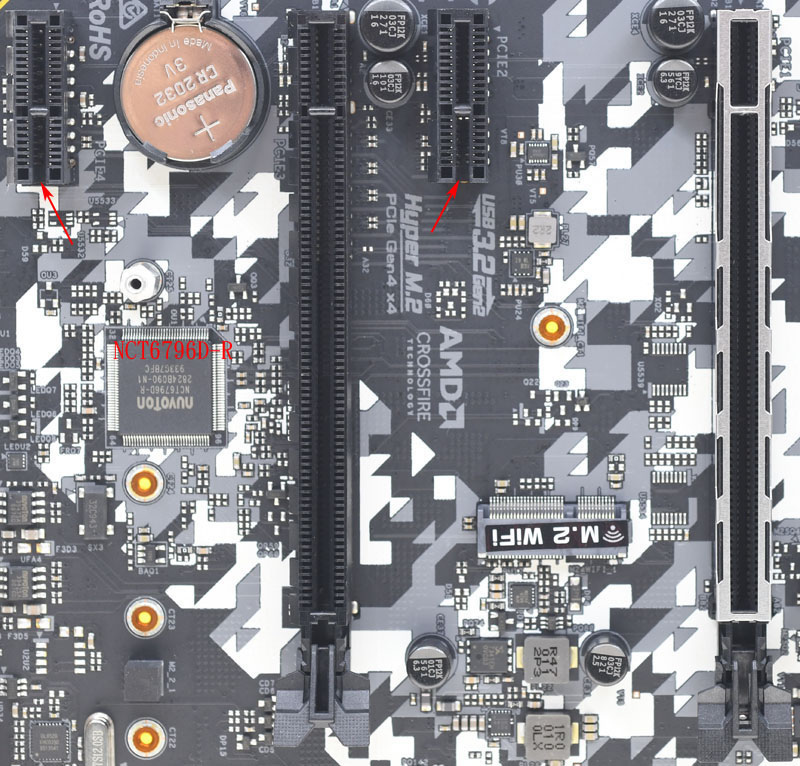

▼最右側PCIe x16擴充槽(PCIE1)由CPU內部PCIe通道提供PCIe 4.0/3.0x16，右中(PCIE2)與最左側(PCIE4)的PCIe x1擴充槽由B550晶片組提供PCIe 3.0，其末端為開放式設計，可以插上PCIe x1以外的介面卡，左中PCIe x16擴充槽(PCIE3)亦由B550晶片組提供PCIe 3.0x4。Nuvoton NCT6796D-R LPC Super IO主要用於連接低速IO裝置、監控硬體溫度/風扇轉速/電壓

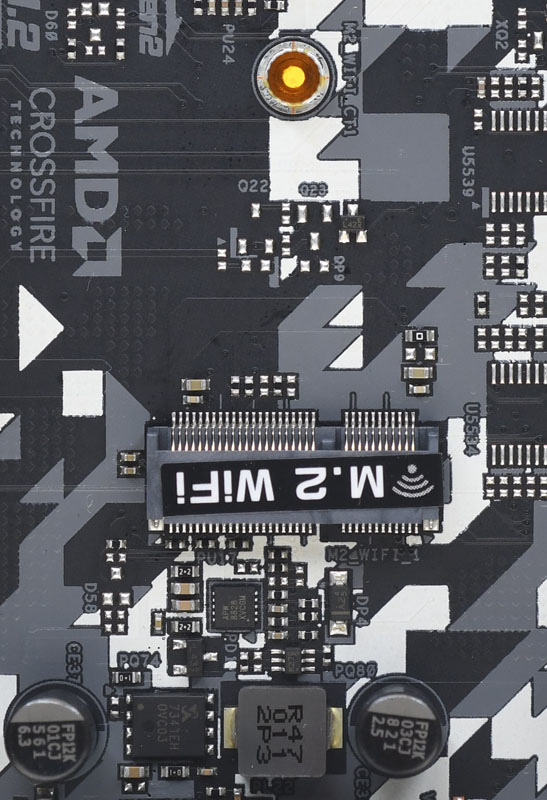

▼M.2 NGFF E-Key擴充埠，可安裝2230規格WiFi/BT模組，I/O檔板也有預留兩個SMA安裝孔

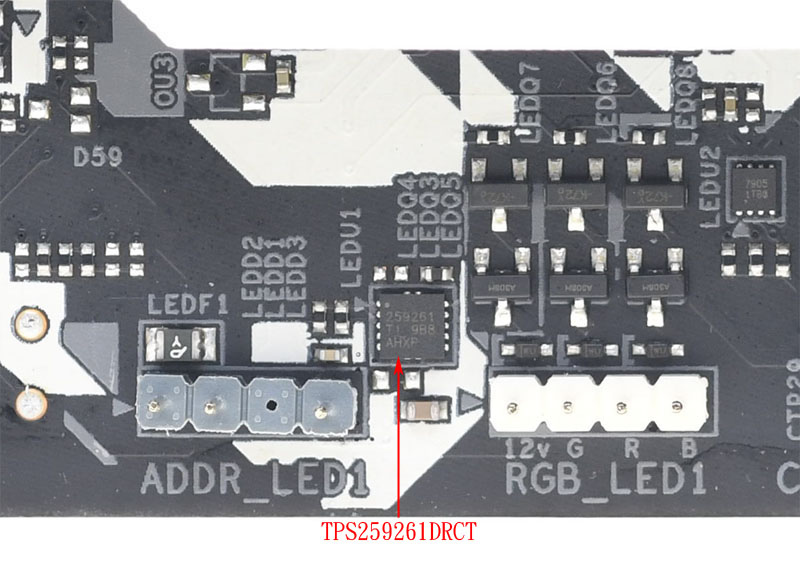

▼主機板左側邊緣有兩個RGB LED外接控制針腳，灰色為5V 3pin ARGB，白色為12V 4pin RGB，具備一個TI TPS259261DRCT eFuse電子保險絲，確保+12V輸出電流不會超出規格

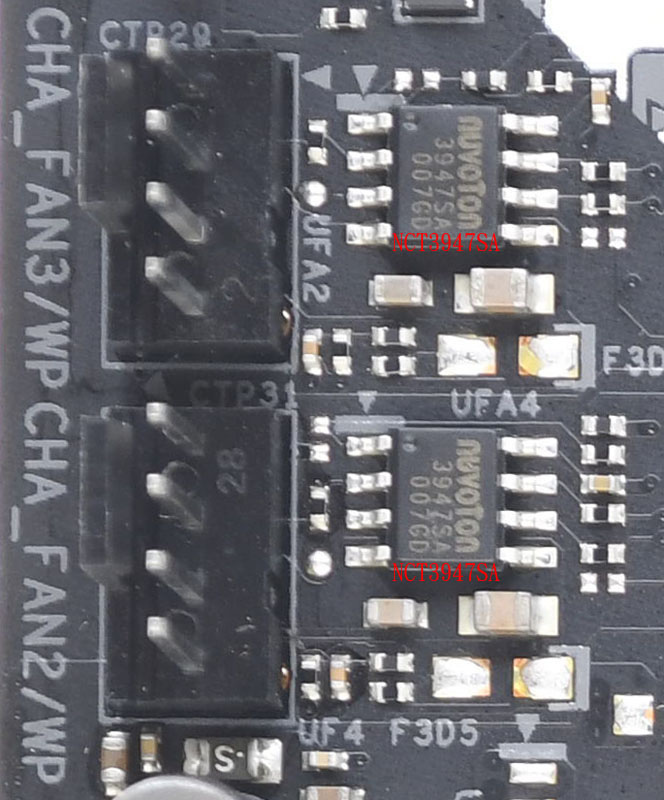

▼風扇連接埠旁負責風扇控制的Nuvoton NCT3947SA

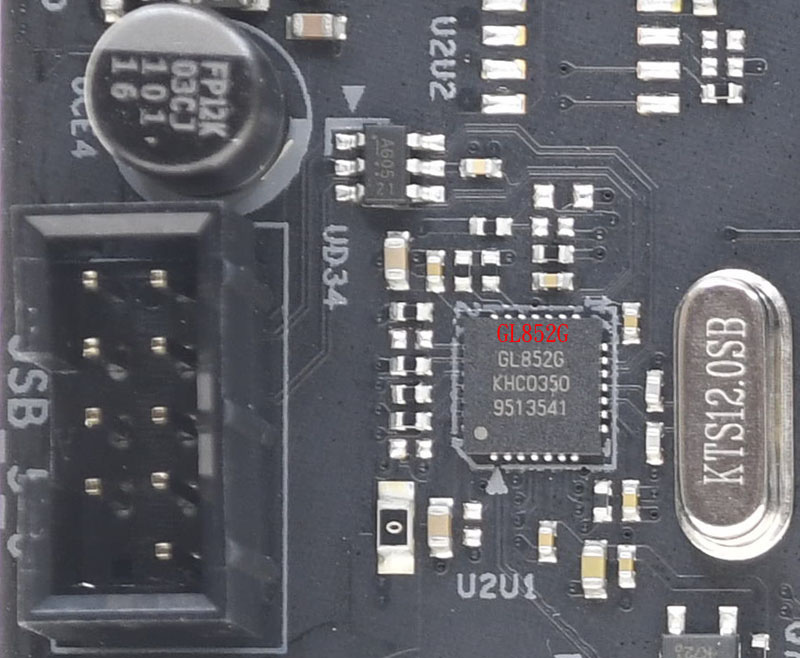

▼Genesys GL852G一對四USB 2.0集線器，提供主機板上兩組共四個USB2.0前置擴充埠

▼B550晶片組旁邊有五個RGB LED，用來提供M.2 ARMOR上STEEL LEGEND字樣照明效果，ASRock B550 STEEL LEGEND本體RGB LED及四個RGB外接控制針腳都是由Nuvoton NUC121ZC2AE微控制器負責控制

▼AMD B550晶片組，下方為TI HD3SS3415四通道切換器，負責SATA3_5/6與M2_2之間信號切換

▼USB3.2 Gen1 Type-C前置擴充埠(USB31_TC_2)上方有一顆ASMedia ASM1543 USB-C MUX，提供Type-C雙向插入信號線自動切換及偵測/控制CC組態線，左邊是USB3.2 Gen1 Type-A前置擴充埠(USB3_3_4)

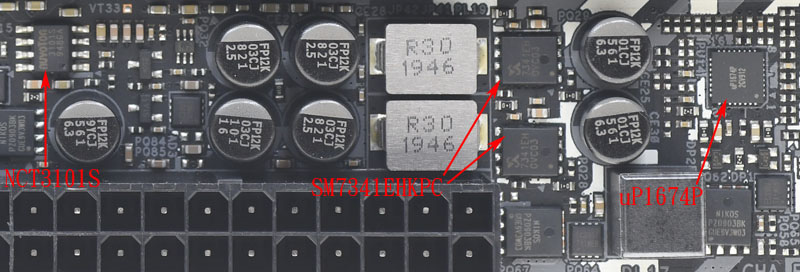

▼記憶體供電為2相配置，PWM控制器為UPI uP1674P，搭配Sinopower SM7341EHKPC MOSFET及高效合金電感(與傳統鐵粉電感相比，可降低70%損失)，DDR4 VTT電壓控制器為Nuvoton NCT3101S

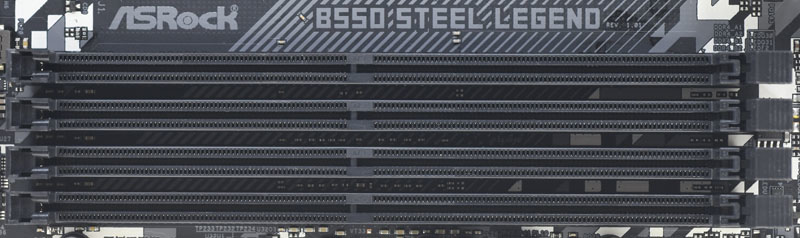

▼4支DDR4 DIMM採用15μ鍍金接針，雙通道配置，最大容量128G，超頻時最高頻率可達4733MHz+，並支援ECC

▼記憶體插槽旁邊也有兩個RGB外接控制針腳，灰色為5V 3pin ARGB，白色為12V 4pin RGB，同樣具備一個TI TPS259261DRCT eFuse電子保險絲，確保+12V輸出電流不會超出規格

B550 STEEL LEGEND搭配第三代AMD Ryzen是最適當的了，這次入手的是AMD Ryzen 5 3600XT
Ryzen 5 3600XT主要規格如下：
核心/線程：6核心/12線程
基本/Precision Boost時脈：3.8GHz/4.5GHz
L1快取：384KB
L2快取：3MB
L3快取：32MB
鎖頻：否
製程：TSMC 7nm FinFET
PCIe版本：4.0
TDP：95W
支援記憶體時脈：DDR4-3200

▼此面外盒有AMD、RYZEN、5字樣，左下角標示為第三代處理器及支援PCIe 4.0

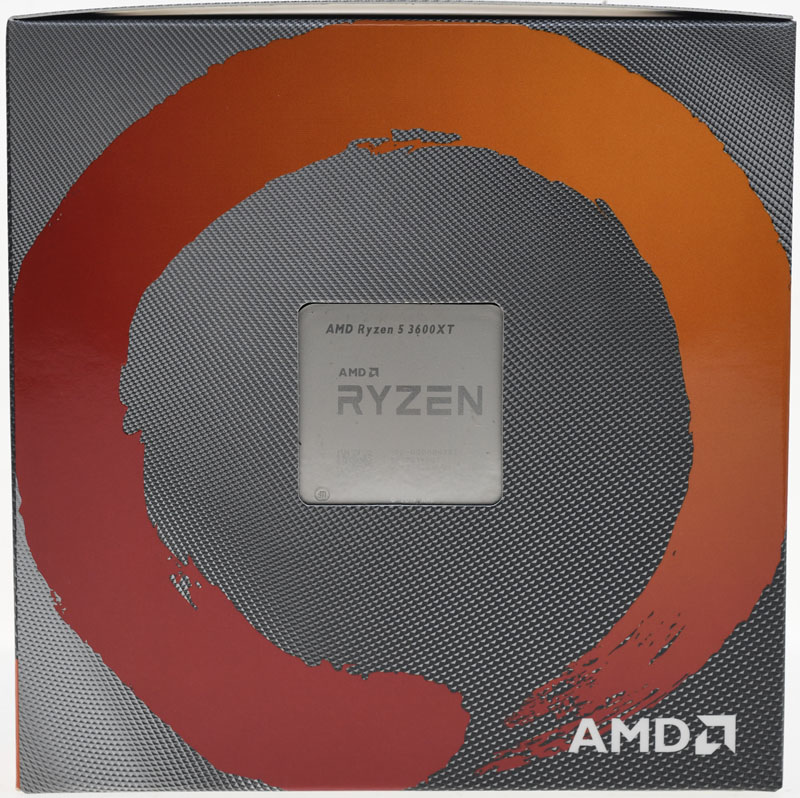

▼此面外盒中央有一透明視窗，可以直接看到處理器上蓋

▼外盒頂部上蓋有處理器型號/核心/線程/時脈/序號標示兼封條貼紙、代理商盒裝處理器保固說明貼紙。3600XT因為沒有內建繪圖核心，所以標註”Discrete Graphics Card Required”表示使用者須搭配顯示卡

▼此面外盒印上散熱器外觀及包裝內容，包含處理器、散熱器、安裝說明

▼此面外盒左邊印上多國語言包裝內容，右上說明”Zen 2”僅為架構代號而非產品名稱，右下說明AMD處理器製造產地會有一個或多個國家，上面封條貼紙印上插槽種類、內含散熱器、快取容量、未鎖頻等字樣及條碼

▼Ryzen 5 3600XT盒裝處理器(PIB)內含WRAITH SPIRE無燈版散熱器、AMD RYZEN 5貼紙、處理器、安裝說明

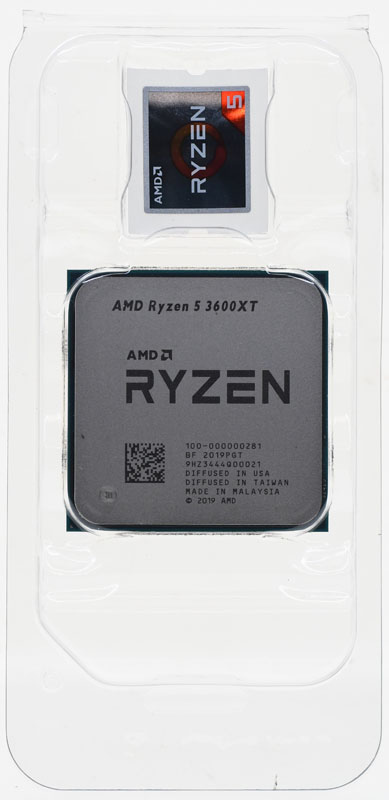

▼處理器放在透明塑膠泡殼中，泡殼上面凹槽放RYZEN 5貼紙

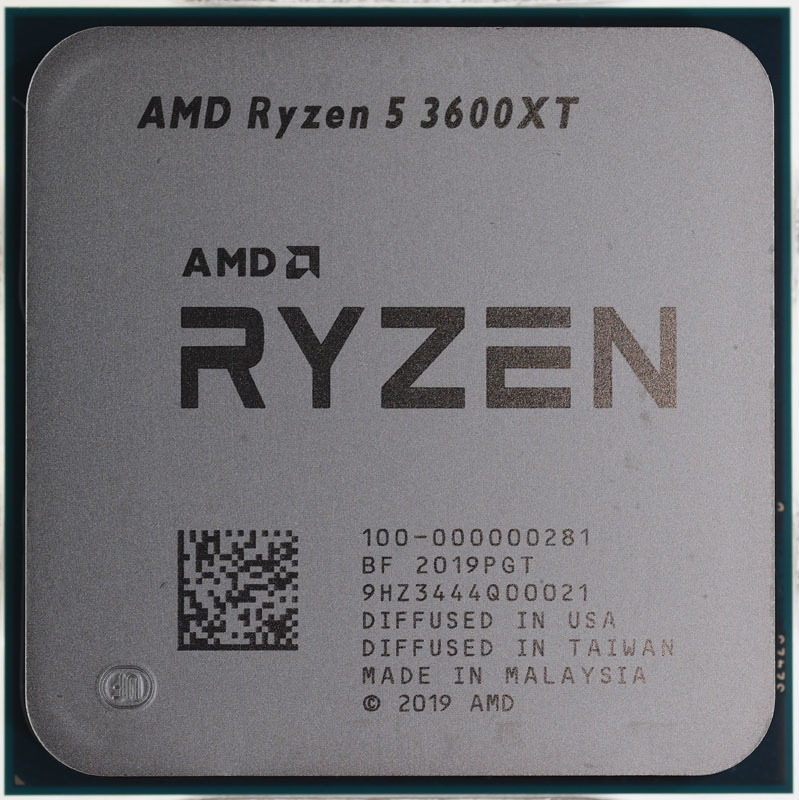

▼處理器頂部金屬蓋上印上型號、AMD RYZEN、製造編號、產地及二維碼

▼處理器背面有符合AM4插槽排列的1331支針腳

▼AMD WRAITH SPIRE無燈版散熱器，五葉片風扇中央軸心有AMD貼紙，並裝上有AMD字樣的裝飾外框

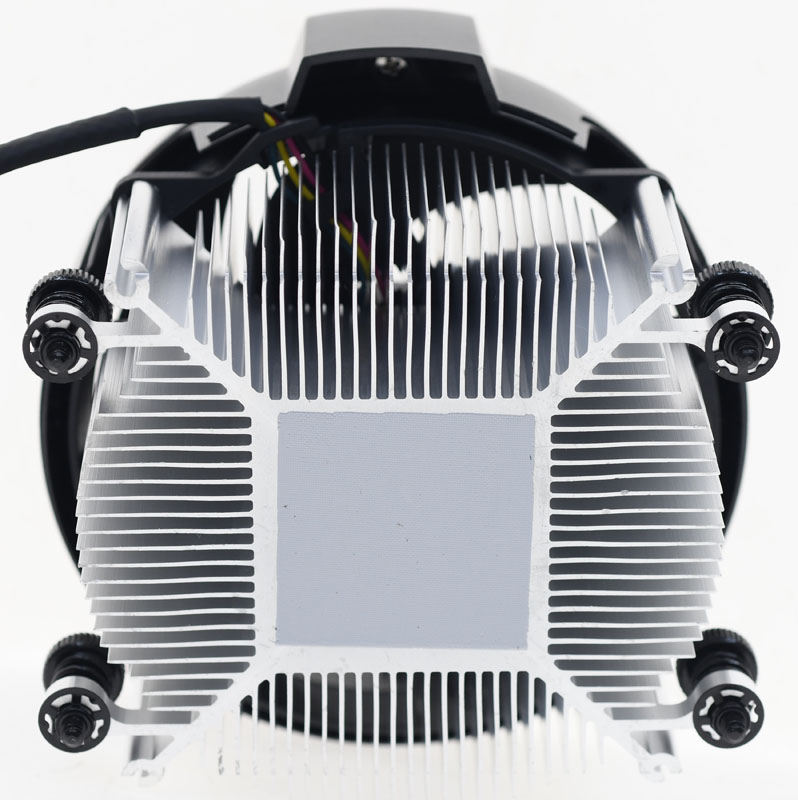

▼散熱片底部與處理器接觸的面已經預塗散熱膏

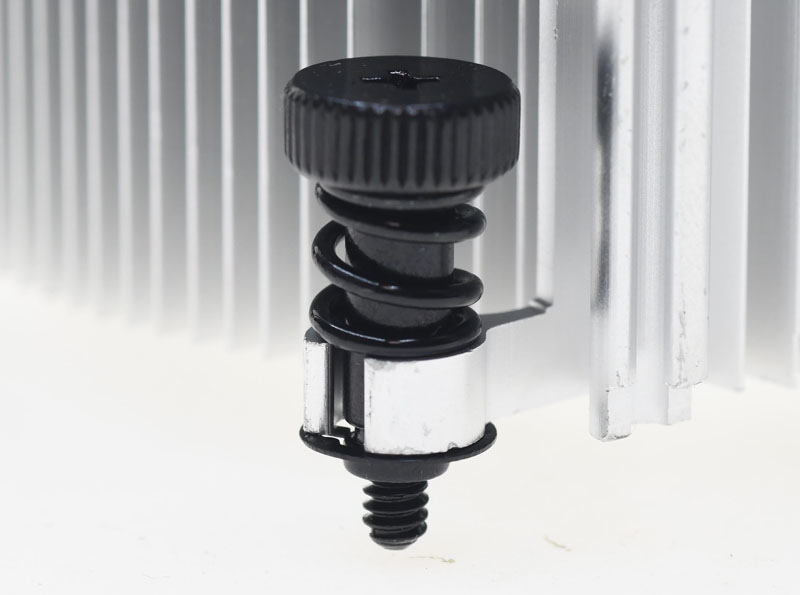

▼用來固定在主機板托架底板鎖點的帶彈簧螺絲，共有四個

▼風扇為鴻海PVA092G12P-P07-09，為4pin PWM轉速控制風扇，12V/0.3A

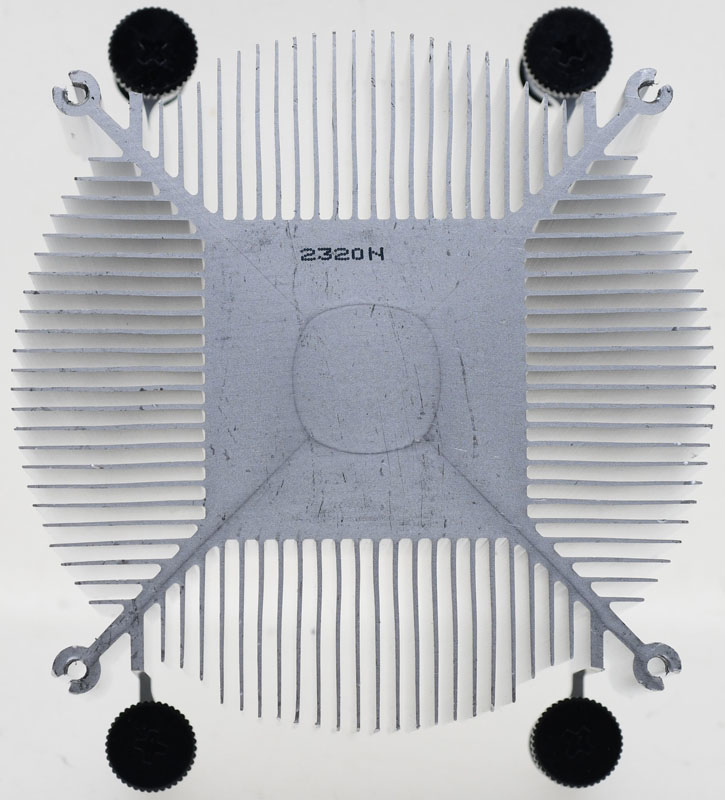

▼散熱鰭片自中央往四個方向延伸

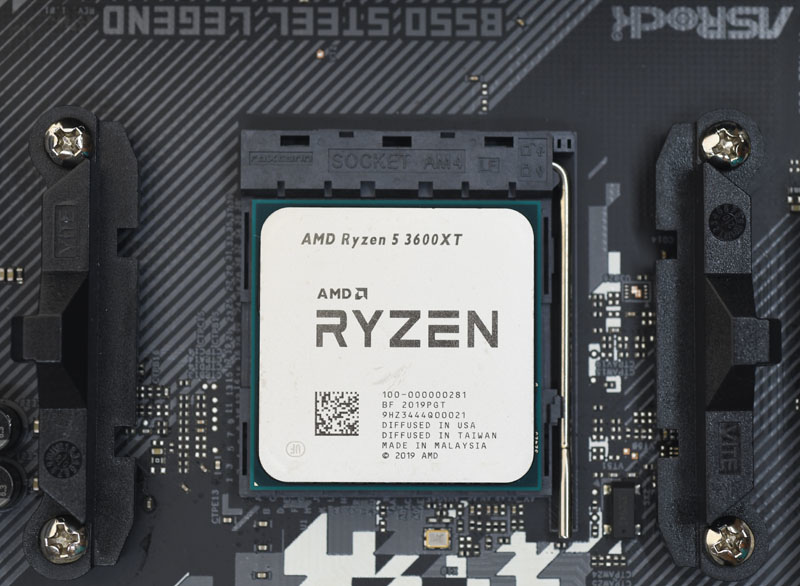

▼打開主機板AM4插槽的把手使其呈現垂直方向，對正AM4插槽與處理器角落三角標誌，處理器垂直往下小心放進插槽，確認處理器四個邊都貼緊AM4插槽沒有縫隙後，將把手往下壓回原位，處理器就安裝完成

這次與B550 STEEL LEGEND搭配的記憶體為Antec 7系列KATANA”刃の光影”記憶體模組，為DDR4-3200MHz 8GB*2的16GB套裝組，另有DDR4-3600MHz 8GB*2 16GB套組可供選擇
Antec KATANA名字取自日文”武士刀”，在頂部導光條外觀設計上加以著墨，勾勒出相似武士刀刀身造型及金屬光澤。兩側霧面磨砂質感黑色金屬表面CNC加工散熱片，提供絕佳導熱效果，即使超頻使用下亦能迅速為記憶體降溫。未啟用燈效時，頂部刀刃造型導光條在光照之下呈現金屬光澤銳利鋒芒，啟用燈效後，頂部刀刃造型導光條煥發柔和勻稱光暈之美，RGB控制支援多品牌主機板燈效同步控制軟體(AURA SYNC/MYSTIC LIGHT SYNC/RGB FUSION 2.0/POLYCHROME SYNC)，獨特的外觀讓Antec KATANA在電競硬體類別中拿下2019德國if Design設計大獎
內部記憶體顆粒品質由Antec嚴謹把持，並運用Antec獨家IC排列技術，連續8小時不間斷的高嚴謹度測試，使其有最好的相容性、效能與穩定性。Antec KATANA具備XMP 2.0功能，支援Intel及AMD主機板，只需一個步驟便能享受超頻快感

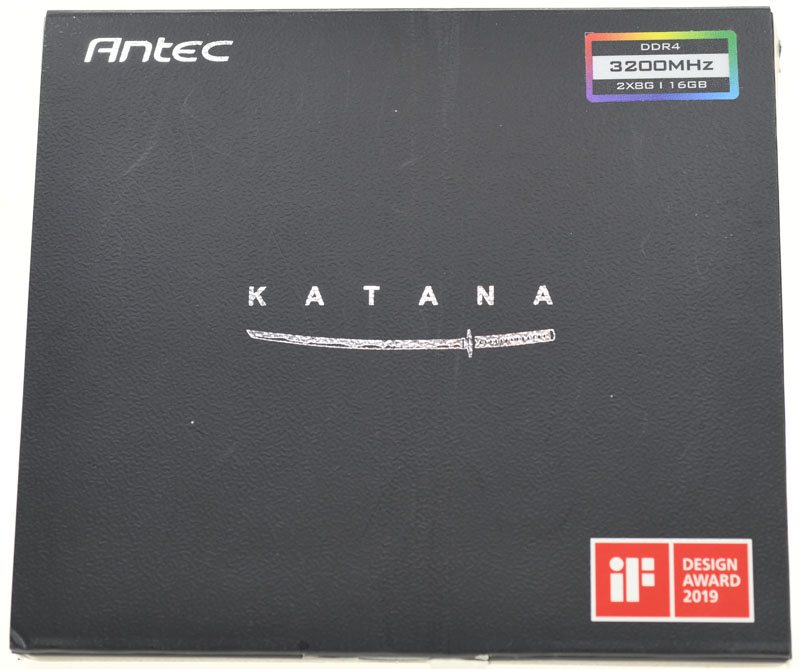

▼外盒正面左上有Antec商標，中央有KATANA字樣及武士刀圖樣，右上有DDR4-3200MHz/2x8GB 16GB規格字樣，右下有2019德國if Design設計大獎標章

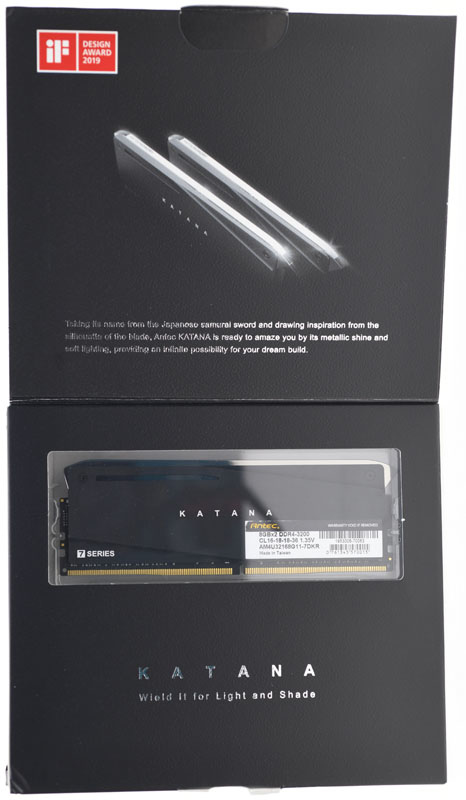

▼正面活動頁打開有設計概念簡介，透明視窗可以直接看到記憶體本體

▼外盒背面有產品特色多國語言說明、規格表、燈效啟動外觀圖、支援主機板燈效連動圖示

▼打開外盒，兩支記憶體放在透明泡殼中

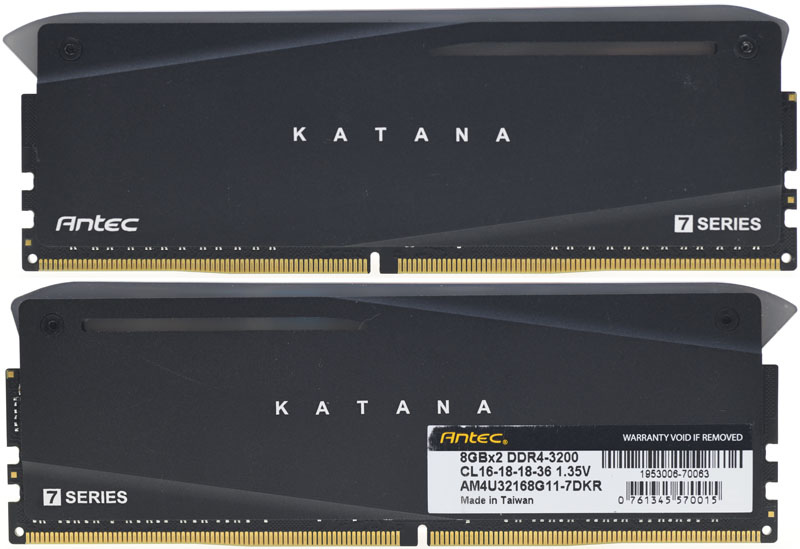

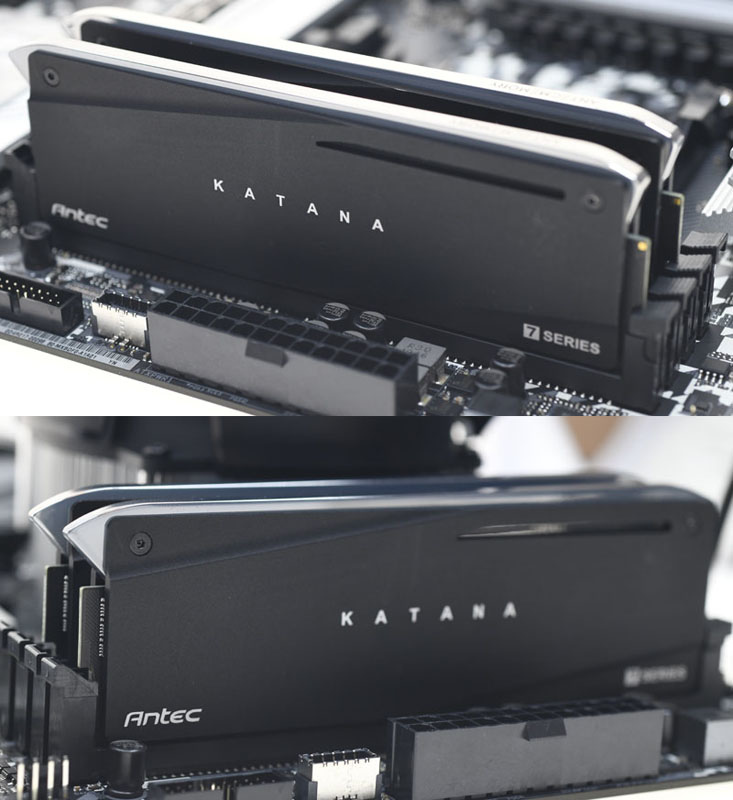

▼Antec 7系列KATANA記憶體正反面，武士刀刀身造型頂部導光條，搭配兩側霧面磨砂質感黑色金屬表面CNC加工散熱片

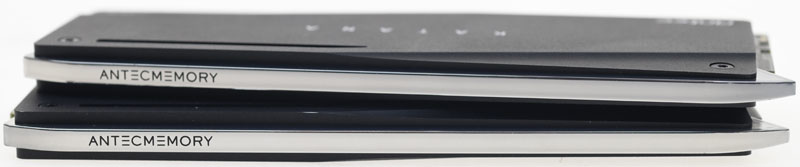

▼頂部導光條上方印上ANTECMEMORY字樣

▼Antec KATANA安裝完成示意圖

▼CPU與RAM安裝完成，只剩散熱器

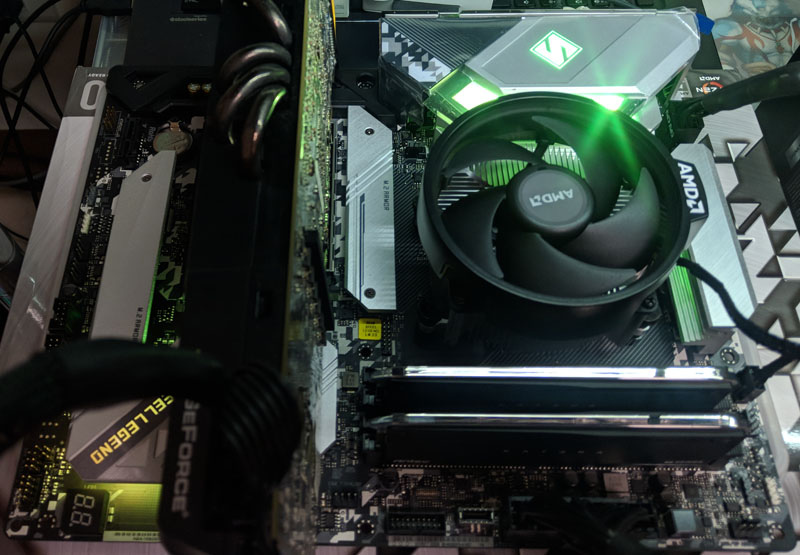

▼B550 STEEL LEGEND預設是當主機板5VSB通電後，RGB燈光就會啟動運作(可在BIOS設定關閉)

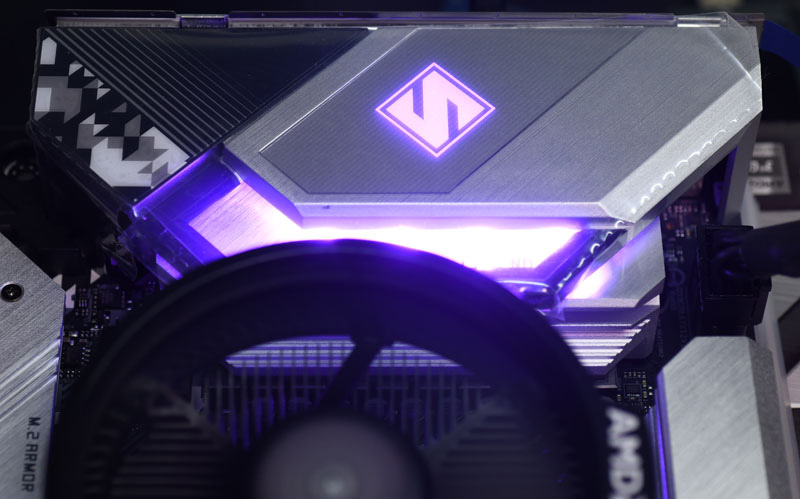

▼燈光照射下，I/O裝甲上隱藏的”S”標誌會顯現出來，燈光也會從旁邊開口處投射出來照在下方散熱片上

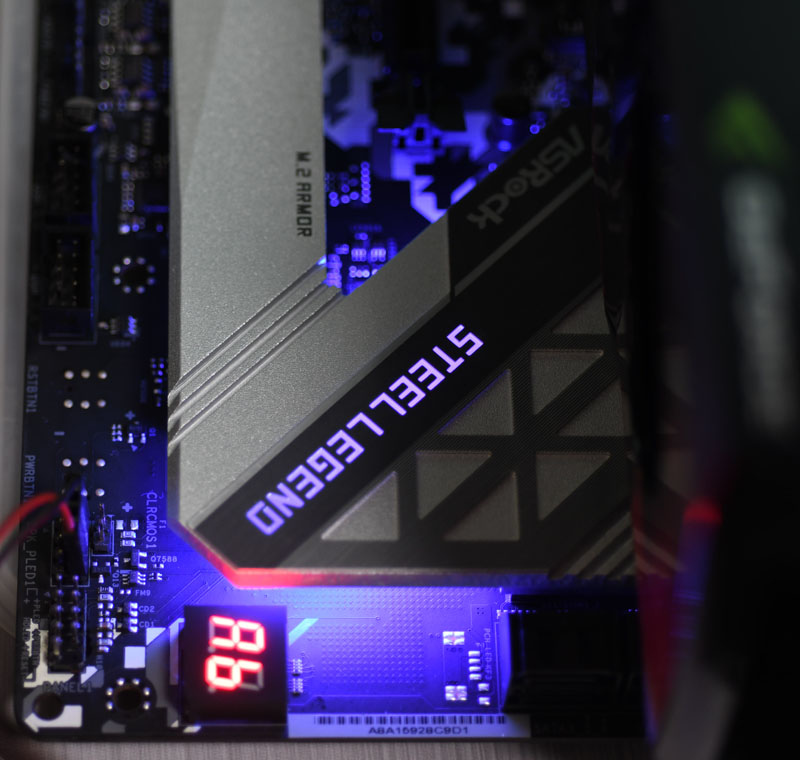

▼電路板上五顆RGB LED會讓M.2 ARMOR上STEEL LEGEND字樣發光，燈光也會從M.2 ARMOR邊緣處投射出來

▼啟動電源後，Antec KATANA記憶體的RGB燈效會開始運作

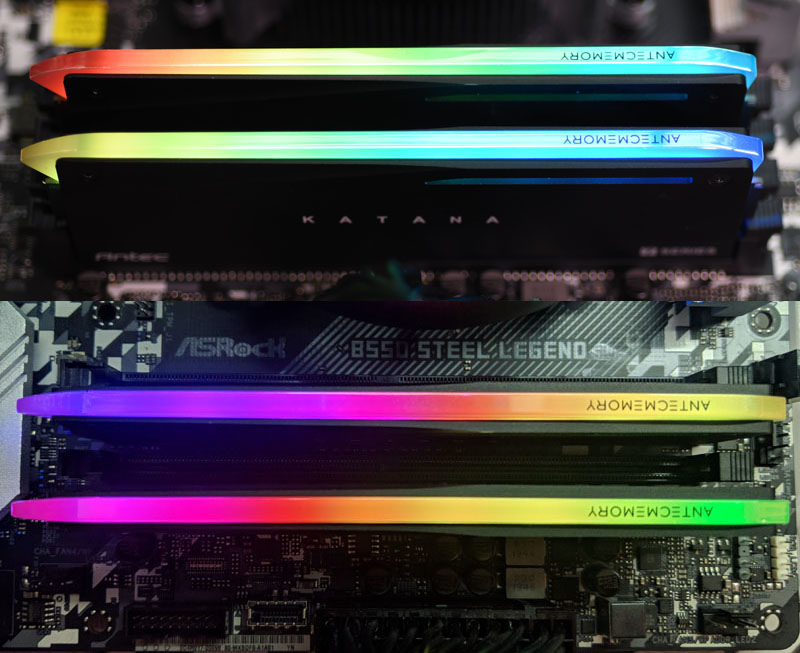

▼Antec KATANA記憶體的RGB燈效圖

產品規格：
◆處理器：AM4，支援第三代AMD Ryzen CPU及未來的AMD Ryzen APU(不相容AMD Ryzen 5 3400G和Ryzen 3 3200G)
◆處理器供電：14相數位電源設計
◆晶片組：AMD B550
◆記憶體：4個DDR4 DIMM插槽，插槽採用15μ鍍金接針，雙通道配置，適用ECC及non-ECC，un-buffered記憶體模組，最大容量128GB，頻率支援4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133，支援極限記憶體設定檔(XMP)記憶體模組
◆BIOS：256Mb AMI UEFI Legal BIOS，支援圖形界面、即插即用、ACPI 5.1喚醒/自動開機(Wake Up Events)、免跳線、SMBIOS 2.3、CPU/CPU VDDCR_SOC/DRAM/VPPM/VTT_DDR Offset/CPU VDD 1.8電壓多重調節
◆內建顯示(依照使用CPU而異)：Ryzen APU整合AMD Radeon HD Vega系列顯示核心，支援DirectX 12及Pixel Shader 5.0，共享記憶體預設2GB(最大16GB)，支援獨立顯示控制器HDMI和DisplayPort雙顯示輸出，支援HDMI 2.1(最大解析度4096x2160@60Hz)，支援DisplayPort 1.4(最大解析度5120x2880@120Hz)，以HDMI 2.1連接相容顯示器可支援HDR(高動態範圍)/自動聲畫同步/12bpc深色/xvYCC/HBR(High Bit Rate Audio)，HDMI 2.1/DisplayPort 1.4埠支援HDCP 2.3，HDMI 2.1/DisplayPort 1.4埠支援4K Ultra HD(UHD)高畫質播放，支援Microsoft PlayReady
◆音效：Realtek ALC1220音源編碼解碼器，7.1聲道高傳真音效，支援內容保護功能、優質藍光音效、防突波、120dB SNR DAC、前置面板音訊連接埠具備NE5532耳機擴大器於(支援最高600歐姆阻抗耳機)、純淨電源輸入、直接驅動技術、PCB隔離屏蔽、後置輸出自動阻抗偵測、左右聲道分層走線、鍍金音訊插孔、Nahimic Audio
◆網路：Realtek Dragon RTL8125BG 2.5GbE網卡，10/100/1000/2500Mbps，支援Dragon管理軟體、全智慧自動頻寬最佳化、視覺化友善UI介面、視覺化網路用量統計表、遊戲/瀏覽/串流模式頻寬最佳化、使用者自定優先權控制、網絡喚醒功能、防雷擊/防ESD、Energy Efficient Ethernet 802.3az、PXE
◆擴充插槽：2個PCIe x16插槽(PCIE1：由CPU決定Gen4/3 x16，PCIE3：Gen3 x4)(PCIE1插槽為15μ鍍金接針)、2個PCIe 3.0 x1插槽(支援AMD Quad CrossFireX和CrossFireX)、1個M.2 NGFF E-Key插槽(支援2230長度WiFi/BT模組)
◆儲存：6個SATA3 6.0 Gb/s連接埠(支援AHCI、RAID 0/RAID 1/RAID 10、NCQ、熱插拔)、1個Hyper M.2 NGFF M-Key插槽M2_1(介面速度為Gen4 x4-64 Gb/s或Gen3 x4-32 Gb/s)(支援2230/2242/2260/2280型M.2 NVMe SSD)、1個M.2 NGFF M-Key插槽M2_2(介面速度為Gen3 x2-16 Gb/s)(支援2230/2242/2260/2280/22110型M.2 SATA3/NVMe SSD)(M2_2與SATA3_5/6共享通道，當其中一個使用時另一個將會停用)
◆主機板內建：1個SPI TPM插針、1個電源LED與揚聲器插針、2個12V 4pin LED插針(最大支援至12V/3A，36W LED燈條)、2個5V 3pin LED插針(最大支援至5V/3A，15W LED燈條)、1個4pin CPU風扇連接埠(支援最高1A/12W)、1個4pin CPU風扇/水泵連接埠(3pin/4pin自動偵測、智慧風扇速度控制、支援最高3A/36W)、5個4pin機殼風扇/水泵連接埠(3pin/4pin自動偵測、智慧風扇速度控制、支援最高2A/24W)、1個24pin ATX電源連接埠、1個8pin 12V電源連接埠、1個4pin 12V電源連接埠、1個前面板音訊插針(15μ鍍金插針)、2組USB2.0插針(支援4個USB2.0埠)(支援ESD靜電保護)、1組USB3.2 Gen1插針(支援2個USB3.2 Gen1埠)(支援ESD靜電保護)、1個前置USB3.2 Gen1 Type-C連接埠(支援ESD靜電保護)、1個Dr. Debug雙七段LED顯示器
◆後背板I/O埠：2個SMA天線安裝孔、1個PS/2鍵盤/滑鼠埠、1個HDMI埠、1個DisplayPort、1個10 Gbps USB3.2 Gen2 Type-A埠(支援ESD靜電保護)、1個10 Gbps USB3.2 Gen2 Type-C埠(支援ESD靜電保護)
2個5 Gbps USB3.2 Gen1埠(支援ESD靜電保護)、4個USB2.0埠(支援ESD靜電保護)、1個RJ-45網路埠帶ACT/LINK及SPEED指示燈、鍍金HD音訊插孔(後置/中置/低音/線性輸入/前置/麥克風)、1個光纖SPDIF數位音訊輸出埠
◆軟體：ASRock主機板Utility(A-Tuning)、ASRock Dragon網卡軟體、ASRock Polychrome SYNC燈效軟體
◆UEFI：ASRock Full HD UEFI、ASRock Instant Flash
◆溫度監控：CPU溫度、主機板溫度
◆風扇溫度控制：依據CPU/主機板溫度自動調整CPU、CPU風扇/水泵、機箱風扇/水泵轉速
◆風扇轉速控制：CPU、CPU風扇/水泵、機箱風扇/水泵
◆電壓即時監控：+12V/+5V/+3.3V/CPU核心/CPU VDDCR_SOC/DRAM/VPPM/CPU VDD 1.8V
◆附件：快速安裝指南、光碟、2條SATA資料線、3個M.2插槽螺絲、2個M.2銅柱、魔鬼氈整線帶
◆隨附光碟：驅動程式、應用軟體、防毒軟體(試用版)、Google Chrome瀏覽器與工具列
◆規格：ATX規格30.5x24.4cm/12x9.6inch
◆作業系統：支援Microsoft Windows 10 64-bit
◆認證：FCC/CE
◆支援ErP/EuP (需要搭配支援ErP/EuP的電源供應器)
