持續來聊 ROG STRIX 的 B460 系列主機板

跟所有的 ROG STRIX 系列一樣 ~ 在 B460 晶片的部份有底下幾張

ROG STRIX B460-E Gaming

ROG STRIX B460-F Gaming

ROG STRIX B460-H Gaming

ROG STRIX B460-I Gaming

但是到這篇截稿的當下，台灣只有上市兩張 ~ 除了標準 ATX 規格的主機板

ASUS ROG STRIX B460-F GAMING 電競主機板

就是現在要跟大家聊的這張 ITX 主機板

ROG STRIX B460-I GAMING

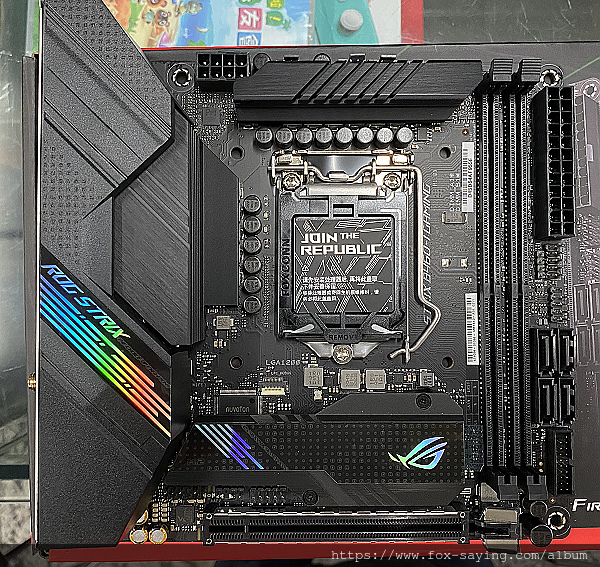

我們還是一樣從整張主機板開始看起

特別提醒一下想要選用的朋友

B460 晶片的主機板沒有超頻能力，所以不用特別選超頻版 CPU 或 RAM 來跟它搭配

但即便如此~記憶體的最高時脈能可支援到 DDR4-2933

(第 10 代 Intel® Core™ i9/i7 CPU 原生支援 2933/2800/2666/2400/2133)

因為主機尺寸的關係，所以大家能看到的 PCIe 插槽就只有一個 PCIe X16

PCIe X16 與 CPU 之間的散熱器底下就 M.2 接口與 PCH，等一下我們後面會給大家看

VRM 使用 6+2 供電

且那個散熱器以 ITX 主機板來說還算蠻大 ~ 頗佳

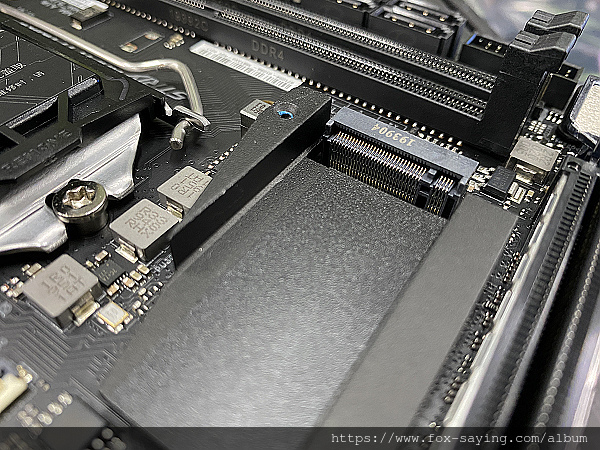

只要把印有敗家之眼的散熱蓋板拆開就可以看到 M.2 接口

這邊被編號為 M.2_1 ，可支援 PCIe 與 SATA

雖然這張主機板上不會有頻寬共享的問題 (也就是連接 M.2 SATA 時不會有 SATA 埠停用)

但我還是建議你，如果就是要接 SATA SSD 的話就用 SATA 埠吧

把數量很少的 M.2 空間留給 NVMe SSD 吧

至於圖片中的沒有拆掉的金屬其實就是 PCH 的散熱器

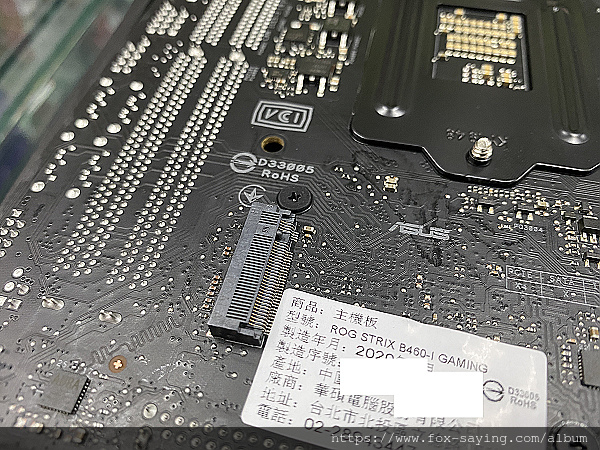

另一個 M.2 接口在主機板的背面

這個接口就只能安裝 PCIe SSD

因為在主機板下，所以不太有安裝 SSD 散熱器的空間

如果你想要加強 SSD 散熱的話，可以參考底下這個連結的改裝方式

[教學] 解決 ASRock DeskMini A300 主機板背面 M.2 插槽安裝 SSD 的散熱問題

前置有給一個 USB3.2 Gen1

另外 SATA 埠只給了四個 ~ 反正 ITX 機殼能裝的 SATA 硬碟頗有限

(其實現在的標準機箱可安裝 SATA 的空間的確也越來越少了)

最後看一眼背板 IO

所有的 USB-A 接口都是 USB 3.2 Gen 1 ([教學] 一次搞懂越來越讓人困惑的 USB 3.2 是什麼)

USB-C 有兩個，靠上的那個是 USB 3.2 GEN2 應該有支援 USB-PD

另一個是 AUDIO USB-C

此外 ~ 那個 WIFI 很神奇的是裝 AX200 而非 AX201 (雖然沒有很大差別)

有興趣了解 Intel® Wi-Fi 6 AX200 無線網卡換裝實測 就看看這篇吧

以上簡單報告完畢

這張主機板就是 B460 ITX 主機板

因為我比較少做 ITX 主機板，所以就不多深入聊了

就是看個人組機的需要 ~ 如果目標是 ITX 主機、熱愛 ASUS 主機板就看看它吧
