打混了一段時間 ~ 我們終於要來看華碩採用 B550 晶片的主機板了

這次我們還是從大家在網路上習慣優先談論的 ROG STRIX 系列開始

B550 在 ROG STRIX 系列中於截稿的當下有著三個型號的主機板

ASUS ROG STRIX B550-E GAMING

ASUS ROG STRIX B550-F GAMING (WI-FI)

ASUS ROG STRIX B550-I GAMING

我們先從有內建無線網路、藍牙連線雙工網路卡的

ASUS ROG STRIX B550-F GAMING (WI-FI)

/tmp/phpiMemPI

這是一張標準尺寸的 ATX 主機板

可以安裝四隻 DDR4 記憶體

最高工作時脈 DDR4-4600 (Ryzen 3000 系列) 與 DDR4-5100 (Ryzen 4000 系列)

最高總容量 128GB

另外 EATX12V 的供電為 8+4 PIN

華碩建議使用者優先結接使用 8PIN 接口，別只單獨連接 4PIN

/tmp/phpTCuoBS

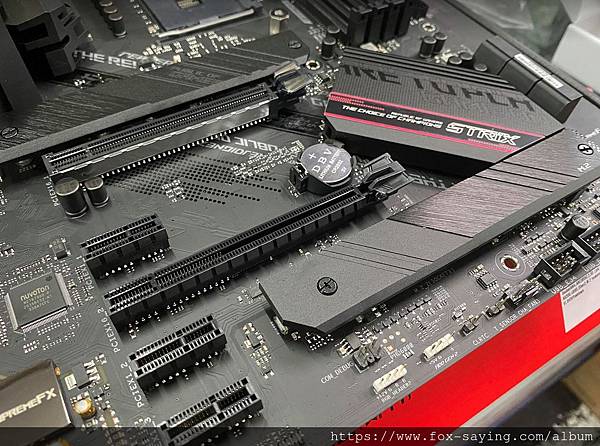

雖然 PCIe X16 有兩隻 ~ 但只以 PCIeX16_1 支持 PCIeX16 的工作速度

PCIeX16_2 最高工作速度只能到 PCIeX4

此外，PCIeX1 共給了三個

但這邊要特別注意 ~ 任一 PCIe1X 被安裝介面卡之後，PCIeX16_2 最高工作速度會降到 PCIeX1 喔

M.2 接口給了兩個分支持最高 PCIe Gen4X4 、PCIe Gen3X4 與 SATA 且都附上 SSD 散熱器

這點讓人滿意~畢竟 ROG STRIX 系列的售價是中高階的，給兩個散熱器也是應該的

當然了，我們這邊強烈的建議大家不要把珍貴的 M.2 拿來安裝 M.2 SATA SSD

硬要使用 SATA SSD 的話就去買 2.5" SATA 吧

建義大家安裝時從靠近 CPU 的 M.2_1 開始安裝

它支援 M.2 PCIe SSD 最高速度為 PCIe Gen4 X 4 或 M.2 SATA

M.2_2 可安裝 PCIe Gen3X4 或 SATA

雖然我們不建議你在這安裝 M.2 SATA，但如過您還是裝了 ~ 那麼 SATA6G_5 與 SATA6G_6 會停用

/tmp/php7Rk7H0

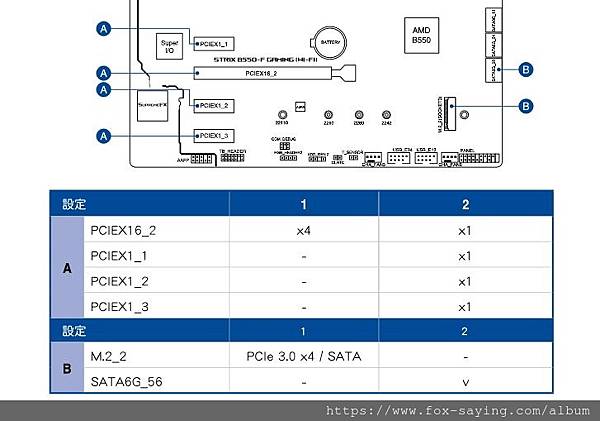

基於前述的共享頻寬規則，我們把華碩整理的圖表貼在底下給大家備查

/tmp/phpdA7Y0j

VRM 使用 12+2

但因為是 AMD 所以我們要請大家特別注意一下

它可以支援的 CPU 型號可能會依 BIOS 的更新而有所改變 (偉哉 AMD)

所以如果你想安裝的 CPU 距此主機板上市的時間有點距離

就算腳位相容還是建議大家查閱一下 CPU 相容列表

/tmp/phppOmeWC

前置 USB 給的是 USB3.2 Gen1

([教學] 一次搞懂越來越讓人困惑的 USB 3.2 是什麼)

/tmp/php2rEvOP

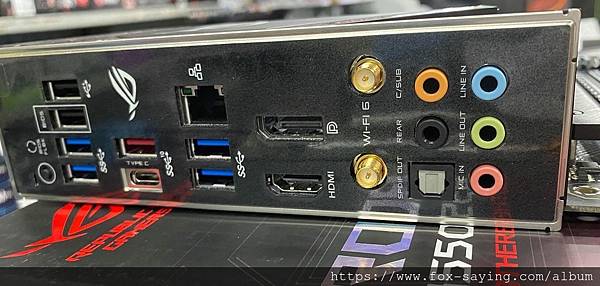

最後來看背板 IO

2 x USB 3.2 Gen 2 port(s)(1 x Type-A +1 x USB Type-C™)
4 x USB 3.2 Gen 1 port(s)(4 x Type-A)
2 x USB 2.0 port(s) <<< 其中一個可以在無 CPU 狀態下拿來刷 BIOS

特別要講一下那個 WIFI6

裡頭的晶片用的 INTEL AX200

我們已經測試過啦 ~ 有興趣可以來看一下我們的開箱 Intel® Wi-Fi 6 AX200 無線網卡換裝實測

/tmp/phpqUCUjT

以上簡單報告完畢 ~

我們知道一定會有人想問同樣 ROG STRIX F 系列我們還是會優先選 X570 還是 B550

很直接的跟大家說 ~ 先是 X570 然後才是因為預算讓步的 B550

就這樣嚕 ~ 跟其他系列比較的話 ~ 再私問我吧
