沒記錯的話 ~ 我們的 B550 系列主機板是從 MSI 開始看起的

之前已經給大家看過

msi MAG B550M MORTAR WIFI 微星 B550 小鋼炮 Micro-ATX 主機板

msi MAG B550 TOMAHAWK 微星 入門級 ATX 主機板

現在我們要來看 ITX 主機板

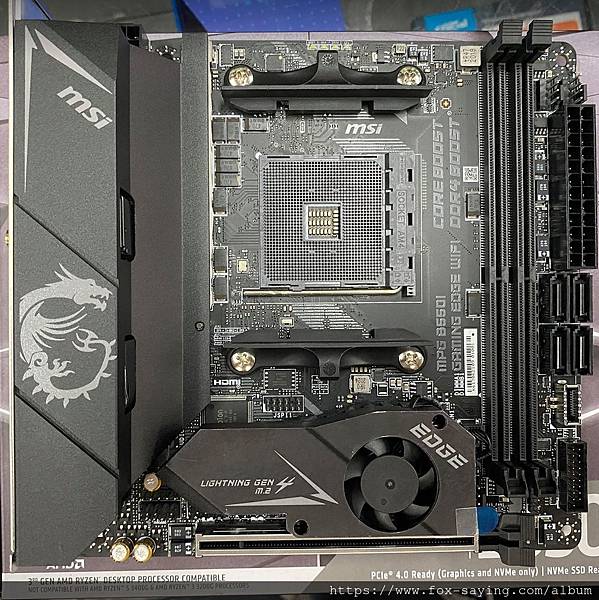

msi MPG B550I GAMING EDGE WIFI

/tmp/phpUdeFHI

雖然就我個人來說 ~ 與其用 ITX 主機板，不如選用整機模組化到準系統等級的 STX 會更加方便

但產品的存在自然等於市場有其需求 (事實上我這邊還真的被指定組裝了不少部 ITX 主機)

所以我們就持續看這張主機板 ~ 當成是給 B550 玩家的另一個選擇

主機板就是 mini ITX 尺吋

有著一根 PCIe X16 的插槽

基本上我這邊在組裝時顯少使用到這個插槽

除了因為 AMD 的內顯效能都不錯之外

另一個原因就是裝了更好的顯卡通常等同於你選用的機殼就得更大了

比如說這個 Fractal Design Era ITX 電腦機殼 組裝心得分享

這樣選擇這張主機板的理由就又梢微衝突了些 ~ 但我有利用轉接卡在這邊接上第三顆 PCIe SSD 過

/tmp/phpAFkjOv

另外在這張主機板上 南橋與 M.2 SSD 的地方~大家可以看到原本出現在 X570 上的風扇又出現啦

認真覺得這是一個貼心的設計

因為選用 ITX 主機板就是為了挑戰比較小空間的機箱 ~ 這部份能有個風扇幫 SSD 加強散熱可是加分不少

SSD 底下的金屬塊則是幫南橋散熱的

當然了，風扇這樣吹對南橋的散熱其實也有正面幫助的

我們建議系統碟安裝在這，這個 M.2 最高支援 PCIe Gen4 X 4

/tmp/phpAGJw9b

另一個 M.2 在主機板的背面，最高支持到 PCIe Gen3 X4

有意圖想加強這一區散熱的話，可以參考底下這篇文的做法

[教學] 解決 ASRock DeskMini A300 主機板背面 M.2 插槽安裝 SSD 的散熱問題

/tmp/phpcPQUyc

另外要注意的是~這張主機板的 CPU 正下方的線路設計與多數的主機板不一樣

為了擠出更多的可用空間，微星把一下元件給擺到 CPU 正下方的強化背板區裡了

所以大家可以看到這張主機板的散熱器用背板多了兩個開口

因此大家在選用非原廠散熱器時要特別注意，千萬不要去選擇不能直接使用原廠強化背板的散熱器

/tmp/phpYMoF0z

供電方面使用 8+2 相供電

ATX12V 則是用 8PIN

/tmp/phpzjiKkm

前置 USB 給的蠻好的

USB3.2 Gen1 與 USB3.2 Gen2 接口各給了一組，但其實工作速度都是 USB3.2 Gen1

/tmp/phpPu8UGF

最後來看一眼背後的 IO

黑色是 USB 2.0

藍色是 USB 3.2 Gen1

紅色是 USB 3.2 Gen2

到這邊看不懂差別的是請看這篇 [教學] 一次搞懂越來越讓人困惑的 USB 3.2 是什麼

其它的在被板標示上應該都能看懂了

WIFI6 晶片是用 Intel® Wi-Fi 6 AX200

/tmp/phpZfulSA

基本上這張主機板是截稿當下市場端最便宜的 B550 ITX 主機板

狐仔這邊大多是把它整機成小體積遊戲或影音主機的基礎 (感謝內建顯卡頗強大的 AMD)

只要把記憶體裝到 16X2 以上的容量在使用上就相當夠用

對於想要挑戰高工作效能小主機的朋友算是一個基本的啟始選擇

以上報告完畢 ~ INTEL 家的要另行討論
