ASRock 的主機板在台灣的能見度比較低

除了網路上的曝光較少之外,可供購買的地點除了各方電商之外,根本就是屬於弱勢族群

網站上列的經銷商所呈列的多半都是入門級主機板,中上階的主機板大多是 By Order

所以這張內建今年開始要推向主流高速無線網路 WiFi 6E 的高階主機板

ASRock Z590 STEEL LEGEND WiFi 6E

一般消費者自然就不容易看到實板啦 ~~~

不過沒關係 !!! 因為狼大收到測試板並且開箱給大家看啦

/tmp/phpWBKIeF

開始前友善提醒大家 ~ 狼大很努力的為這張主機板寫了好多篇文,文末會有前往下一篇的連結

請對這張主機板有興趣的朋友記得接續著看下去喔



特色:
●Intel Z590晶片組,LGA1200插槽,支援Intel第11代Core i5/i7/i9處理器及第10代處理器
●2oz鋪銅高密度防潮纖維電路板,表面採黑色磨砂消光處理,正面印上白/灰色幾何造型數位迷彩花紋
●雙EPS12V 8pin供電插座,14相數位電源設計,每相配置連續電流50A的VISHAY Dr. MOS及高級電感,提供CPU穩定且充足的電能,同時確保低溫運作不過熱
●除音效區外均使用日本原裝黑色外觀Nichicon 12k高品質高傳導固態電容,音效區則使用Nichicon MUSE Fine Gold系列音響級電容
●大型銀/白雙色鋁合金散熱片及全覆蓋式M.2 ARMOR散熱片可提供提供優良散熱能力,提高系統運作穩定可靠性
●ASRock彈性化I/O擋板底座採用活動式固定,預留彈性調整空間,可對應機殼公差,準確貼合。覆蓋在後方I/O埠上方的I/O裝甲可保護該區域元件
●I/O裝甲、晶片組散熱片及主機板側邊處均設有RGB LED,並提供2組3pin ARGB及2組4pin RGB來連接外部燈效裝置,使用者可透過ASRock POLYCHROME SYNC應用程式控制及同步燈效
●4支15μ鍍金接針DDR4 DIMM插槽,雙通道配置,最高支援128GB記憶體容量與DDR4-4800 MHz(超頻模式)
●提供1支ASRock 4.0 STEEL SLOT PCIe x16插槽,安裝11代Core處理器時支援PCIe4.0 x16傳輸模式,另外還提供1支PCIe3.0 x16(x4模式)及3支PCIe3.0 x1
●具備HDMI 2.0(搭配11代Core處理器)及DisplayPort 1.4顯示輸出埠,均支援4K@60Hz高畫質影像輸出
●Realtek ALC897 7.1聲道高傳真音源編碼解碼器,支援Nahimic Audio
●儲存裝置擴充提供6個SATA3,1個PCIe4.0 x4 Hyper M.2(需安裝11代Core處理器),2個PCIe3.0 x4/SATA3 Ultra M.2
●USB連接埠提供1個USB3.2 Gen2x2 20Gbps(前置1C)、2個USB3.2 Gen2 10Gbps(後置1A1C)、6個USB3.2 Gen1(後置2A前置4A)、6個USB2.0(後置2A前置4A)
●Realtek Dragon 2.5GbE有線網路,在2.5GbE區域網路環境下可將傳輸頻寬提高2.5倍,享受更快的連網/遊戲/檔案傳輸體驗。自動檢測應用程式類型調整優先權及加速流量,使傳輸流暢高速不間斷,滿足家用網路,內容創作者,線上遊戲玩家和高畫質串流媒體所需的網路性能
●Intel AX210NGW Gig+ 802.11ax無線網路,支援Wi-Fi 6E及藍芽5.2,在原本2.4GHz/5GHz加上6GHz頻段支援,提供更大傳輸頻寬,同時降低傳輸延遲,提高無線網路傳輸的性能與穩定性
●ASRock獨家專利顯示卡支撐架,只需鎖附在機殼固定主機板的2個螺絲孔,同時支撐架邊緣處抵住主機板電路板側邊,可調托架能無段調整,向上緊貼並支撐顯示卡重量,使顯示卡不會因為運送、震動造成位移
●ASRock開機狀態檢查(PSC)指示燈,開機時可快速顯示CPU/DRAM/VGA檢測狀態,方便檢測問題
●全部USB、音源、網路埠均具備ASRock全防護,可避免靜電放電及電壓突波造成損壞

▼包裝盒正面,右上有商標,中間有名稱及標誌,左下有第11代intel Core、intel chipset Z590、POLYCHROME SYNC、HDMI等圖示


▼包裝盒背面,有外觀圖、I/O埠說明、規格表、各部分主要特色圖片及簡介


▼包裝盒上/下側面有商標、第11代intel Core圖示、intel chipset Z590圖示、名稱、標誌


▼包裝盒左/右側面有商標、名稱、標誌、第11代intel Core圖示、intel chipset Z590圖示,主機板產地為越南


▼內部紙盒有STEEL LEGEND標誌

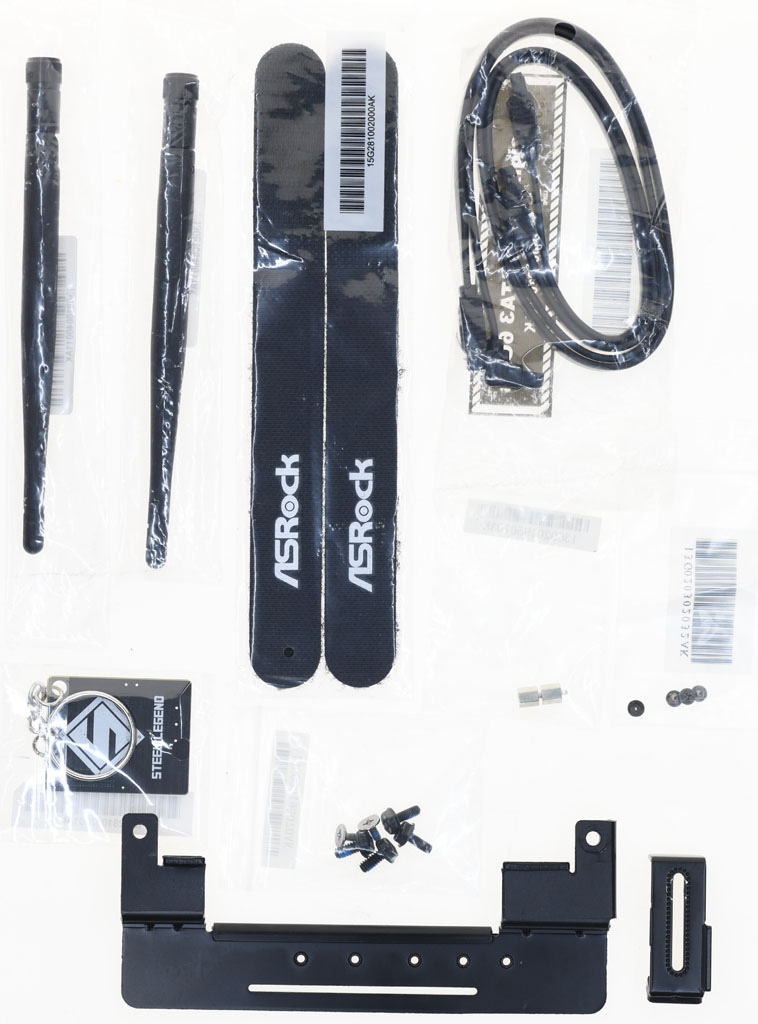

▼隨附配件有2.4G/5G/6G Wi-Fi天線、魔鬼氈整線帶、SATA信號線、M.2螺絲、M.2銅柱、電路板材質製作的STEEL LEGEND標誌吊牌鑰匙圈、顯卡支撐架用螺絲包、顯卡支撐架、可調托架


▼隨附文件有裝飾貼紙、明信片、軟體設定指南、快速安裝指南、光碟

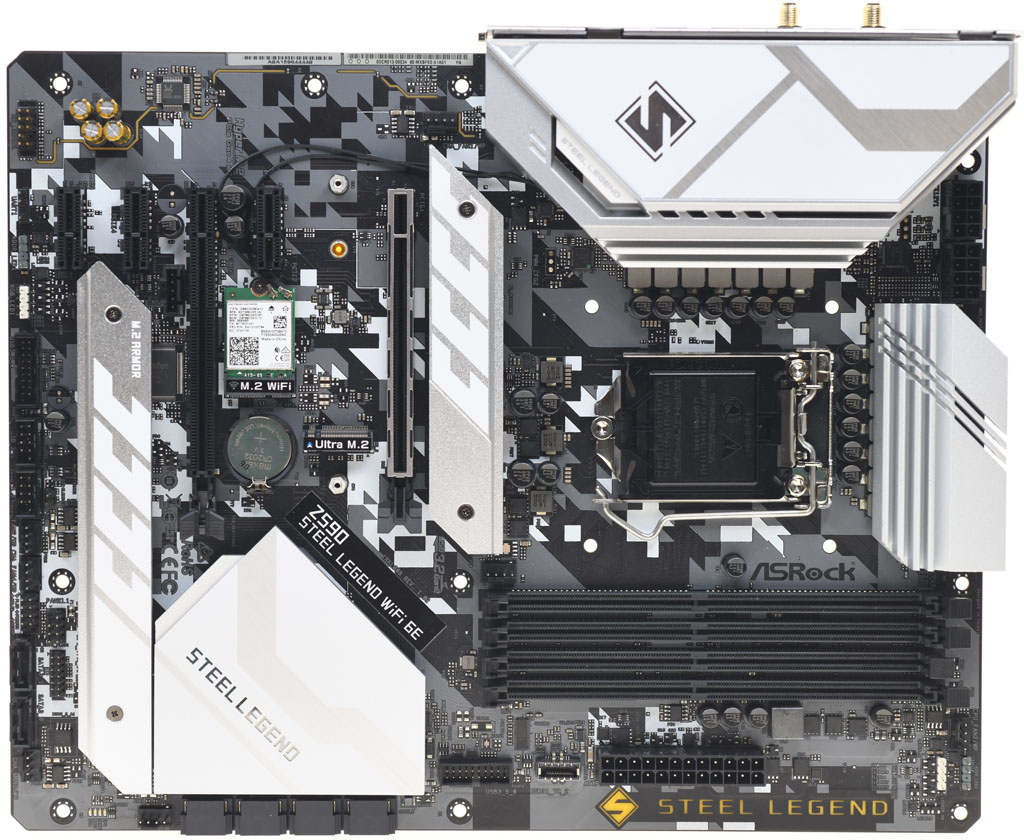

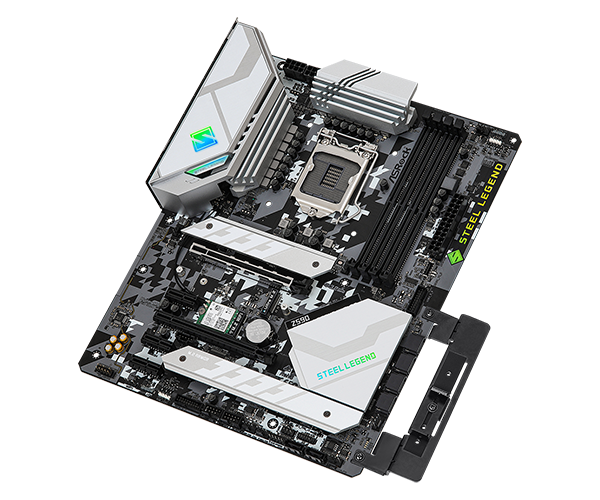

▼ASRock Z590 STEEL LEGEND WiFi 6E採用消光黑PCB,搭配白/灰色幾何造型數位迷彩花紋、銀/白雙色散熱片、全覆蓋M.2 ARMOR及I/O裝甲。PCB右下角處有STEEL LEGEND標誌及字樣。LGA1200插槽右側/上方的大型鋁合金散熱片提供優良散熱能力,降低Dr. MOS及電感溫度,提高系統運作穩定可靠性。最上層的I/O裝甲覆蓋在後方I/O埠上方,可保護附近區域元件,裝甲上面的”S”標誌設有RGB燈光,標誌發光同時照射左下的”STEEL LEGEND”字樣

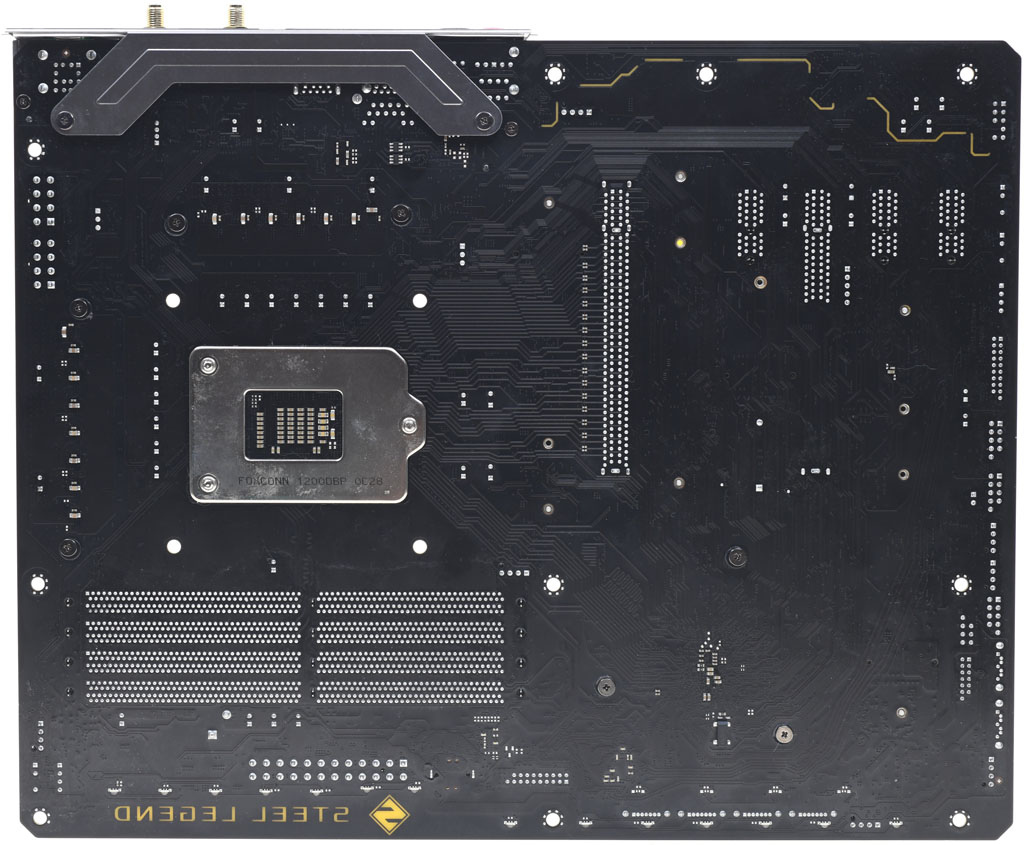

▼主機板背面,高密度編織玻璃纖維PCB板能有效減小PCB板縫隙以保護主機板免於濕氣的傷害,內層使用2盎司(2oz)銅箔,確保電性及溫度表現優良。ASRock彈性化I/O擋板底座採用活動式固定,預留彈性調整空間,可對應機殼公差,準確貼合

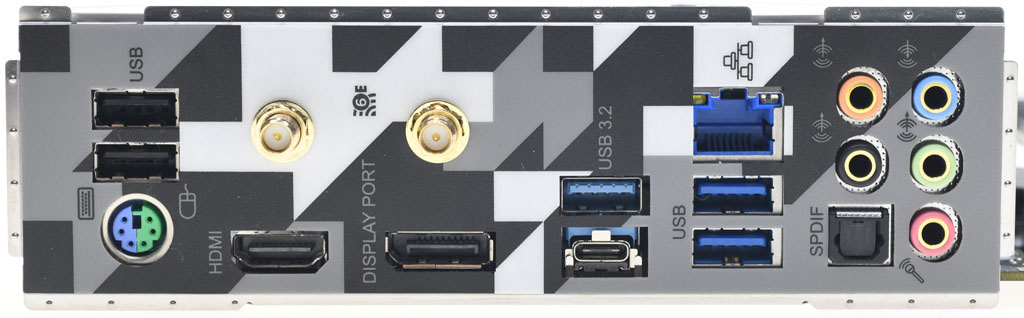

▼後方I/O檔板處也有幾何造型數位迷彩花紋,由左上至右下分別是2個USB 2.0 Type-A(USB_1/2)、PS/2鍵盤滑鼠埠、2個Wi-Fi 6E SMA天線連接器、HDMI、Display Port 1.4、USB3.2 Gen2 Type-A(USB31_TA_1)、USB3.2 Gen2 Type-C(USB31_TC_1)、帶指示燈的藍色2.5GbE RJ-45、2個USB3.2 Gen1 Type-A(USB3_1/2)、中央/低音聲道插孔、後左/後右聲道插孔、SPDIF光纖輸出、Line-in插孔、前左/前右聲道插孔、麥克風插孔。全部USB/音源/網路埠均具備ASRock全防護設計,15μ鍍金音訊插孔,USB3_1/2支援超穩定輸出(但不支援ACPI喚醒功能)。比較可惜之處是USB3.2 Gen2x2 Type-C未設置在後方I/O,而是選擇前置,容易受到機殼前置Type-C線路品質影響是否能跑20Gbps全速

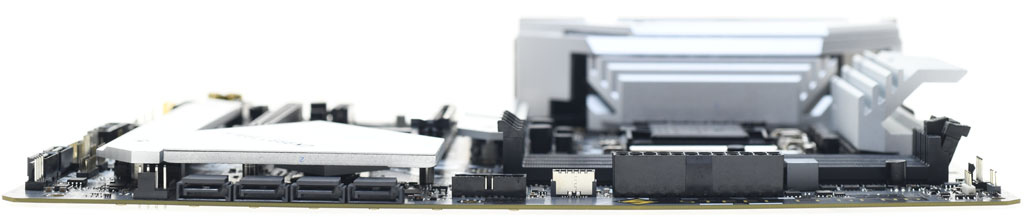

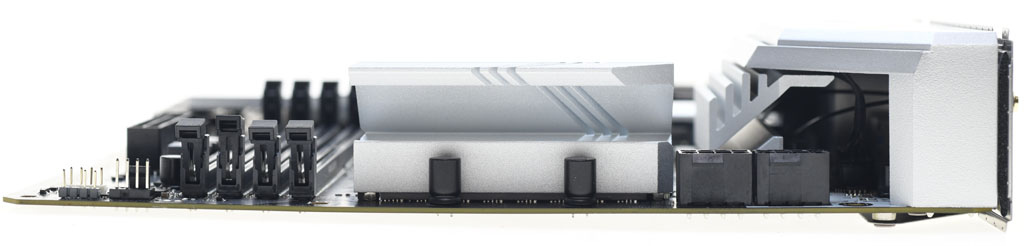

▼從側面看可看到散熱片及I/O裝甲有一定高度,CPU供電用2個EPS12V 8pin插座設置在兩個散熱片之間的空間


▼具備6個SATA3埠,位於主機板左下側的4個採臥式配置


▼另外2個採直立配置,位在主機板左下角落


▼ASRock 顯卡支撐架,安裝在SATA埠兩旁的主機板固定鎖點,支撐架螺絲包內用來鎖支撐架的較長螺絲提供兩種螺牙規格,可搭配使用者的機殼主機板銅柱鎖點螺牙,支撐架開口處剛好可閃過4個臥式SATA埠。支撐架安裝完成後調整上方的可調托架使其靠緊顯卡後鎖緊托架固定螺絲。安裝時須注意顯卡長度要超過30公分才能被支撐架撐起,且可調托架靠緊顯卡時也要注意不能去阻礙到顯卡風扇運轉

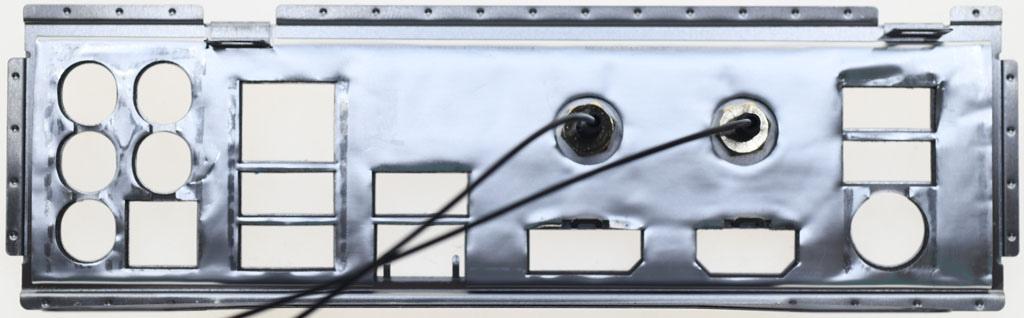

▼I/O檔板背面接觸面採用鋁箔包覆海綿的緩衝設計,具備些許活動空間,上面裝上2個Wi-Fi 6E SMA天線連接器


▼I/O裝甲背面有一個RGB LED燈板

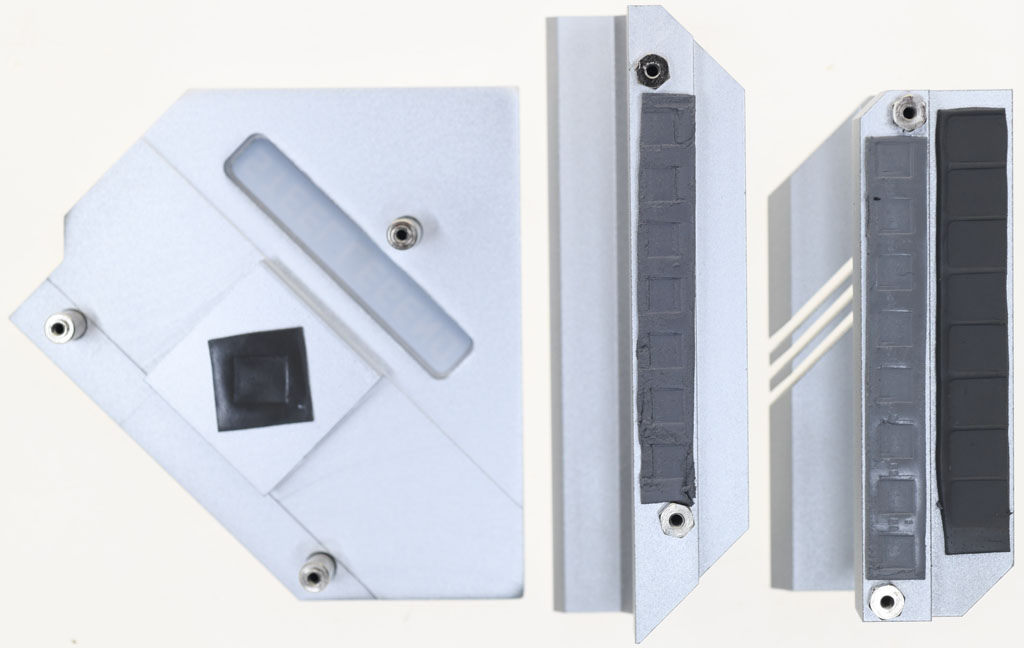

▼CPU插槽旁兩個大型鋁合金材質散熱片上設置Dr. MOS用導熱墊(灰色),可將熱量傳導至散熱片上,不過只有其中一塊有電感用導熱墊(深灰色)。左邊晶片組散熱片也有設置導熱墊(深灰色),散熱片上長條狀開口區域可讓電路板上RGB LED透光至正面STEEL LEGEND字樣

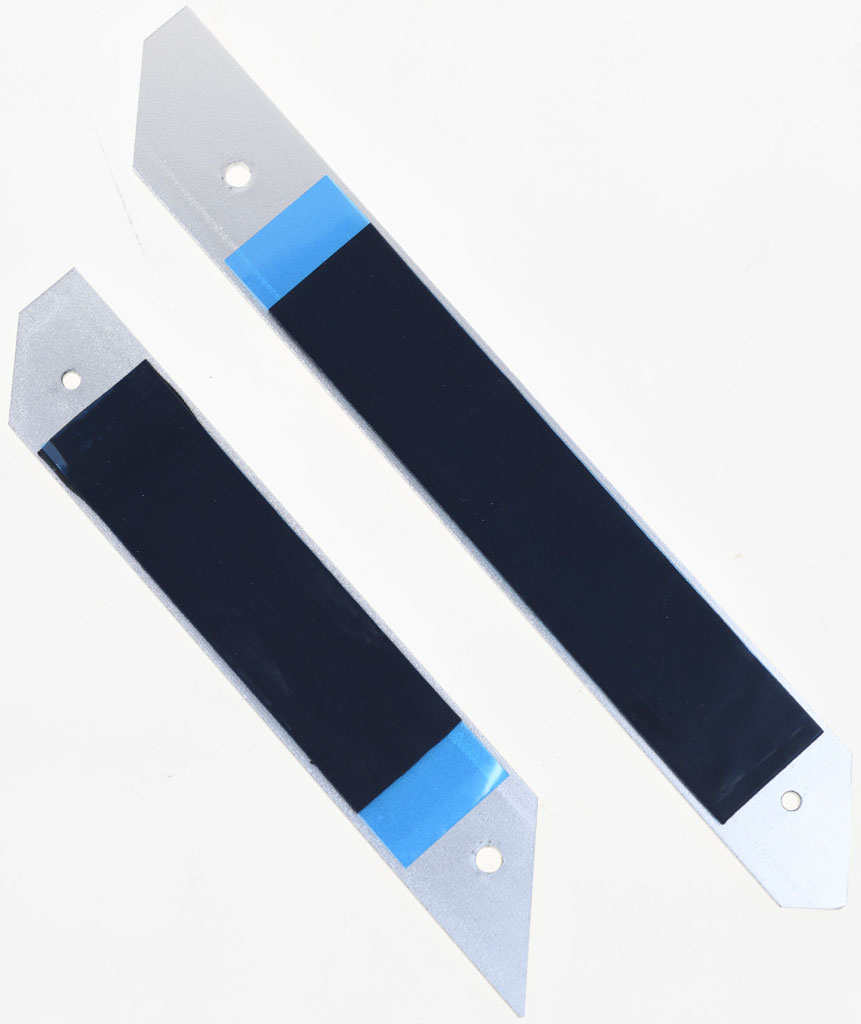

▼兩塊鋁合金材質全覆蓋式M.2 ARMOR可以取下,以便拆裝M.2 SSD,兩片M.2 ARMOR後面均有導熱貼,安裝前要先撕除藍色膠膜,M2_1與M2_3提供M.2 ARMOR,M2_2提供安裝鎖點,可將M2_1的M.2 ARMOR安裝至此


▼完全去除M.2 ARMOR、I/O裝甲及散熱片的Z590 STEEL LEGEND WiFi 6E,電路板上幾何造型數位迷彩花紋更加清楚可見,整張板除音效區外,均使用壽命可達12,000小時的Nichicon 12K(FP12K)頂級黑金固態電容


▼因為11代與10代處理器對於供電要求略有不同,故CPU供電電路複雜度提升。右上的Richtek RT3609BE負責VccIA(核心)及VccGT(內建顯示)供電控制,VccIA輸出相數為6相,未使用倍相器,每1相驅動2顆Dr. MOS,共12顆Vishay SiC654 50A Dr. MOS。VccGT輸出相數為2相,每1相驅動1顆Dr. MOS,共2顆Vishay SiC654 50A Dr. MOS。左上的Renesas RAA229001負責VccSA(System Agent)供電控制,因為11代處理器VccSA由10代的固定輸出改成由CPU SVID浮動控制,雖然只需1相供電,但為了能通吃11代與10代,所以要使用支援IMVP 8的PWM控制器,VccSA輸出相數為1相,每1相驅動1顆Dr. MOS,共1顆Vishay SiC654A 50A Dr. MOS。在VccIO供電部分,11代需要2組(VccIO_0、VccIO_1_2),10代只需1組(VccIO_0),LGA1200插槽左側有2顆ANPEC APW8828,每顆分別驅動2顆Sinopower SM4508NHKP(30V/48A 6.8mΩ),採1HS+1LS配置,使用10代時開啟1組,使用11代時開啟2組。使用11代處理器時,供電相數配置為6(VccIA)+2(VccGT)+1(VccSA)+2(VccIO)


▼左側為Realtek RTL8125BG Dragon 2.5GbE有線網卡晶片。中間為Pericom PI3EQX1004B1ZHE雙埠USB3.2 Gen2 10Gbps中繼驅動器(ReDriver),提供給後置USB3.2 Gen2 C+A埠(USB31_TC、USB31_TA)使用,確保10Gbps高速傳輸訊號品質。右側ASMedia ASM1543 USB-C MUX,提供Type-C雙向插入信號線自動切換及偵測/控制CC組態線

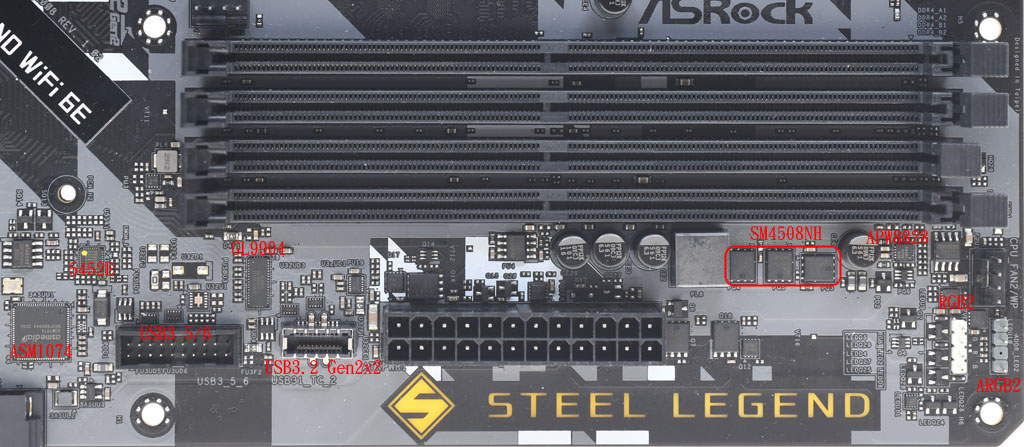

▼4支15μ鍍金接針單邊卡扣DDR4 DIMM插槽,雙通道配置,最大容量128G,超頻時最高頻率可達4800MHz。下方左側ASMedia ASM1074為USB3.2 Gen1集線器,供2組4埠USB3.2 Gen1 Type-A前置擴充埠(USB3_3_4及USB3_5_6)使用。Genesys GL9904為USB3.2 Gen2x2 20Gbps中繼驅動器(ReDriver),Realtek RTS5452E提供USB3.2 Gen2x2 Type-C前置擴充埠(USB31_TC_2)PD3.0功能。右側記憶體供電為ANPEC APW8828,驅動3顆Sinopower SM4508NHKP(30V/48A 6.8mΩ),採1HS+2LS配置。最右側有第2組3pin ARGB(灰)、第2組4pin RGB(白)

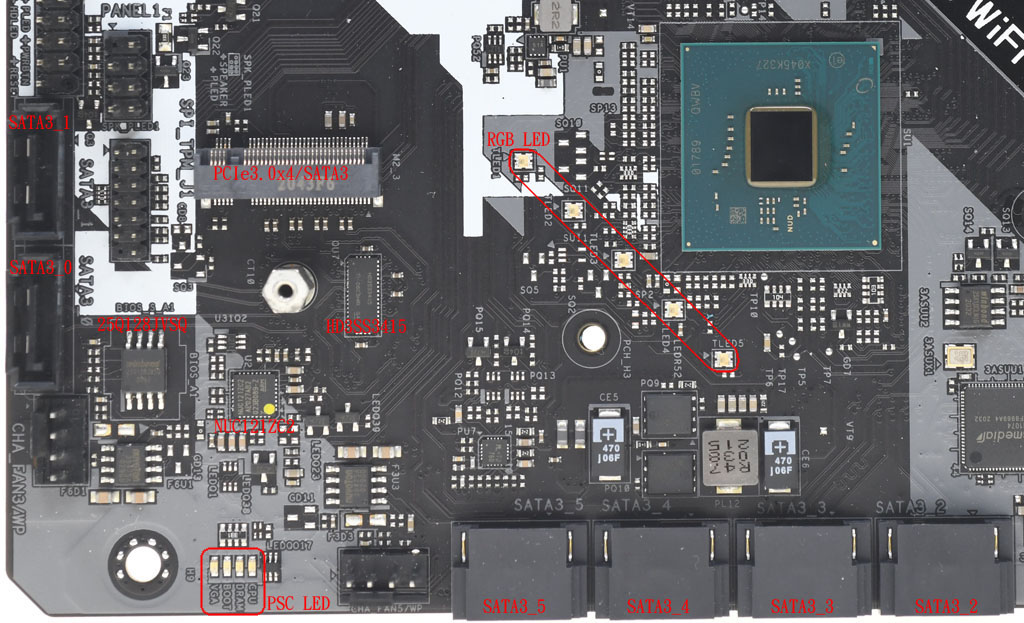

▼晶片組左下方有5顆RGB LED,提供散熱片正面STEEL LEGEND字樣及背光照明。左側M2_3支援2260/2280/22110規格PCIe3.0 x4或SATA3的M.2 SSD(使用SATA3的M.2 SSD會停用SATA3_1埠),M2_3下方為TI HD3SS3415四通道切換器,負責M2_2/3與SATA_5/1埠之間SATA信號線切換。TI HD3SS3415左下為Nuvoton NUC121ZC2AE微控制器,控制主機板本體RGB LED及四個RGB外接控制針腳。Nuvoton NUC121ZC2AE左側為Winbond 25Q128JVSQ 128Mbits串列式快閃記憶體,負責存放韌體。Nuvoton NUC121ZC2AE下方為PSC開機狀態檢查LED,提供快速診斷功能

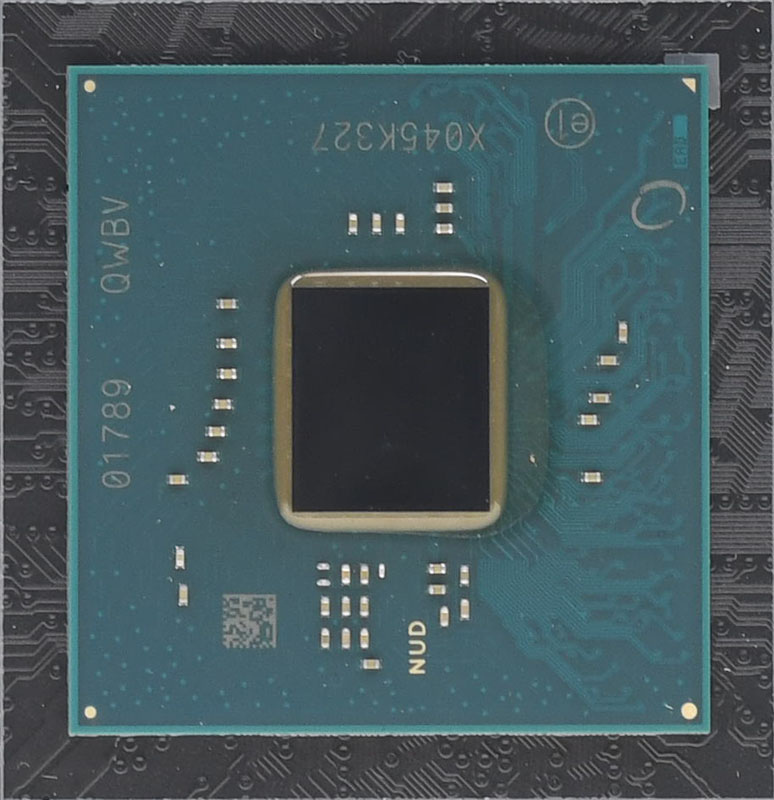

▼Z590晶片組,採FC-BGA封裝,與400系晶片組最大的差異是DMI通道提升至x8 Gen3,同時支援原生USB3.2 Gen2x2及Thunderbolt4


▼最右側的Hyper M.2(M2_1)支援2260/2280規格的SSD,由11代Core本身PCIe4.0 x4通道直連(安裝10代時無法使用)。Hyper M.2(M2_1)左側的第一支PCIe x16由CPU通道直連(11代Core支援PCIe4.0 x16,10代支援PCIe3.0 x16),外部加裝STEEL SLOT Gen4強化金屬護罩,提供額外加強定位點,可以妥善固定體積與重量較大的顯卡,同時確保傳輸信號穩定。第一支PCIe x16左側的Ultra M.2(M2_2)支援2260/2280規格PCIe3.0 x4或SATA3的M.2 SSD(使用SATA3的M.2 SSD會停用SATA3_5埠)。Ultra M.2(M2_2)左側有裝在M.2 WiFi槽的Intel AX210NGW Gig+ 802.11ax Wi-Fi 6E無線網路卡、第2支PCIe3.0 x16擴充槽(實際為PCIe3.0 x4)及3支末端採開放式設計的PCIe3.0 x1擴充槽。Nuvoton NCT6796D-E LPC Super IO主要用於連接低速IO裝置、監控硬體溫度/風扇轉速/電壓。左上為Realtek ALC897 7.1聲道高傳真音效音源編碼解碼器,音效區電路區採內層屏蔽隔離設計。最左側有第1組3pin ARGB(灰)、第1組4pin RGB(白)、1組USB3.2 Gen1 Type-A前置擴充埠(USB3_3_4)、2組USB2.0 Type-A前置擴充埠(USB_3_4及USB_5_6)


▼音效區耦合電容採用4顆Nichicon MUSE Fine Gold系列音響級電容,附近的前置音訊連接插針也有15μ鍍金處理

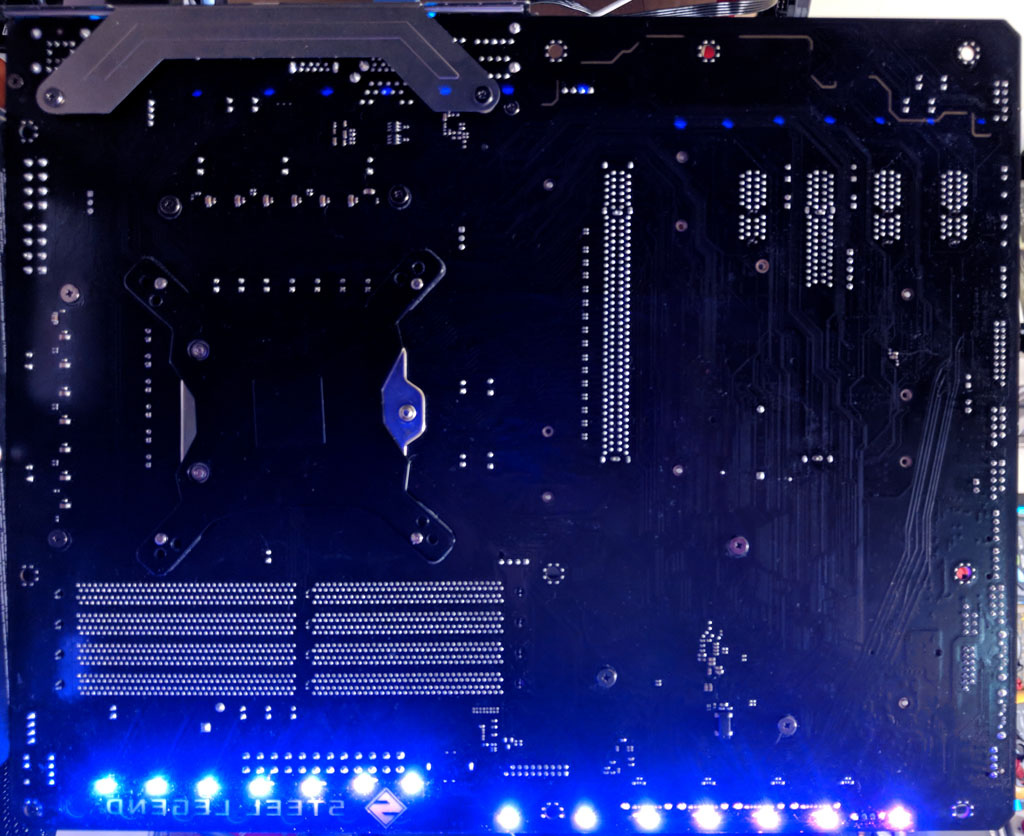

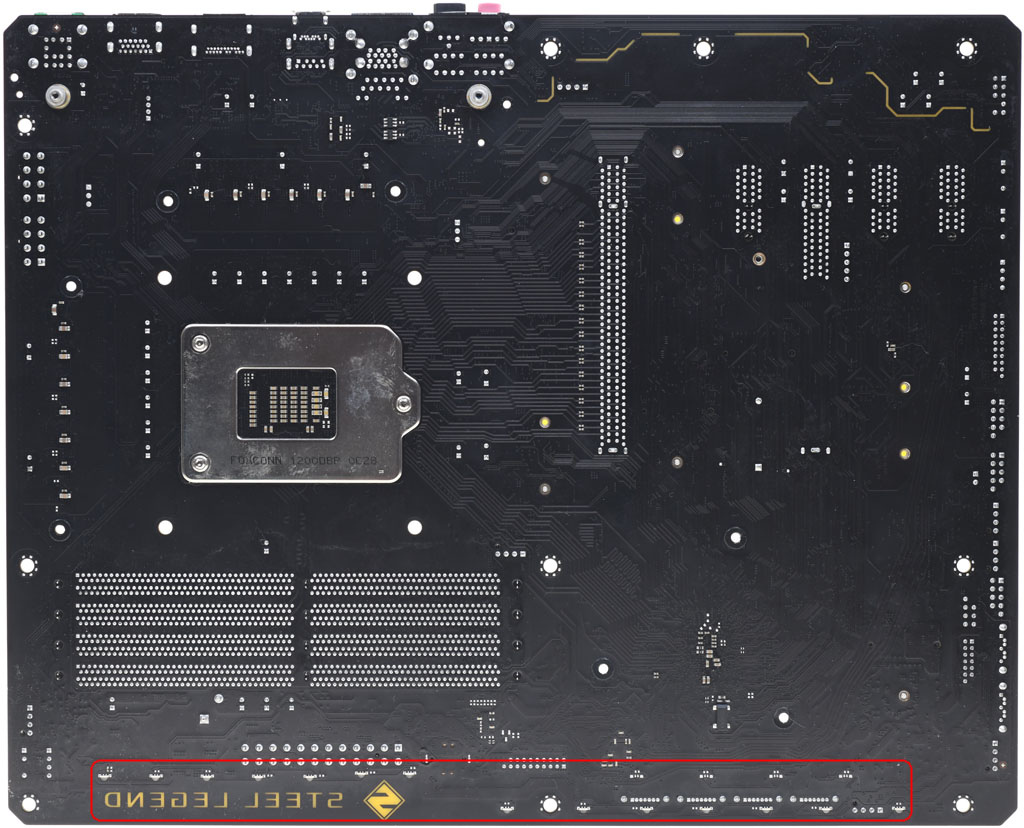

▼主機板背面紅框處有14顆ARGB LED,提供STEEL LEGEND字樣/標誌及主機板下方燈效照明

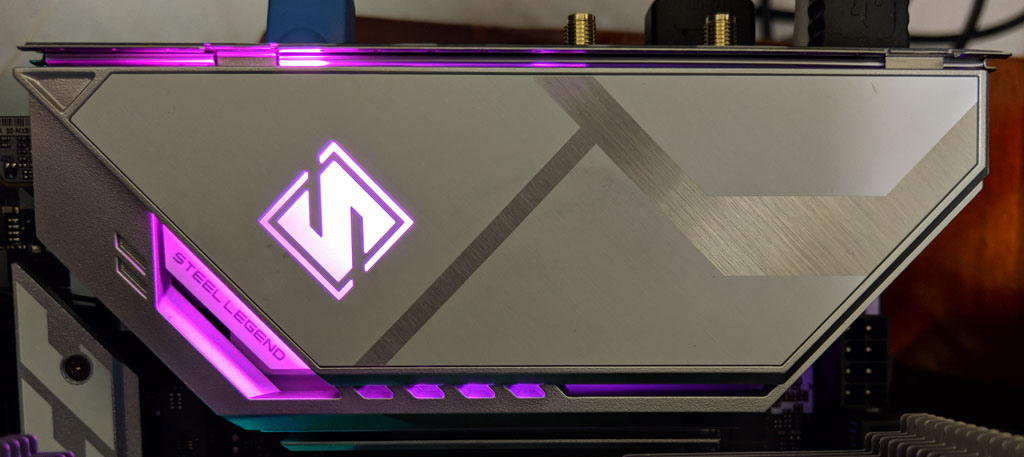

▼I/O裝甲上面”S”標誌及”STEEL LEGEND”字樣發光效果示意圖


▼tigo X3記憶體頂部及主機板STEEL LEGEND字樣/標誌發光效果示意圖


▼晶片組散熱片底部及上方STEEL LEGEND字樣發光效果示意圖


▼主機板下方發光效果示意圖


產品規格:
◆處理器:LGA1200,支援Intel第11代Core和第10代處理器,支援Intel Turbo Boost Max 3.0技術,支援Intel K-Series 不鎖倍頻處理器
◆處理器供電:14相數位電源設計
◆晶片組:Intel Z590
◆記憶體:4個DDR4 DIMM插槽,插槽採用15μ鍍金接針,雙通道配置,適用non-ECC,un-buffered記憶體模組,最大容量128GB,標準模式頻率支援DDR4-3200(第11代Core i9/i7/i5處理器)/DDR4-2933(第10代Core i9/i7處理器),OC模式頻率最高支援DDR4-4800+(第11代Core處理器)/DDR4-4666+(第10代處理器),支援Intel極限記憶體設定檔2.0(XMP 2.0)記憶體模組
◆BIOS:128Mb AMI UEFI Legal BIOS,支援多國語言,圖形界面,ACPI 6.0喚醒/自動開機(Wake Up Events),SMBIOS 2.7,CPU Core/Cache/CPU GT/VCCSA/DRAM/VCCIO/VPPM/VCCIN AUX/VCCST電壓多重調節
◆內建顯示(依照使用處理器而異):Intel第11代Core處理器支援Gen 12 Intel Xe Graphics Architecture及HDMI 2.0,第10代處理器支援Gen 9 Graphics及HDMI 1.4。HDMI 2.0(最大解析度4096x2160@60Hz),DisplayPort 1.4(最大解析度4096x2304@60Hz),支援自動聲畫同步/12bpc色深/xvYCC/HBR(High Bit Rate Audio)/HDCP 2.3
◆音效:Realtek ALC897音源編碼解碼器,7.1 聲道高傳真音效,具備PCB隔離屏蔽,防突波,15μ鍍金音訊連接埠,Nahimic Audio
◆有線網路:Realtek Dragon RTL8125BG 2.5GbE網卡,10/100/1000/2500Mbps,支援Dragon管理軟體,全智慧自動頻寬最佳化,視覺化友善UI介面,視覺化網路用量統計表,遊戲/瀏覽/串流模式頻寬最佳化,使用者自定優先權控制,網絡喚醒功能,防雷擊/防ESD,Energy Efficient Ethernet 802.3az,PXE
◆無線網路:Intel AX210NGW 802.11ax Wi-Fi 6E模組,支援IEEE 802.11a/b/g/n/ax,160MHz雙頻段,支援6GHz延伸頻段,雙天線(2發送2接收)分集技術,支援MU-MIMO,支援Bluetooth 5.2
◆擴充插槽:
◇2個PCIe x16插槽(PCIE1插槽為15μ鍍金接針,安裝Intel第11代Core處理器為PCIe4.0 x16,安裝第10代處理器為PCIe3.0 x16。PCIE3為PCIe3.0 x4),支援AMD Quad CrossFireX和CrossFireX
◇3個PCIe3.0 x1插槽
◇1個M.2 NGFF E-Key插槽(已安裝WiFi-802.11ax PCIe WiFi+BT無線模組)
◆儲存:
◇6個SATA3 6.0 Gb/s連接埠(支援AHCI、RAID 0/RAID 1/RAID 5/RAID 10、熱插拔)
◇1個Hyper M.2 NGFF M-Key插槽M2_1(僅在安裝Intel第11代Core處理器時可用),介面速度為Gen4 x4-64Gb/s或Gen3 x4-32Gb/s,支援M-key 2260/2280型M.2 NVMe SSD
◇1個Ultra M.2 NGFF M-Key插槽M2_2,介面速度為Gen3 x4-32Gb/s及SATA3,支援M-key 2260/2280型M.2 NVMe/SATA SSD,若M2_2插槽安裝M.2 SATA SSD時將停用SATA3_1插槽
◇1個Ultra M.2 NGFF M-Key插槽M2_3,介面速度為Gen3 x4-32Gb/s及SATA3,支援M-key 2260/2280/22110型M.2 NVMe/SATA SSD,若M2_3插槽安裝M.2 SATA SSD時將停用SATA3_5插槽
◇支援Intel Optane技術、NVMe SSD開機、華擎U.2套件、M.2 NVMe儲存裝置安裝Intel SSD時可用RAID 0/RAID 1
◆接頭:
◇1個SPI TPM插針
◇1個電源LED與揚聲器插針
◇2個12V 4pin RGB LED插針(最大輸出12V/3A 36W)
◇2個5V 3pin ARGB LED插針(最大輸出5V/3A 15W)
◇1個4pin CPU風扇連接埠(最大輸出1A/12W)
◇1個4pin CPU風扇/水泵連接埠(3pin/4pin自動偵測、智慧風扇速度控制、最大輸出2A/24W)
◇5個4pin機殼風扇/水泵連接埠(3pin/4pin自動偵測、智慧風扇速度控制、最大輸出2A/24W)
◇1個24pin ATX電源連接埠
◇2個8pin EPS12V電源連接埠
◇1個15μ鍍金插針前面板音訊插針
◇1個5-pin Thunderbolt AIC連接埠(支援ASRock Thunderbolt 4 AIC卡)
◇2組USB2.0插針(4個USB2.0 Type-A埠,支援ESD靜電保護)
◇2組USB3.2 Gen1插針(ASMedia ASM1074分接出4個USB3.2 Gen1 Type-A埠,支援ESD靜電保護)
◇1個前置USB3.2 Gen2x2 20Gbps Type-C連接埠(ReDriver+PD3.0,ESD靜電保護)
◆後背板I/O埠:
◇2個SMA天線埠
◇1個PS/2鍵盤/滑鼠埠
◇1個HDMI埠
◇1個DisplayPort 1.4埠
◇1個USB 3.2 Gen2 10Gbps Type-A埠(ReDriver,支援ESD靜電保護)
◇1個USB 3.2 Gen2 10Gbps Type-C埠(ReDriver,支援ESD靜電保護)
◇2個USB 3.2 Gen1 Type-A埠(支援超穩定USB供電,ESD靜電保護,不支援ACPI喚醒功能)
◇2個USB 2.0 Type-A埠(支援ESD靜電保護)
◇1個帶LED指示燈(ACT/LINK LED和SPEED LED)RJ-45網路埠
◇5個15μ鍍金HD音訊插孔(後置/中置/低音/線性輸入/前置/麥克風)
◇1個光纖SPDIF數位音訊輸出埠
◆UEFI:
ASRock EZ Mode、ASRock Full HD UEFI、ASRock My Favorite、ASRock Polychrome RGB、ASRock UEFI Tech Service、ASRock Easy RAID Installer、ASRock Instant Flash、ASRock Internet Flash
◆溫度監控:
CPU溫度、主機板溫度
◆風扇溫度控制:
依據CPU/主機板溫度自動調整CPU、CPU風扇/水泵、機箱風扇/水泵轉速
◆風扇轉速控制:
CPU、CPU風扇/水泵、機箱風扇/水泵
◆電壓即時監控:
+12V/+5V/+3.3V/CPU核心/PCH/DRAM/VCCIO/VPPM/VCCSA/CPU PLL
◆附件:
軟體設定指南、快速安裝指南、明信片、裝飾貼紙、光碟、2條SATA資料線、2支ASRock WiFi 2.4/5/6GHz天線、3顆M.2插槽螺絲、2個M.2銅柱、1個ASRock顯卡支撐架、魔鬼氈整線帶、STEEL LEGEND標誌鑰匙圈
◆隨機光碟:
驅動程式、應用軟體、防毒軟體(試用版)、Google Chrome瀏覽器與工具列
◆應用軟體:
ASRock A-Tuning、Realtek Dragon、ASRock Polychrome SYNC、ASRock Restart to UEFI
◆規格:
ATX規格30.5x24.4cm/12x9.6inch
◆作業系統:
支援Microsoft Windows 10 64-bit
◆認證:
FCC/CE
◆節能:
支援ErP/EuP (需要搭配支援ErP/EuP的電源供應器)
