雖然我們在 Intel 12th CPU 用的 DDR5 主機板主要測試是在 MSI MPG Z690 CARBON WIFI 上完成的

但那不代表我們不會給大家看更華麗的主機板

今天給大家看的這張主機板在外表上就是更豪華、浮誇的選擇

因為這張主機板在妳視線中所看到的金色部分,還真的是鍍金打造的

這張來自微星的主機板型號是

MSI MEG Z690 ACE

台灣售價為 18900 元,雖然數字看起來有點多~但在高階主機板群中仍然不屬於高價位

/tmp/phpW6sWnC

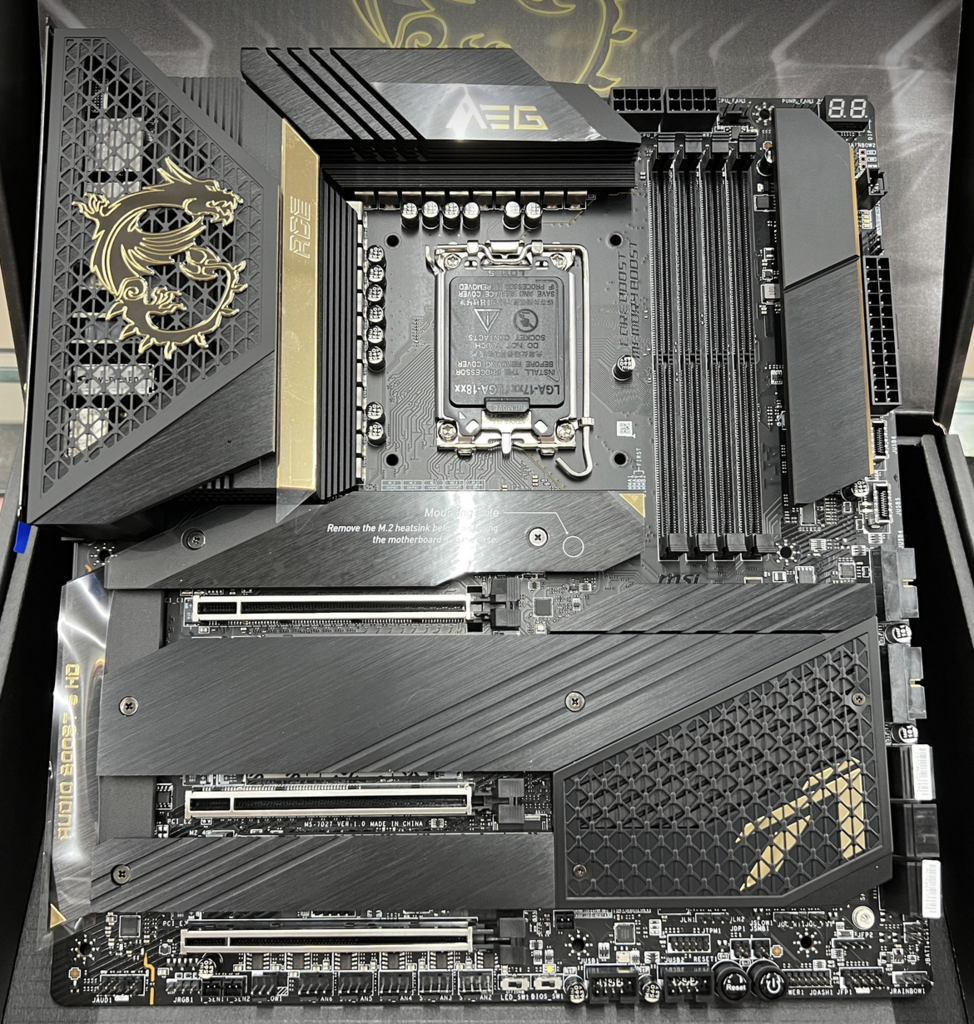

主機板的全貌是長這樣子的

大量的散熱器裝甲使得你再拿這張主機板時會感覺有點重,相對的散熱問題自己也不用你擔心

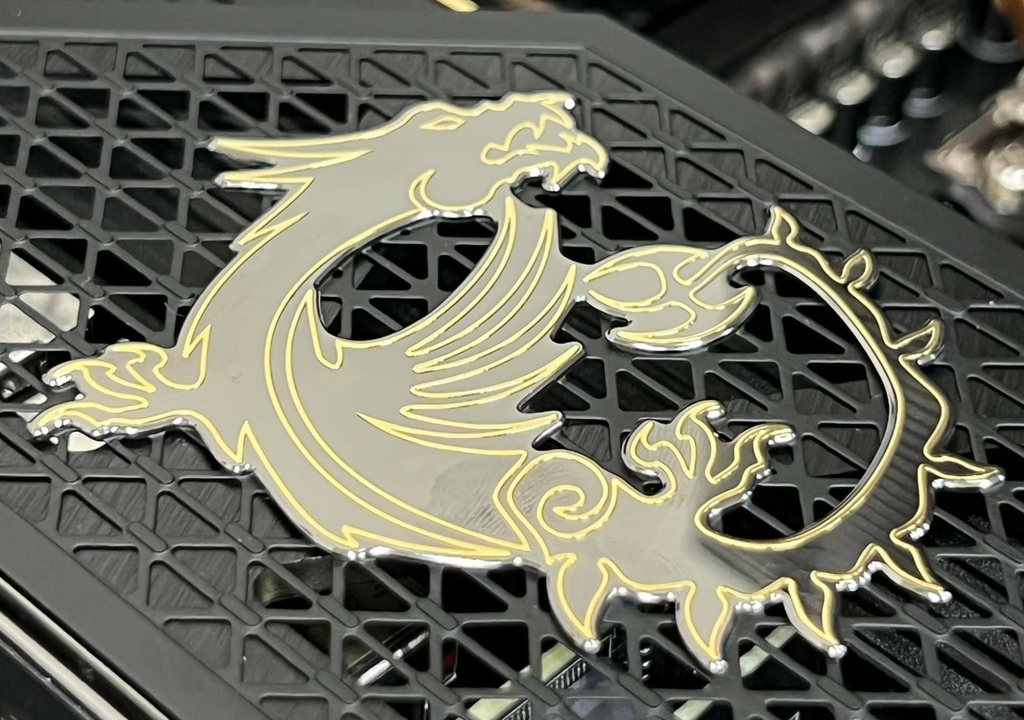

大家可以放更多注意力在裝甲上金色的部位 ~ 那些部位都是鍍金的喔

記憶體插槽有四隻 DDR5 插槽,最大總容量為 128GB

支援的工作時脈調整方式

  • 1DPC 1R 支援最高 6666+ MHz
  • 1DPC 2R 支援最高 5600+ MHz
  • 2DPC 1R 支援最高 4000+ MHz
  • 2DPC 2R 支援最高 4000+ MHz

但是別擔心~因為我們安裝了一對 G.SKILL TRIDENT Z5 炫鋒戟 DDR5-6000,照樣簡單跑上 DDR5-6400

(調整教學 MSI MPG Z690 CARBON WIFI 第 12 代 CPU 專用 DDR5 主機板 BIOS 基本設定調整篇 )

PCIe 在這張主機板上只剩下三條

PCI_E1 最高可支援 PCIe 5.0 x16

PCI_E2 最高可支援 PCIe 5.0 x8

PCI_E3 最高可支援 PCIe 4.0 x4

但這邊要請大家注意的 ~ PCI_E3 與 M2_4 共享頻寬

當兩個插槽安裝裝置時,PCI_E3 將以 x1 速度運行,M2_4 將以 x2 速度運行

/tmp/phpJJShbe

打開 M.2 的裝甲

可以看到 SSD 的插槽底部也設置了散熱器

當你的 M.2 SSD 是雙面顆粒時,就把底部散熱器的導熱墊膠片給撕開在安裝 ~ SSD 的溫度會控制得更漂亮喔

M.2 由上而下

M2_1 最高可支援 PCIe 4.0 x4

M2_2 最高可支援 PCIe 4.0 x4

M2_3 最高可支援 PCIe 3.0 x4

M2_4 最高可支援 PCIe 3.0 x4

M2_5 最高可支援 PCIe 3.0 x4

這邊要再次請各位注意的 ~ PCI_E3 與 M2_4 共享頻寬

當兩個插槽安裝裝置時,PCI_E3 將以 x1 速度運行,M2_4 將以 x2 速度運行

另外,雖然 M.2_4 與 M.2_5 都支援 m.2 SATA,但個人強烈建議您還是善用 2.5" SATA 吧

/tmp/php3l9Kkc

供電給了 19+2 向,最高 105A 的智慧供電模組

可以確保你安裝 i9-12900K 時,可以得到穩定好品質的電力支持

同時大家可以注意一下散熱器模組很技巧性的往後縮了一點距離

這樣的設計可以讓使用者安裝大型塔扇甚至於 AIO 水冷時避開所有可能的干涉問題

/tmp/phpAIvOnz

持續被保留使用的 Debug 燈

然後 8+8 CPU 12V 被移到這邊來了 ~ 跟我們印象中的多數主機板不太一樣

如果你要在這主機板上使用 i9-12900K ~ 拜託!都接上吧!

然後大家可以看到記憶體旁有一片鋁金屬片,看起來好像在散熱些什麼

但其實沒有!存在意義不詳~就當他是個裝飾品吧

/tmp/php1UbX0g

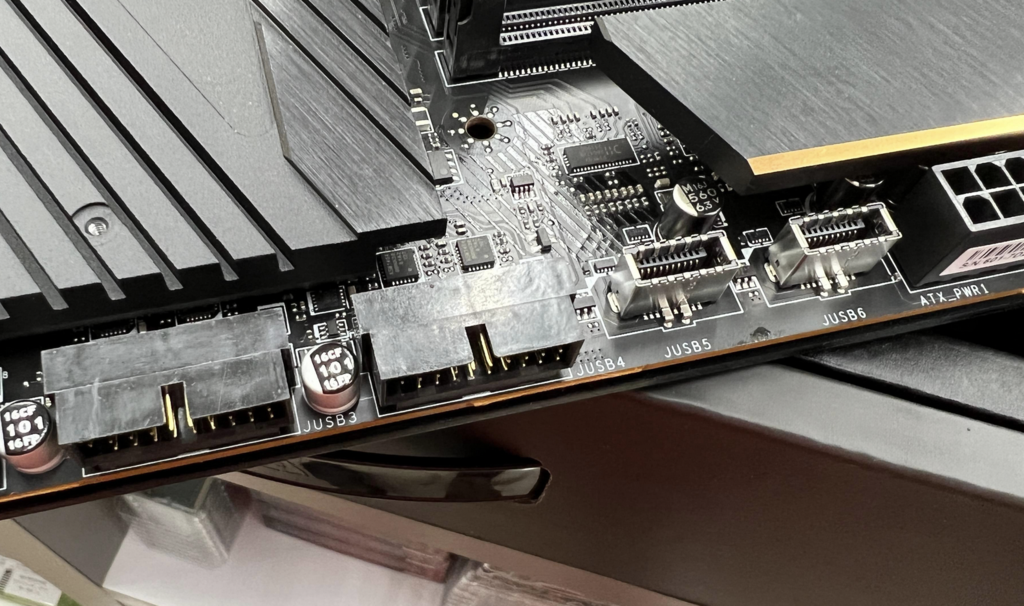

前置 USB 給的是兩組 USB3.2 Gen1 與 USB3.2 Gen 2

(一次搞懂越來越讓人困惑的 USB 3.2 是什麼)

/tmp/phppeIK5b

背後的 IO 忘了拍照所以我們用原廠圖來看吧

  • Clear CMOS Button
  • 2.5G LAN
  • 2.5G LAN
  • USB 3.2 Gen 2 10Gbps (Type-A)
  • Thunderbolt 4 40Gbps (Type-C)
  • Wi-Fi / Bluetooth
  • HD Audio Connectors
  • Flash BIOS Button
  • USB 3.2 Gen 2 10Gbps (Type-C Display port)
  • USB 3.2 Gen 2 10Gbps (Type-A)
  • Mini DisplayPort Input (for Thunderbolt passthrough)
  • Optical S/PDIF-Out

/tmp/phpvwxV4O

如果你擔心顯示埠只有 Mini DP 感覺有點母湯 ~ 那麼你的擔心是多餘的

因為微星要一起給 mini DP to HDMI 的轉接線兩條

不用費心再去買 !!!可以安心使用

WIFI 部分是使用 Intel AX210 ~ 也就是 wifi 6E (其實只要不是 MTK 出品的網卡我就安心了)

最後給大家看我很喜歡的設計,同時也是造成這張主機板特別重的原因之一

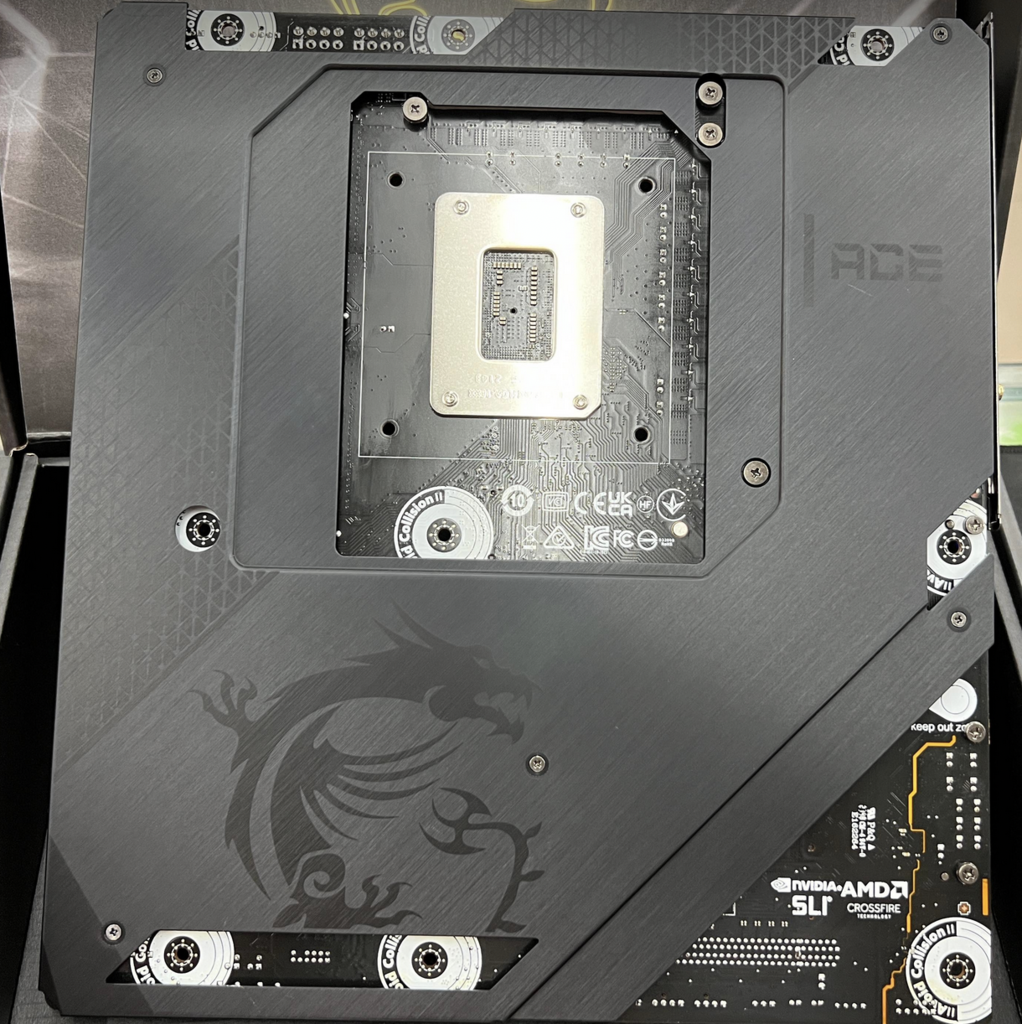

主機板背面強化背板 !!!!

在主機板上安裝更高重量的顯示卡或散熱器都不用擔心啦

/tmp/phphsRSZG

以上簡單報告完畢

燈光部分我就不提了~~~因為我不愛燈光,所以都會把燈光物理性關閉

我這邊會拿來組裝開放式水冷,有興趣的朋友可以追蹤粉絲團看成果照
