讓IDE裝置持續喘息的H67 ASUS P8H67 圖賞－傻瓜狐狸的雜碎物品

這是幫朋友公司弄來的

雖然大家都知道

IDE的效能在現在已算是龜速了

IDE的接口也已在主機板內建的內容上逐漸淘汰

但...在中小企業的環境中...偏偏就是還需要這種規格

理由不要問...想了解老闆的邏輯是一件很可怕的事

與其花這個時間來想破頭...不如直接找個解會比較快一點

這張主機板對此狀況算是個解了

所以大夥就來看看吧

這是ASUS推出的板子

老實講...頗讓我意外的...以現在來說這板子算是怪規格了XD

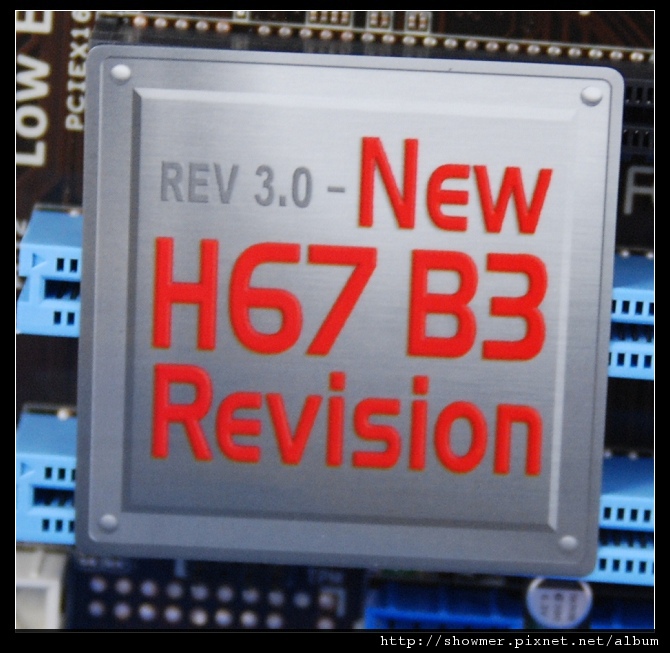

雖然現在很難買到B3以前的版本...但還是要大大的宣告一下

直接來看點細節吧

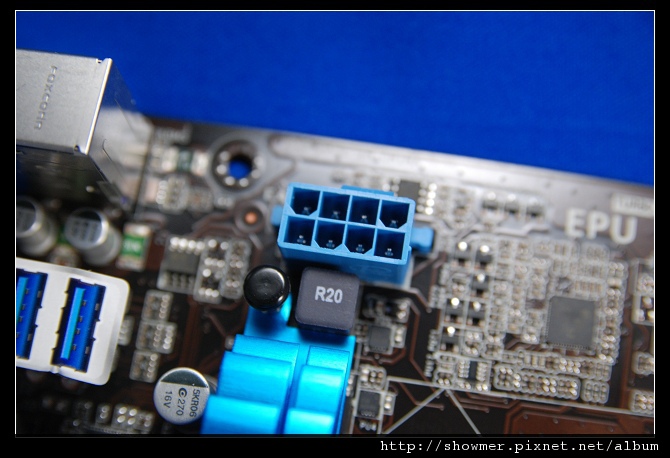

此主機板的ATX 12V使用8Pin輸入

當然了...只上4PIN還是可以啟動的

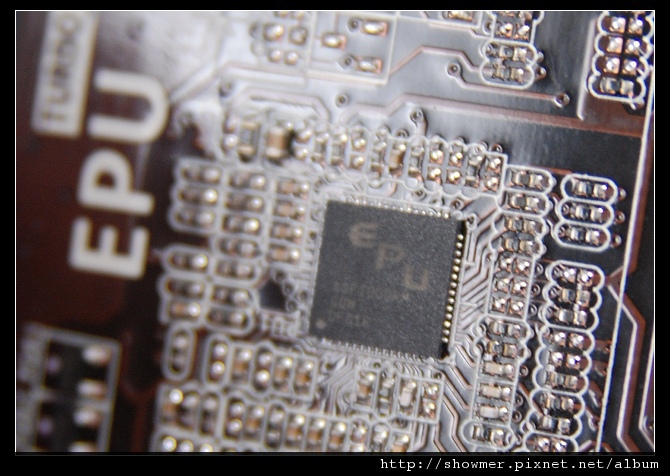

ASUS導入頗久的EPU技術

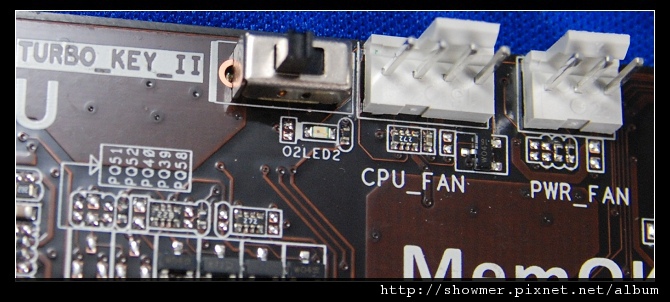

Turbo Key在近期的ASUS產品中都被改成指撥式開關

這是一種防止誤觸的防呆改良

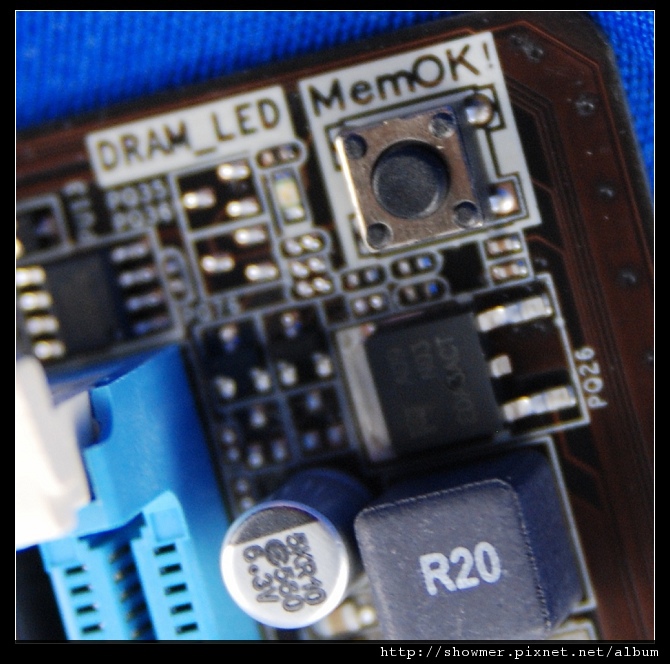

調整ram的相容性技術...memok同樣也導入許久了

H67只有兩個SATA 6G的接口

此主機板將其設置在南橋散熱器的上方...與SATA 3G的接口群分開

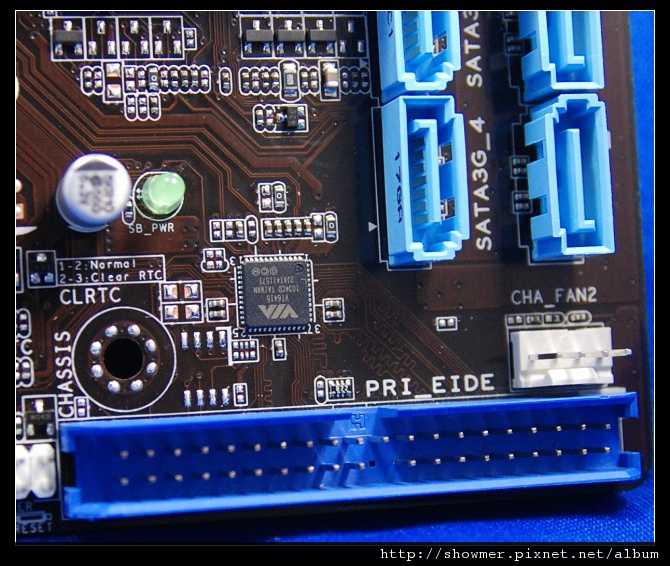

我購買這張板的重點...使用VIA出產晶片組Lay出來的IDE

雖然只可以接兩個IDE裝置...但比買張外接卡來說...不外是個選擇

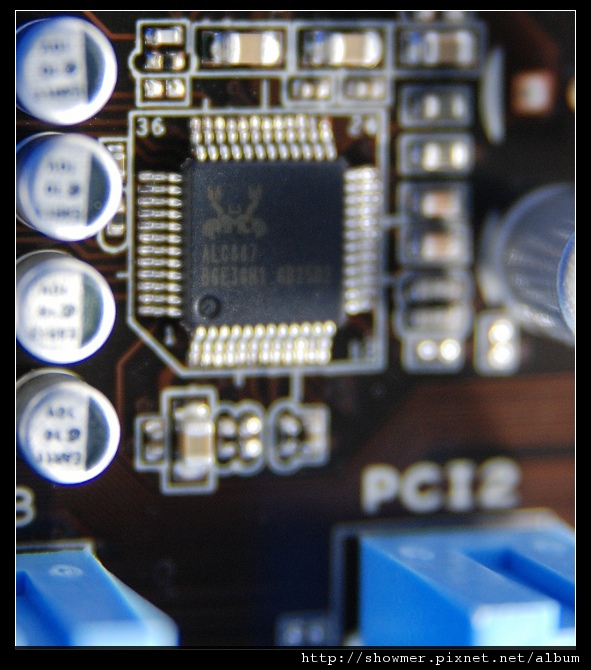

音效使用ALC887

狐仔無法知道其效果如何(木耳來著)

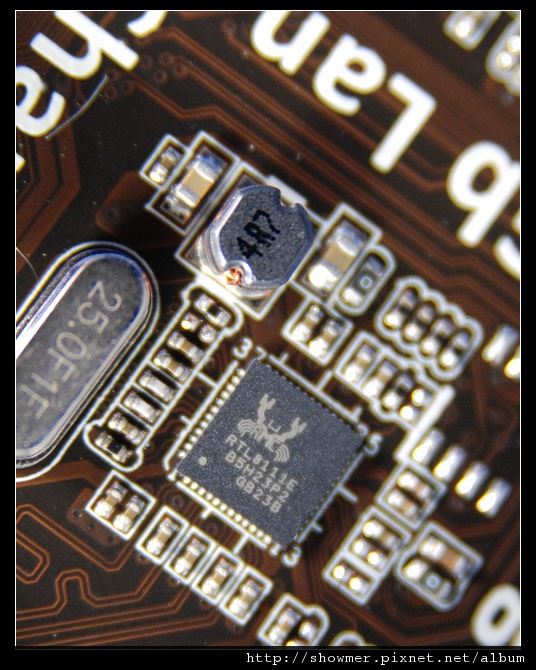

網卡使用RTL8111系列產品

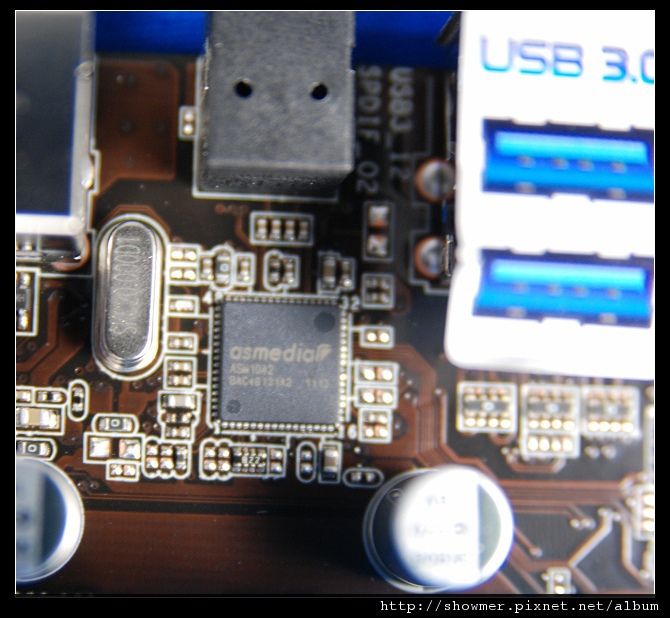

USB3.0部份則是使用asmedia的晶片

此晶片同樣也被使用在ROG系列的主機板上

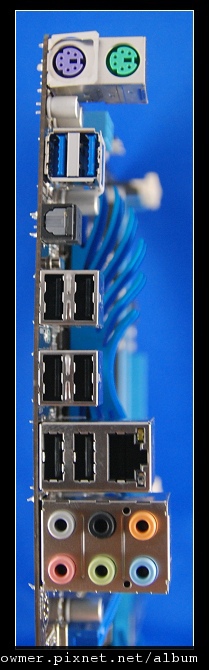

這是背面的i/o

沒有印表機阜...以願意設置IDE的主機板來說...可惜了點

最後一張照片請各位朋友對照一下主機板全景圖一起看

主機板上設有一藍一黑的16X PCIE

雖然也都標了16X...但其實H67僅能提供16X與4X各一

也就是說黑色的PCIE其實是4X的

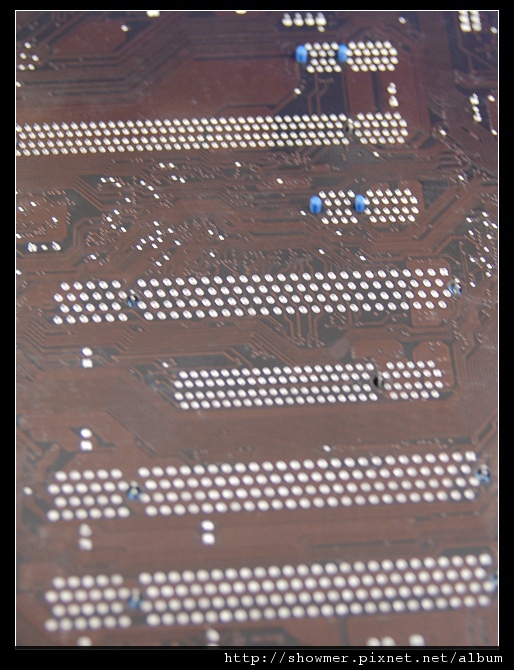

這點從主機板背面的焊點也可以明顯發現

以上大約就是這張主機板外表上的重點圖解

Bios部份...因為今天就要拿到朋友公司去...所以也無時間裝上機拍照了...請見諒嚕^^

更新...剛剛在狼大那發現...狼大不久前有玩過這張板子

所以我轉貼一下BIOS的部份...原文

ASUS P8H67 B3版主機板簡介及功耗小測

開機畫面

EZ模式下的EFI BIOS畫面，以圖形及圖表來表達，可使用滑鼠操作

也可以進入進階模式，用起來就像美化過的傳統BIOS選單，一樣可以用滑鼠操作

可以選擇語系

AI TWEAKER選單

可設定外頻

記憶體時脈也可調整

EPU模式選擇

CPU電源管理選項

設定電壓、核心電壓負載線校正及擴散頻譜(SSC)

進階設定選單

CPU資訊及設定

初始化顯卡的順序調整

HPET(高精度事件計時器)開啟與關閉

SATA模式設定選單及各SATA埠連接的裝置資訊

USB設定選單

內建裝置設定選單

可設定黑色X16 PCIE插槽為X2或X4模式

硬體監控及風扇調整選單

防突波功能，可啟動主機板的UVP(欠壓保護)與OVP(過壓保護)

開機順序設定選單

公用程式選單

EZ FLASH公用程式，可輕鬆更新/備份BIOS

超頻設定檔儲存及載入公用程式，可存八組設定

記憶體SPD資料顯示公用程式

載入預設值、退出並儲存/放棄、切換至EZ模式或從磁碟啟動EFI系統

接下來是上機
處理器：INTEL CORE I7-2600K
記憶體：KINGSTON DDR3-1333 4GB * 2
顯示卡：POWER COLOR 3870X2 PCS
電源：bequiet! STRAIGHTPOWER GOLDEN 650W

ASUS AI SUITE II將節能、超頻、監控、更新及系統資訊合為一體，不用再安裝一大堆主機板應用程式

EPU設定，有自動、高效能及最大節能選項，旁邊直接顯示節能的單元、節省的碳排放量及CPU目前功耗
這裡使用IBT(INTEL BURN TEST)V2.50來模擬處理器滿載狀況

三個模式下待機，處理器功耗都是2.5W

此時四相VRM電路中只有1、3相在運作，且為變頻方式調節輸出(實際波型為一直變化)

交流端功耗為81W

EPU自動模式下開啟IBT，處理器最大功耗為41.76W

可以看到VRM電路四相都運作起來，每相基頻為183KHz，VRM等效總時脈為183*4=732KHz

交流功耗最大為151W

EPU設為高效能模式下啟動IBT，處理器最大功耗為55.56W

VRM電路同樣為四相運作，不過每相基頻提高至198KHz，VRM等效總時脈為198*4=792KHz

交流端功耗最大為170W

EPU設為最大節能下啟動IBT，因處理器鎖在最低倍頻(以2600K來說是16*100=1600MHz)，處理器最大功耗僅有8.44W

跟待機狀況相同，VRM電路僅有1、3相運作，不過每相頻率提高至310KHz上下，以補足關閉相位後的不足，VRM等效頻率約為620KHz

交流端最大功耗為102W

各狀態VCORE電壓紀錄圖表如下
