最近的高階顯示卡的耗電峰值其實比很多網站裡宣稱的還高

所以花了幾萬元購買遊戲顯示卡的你,千萬不要省電源供應器的錢

乖乖去買個高輸出的電源供應來餵養顯示卡吧

如果你不知道該挑哪一顆電援供應器的話 ~ 你可以來看看狼大測試的這一顆電源供應器

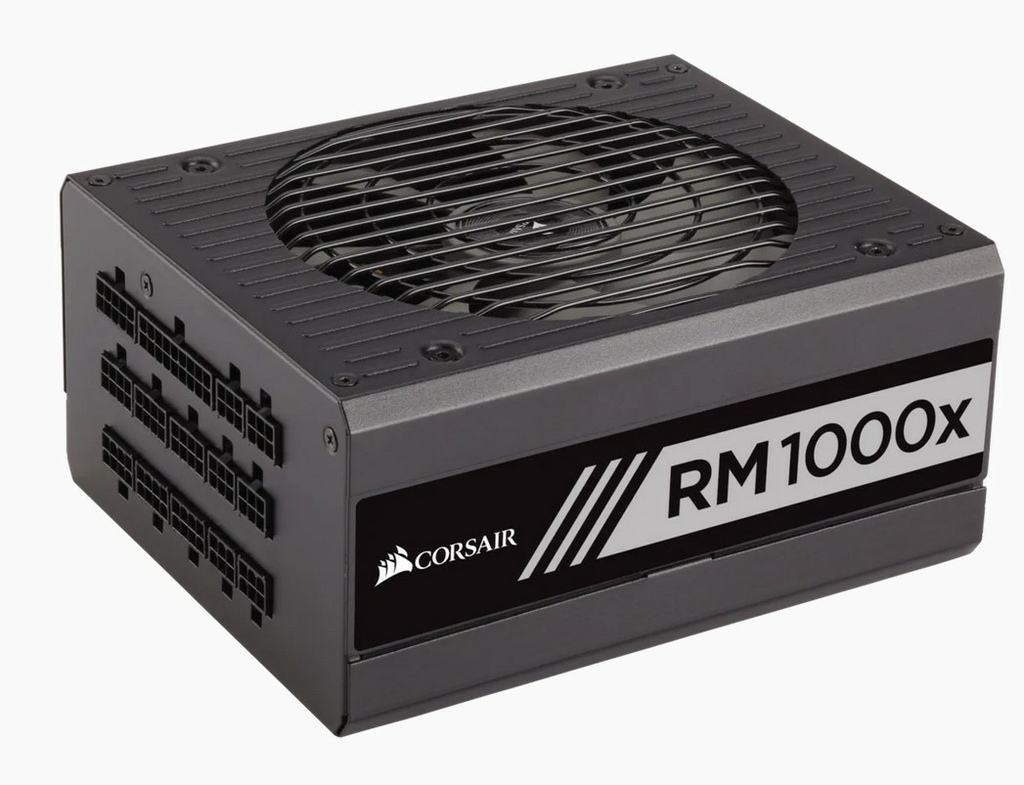

Corsair RM1000X 1000W 全模組化 金牌

/tmp/phpyJEWps

Corsair RM1000X 1000W特色:
●通過80PLUS金牌認證,降低廢熱產生,節省電能消耗及電費支出
●全模組化設計,採用黑色編織網包覆及帶狀模組化線路,安裝便捷,整線輕鬆
●符合ATX12V V2.52、EPS 2.92、PSU DG 002相容標準,提供3個EPS 4+4P接頭,支援Intel/AMD最新處理器/主機板平台
●單路12V輸出,半橋LLC諧振轉換,搭配12V同步整流及3.3V/5V DC-DC轉換設計,使12V可用功率最大化,改善各輸出電壓交叉調整率
●採用14公分CORSAIR ML磁浮軸承風扇,同時搭配Zero RPM模式,低負載下風扇會自動停止運轉,能在散熱效能與靜音中取得平衡
●採用全日系電容
●提供十年產品保固

Corsair RM1000X 1000W輸出接頭數量:
ATX24P:1個
EPS 4+4P:3個
PCIE 6+2P:6個
SATA:14個
大4P:8個

▼外盒正面左上有商標,中間有產品外觀圖,左下有產品名稱,右下方有80PLUS金牌標誌及十年保固圖示


▼外盒背面左上有商標/產品外觀圖/產品名稱,右上有80PLUS金牌標誌/ZERO RPM MODE圖示/產品尺寸三視圖,中間有多國語言產品特色說明,下方有轉換效率表/功率VS風扇噪音表/輸入及輸出規格表


▼外盒上/下側面,有商標、產品外觀圖、產品系列及名稱、POWER PLAY字樣、相容標準、包裝內容、安規認證、製造商/產品資訊、10年保固圖示、條碼


▼外盒左/右側面,有商標、產品外觀圖、產品系列及名稱

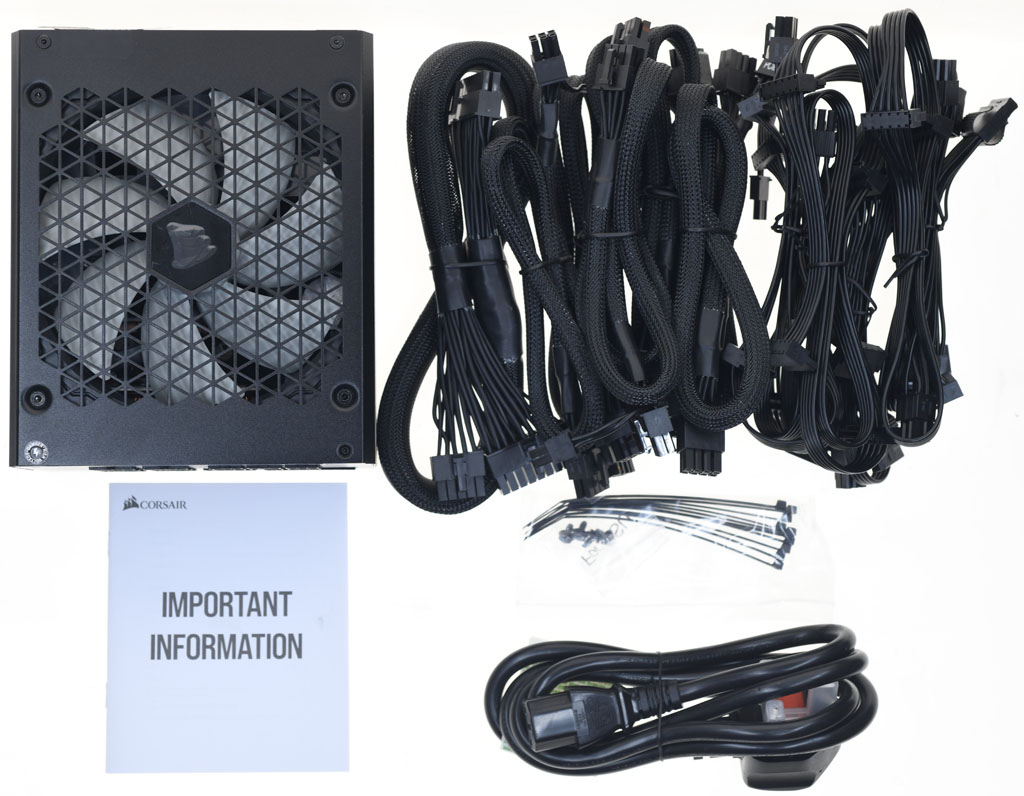

▼包裝內容,有電源本體、重要資訊文件、模組化線路、固定螺絲、塑膠束帶(10條)及交流電源線(UK插頭)


▼本體尺寸為179x150x86mm

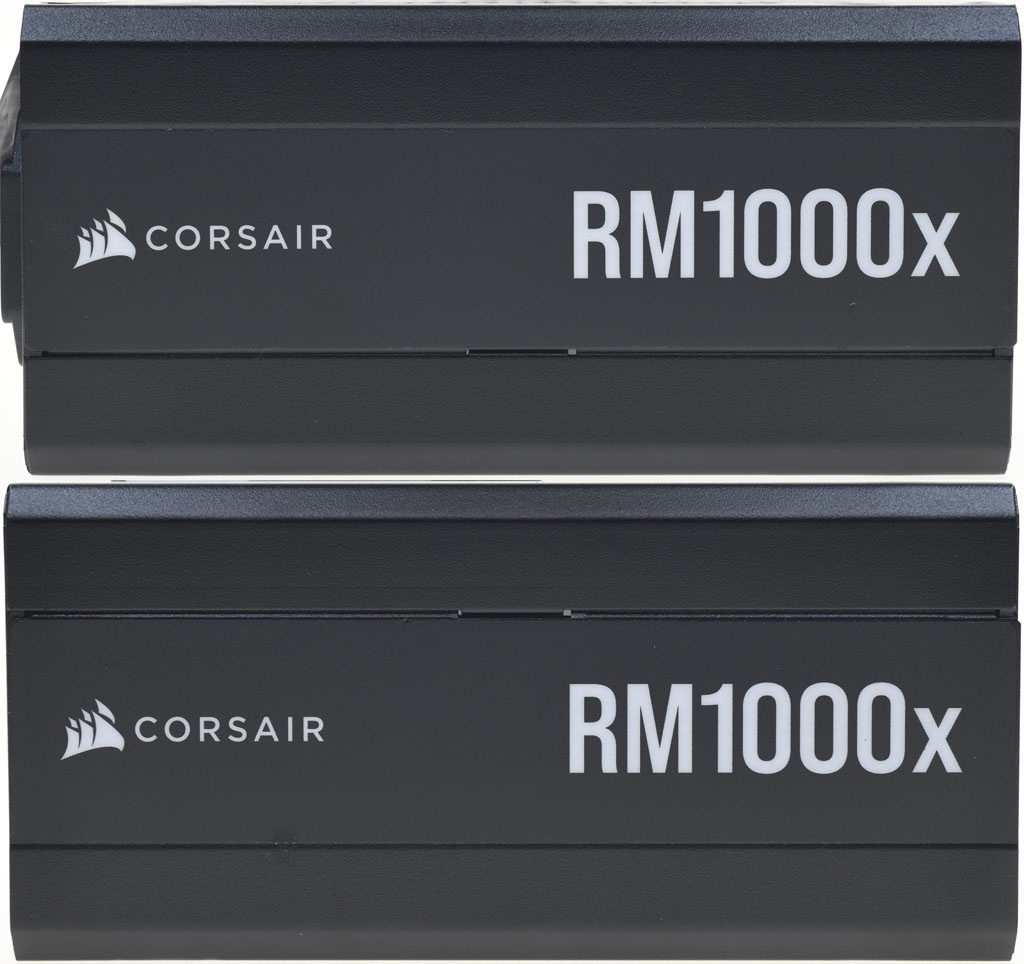

▼本體左右側面貼上商標及產品名稱白色字樣貼紙

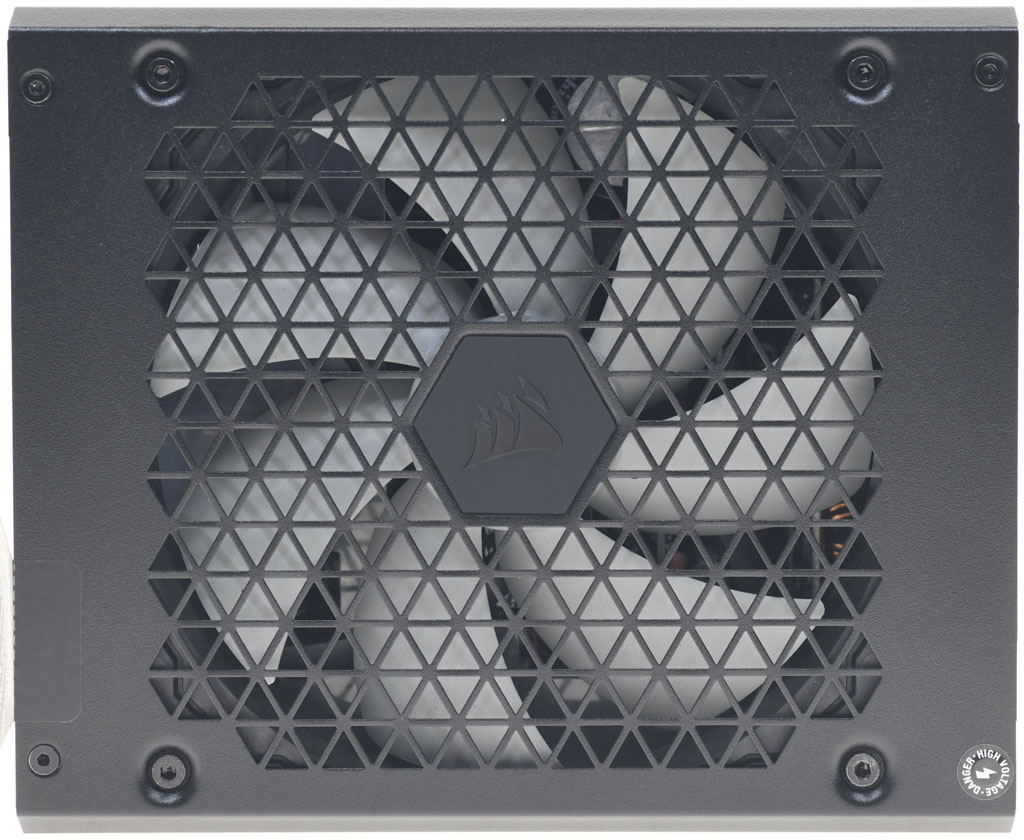

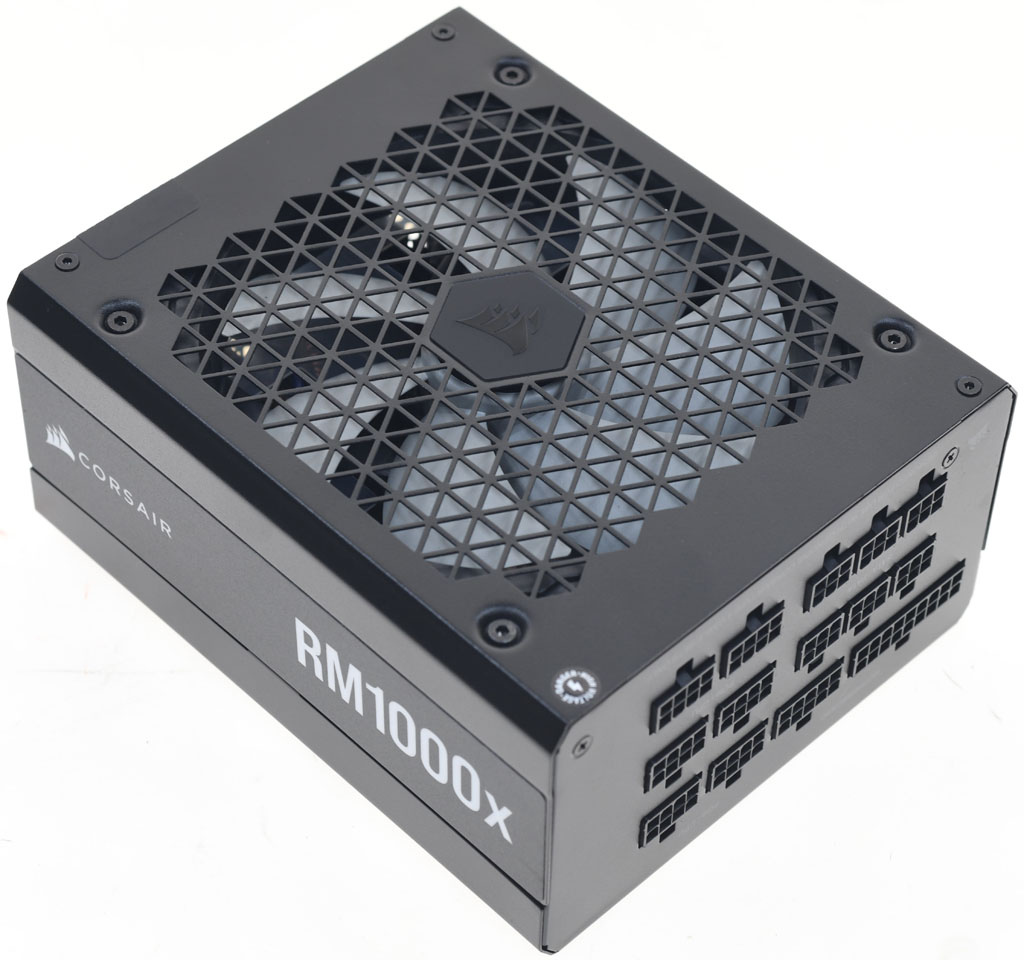

▼直接在外殼上沖壓加工三角孔洞網狀進氣口,中央貼上黑色六角形商標銘牌

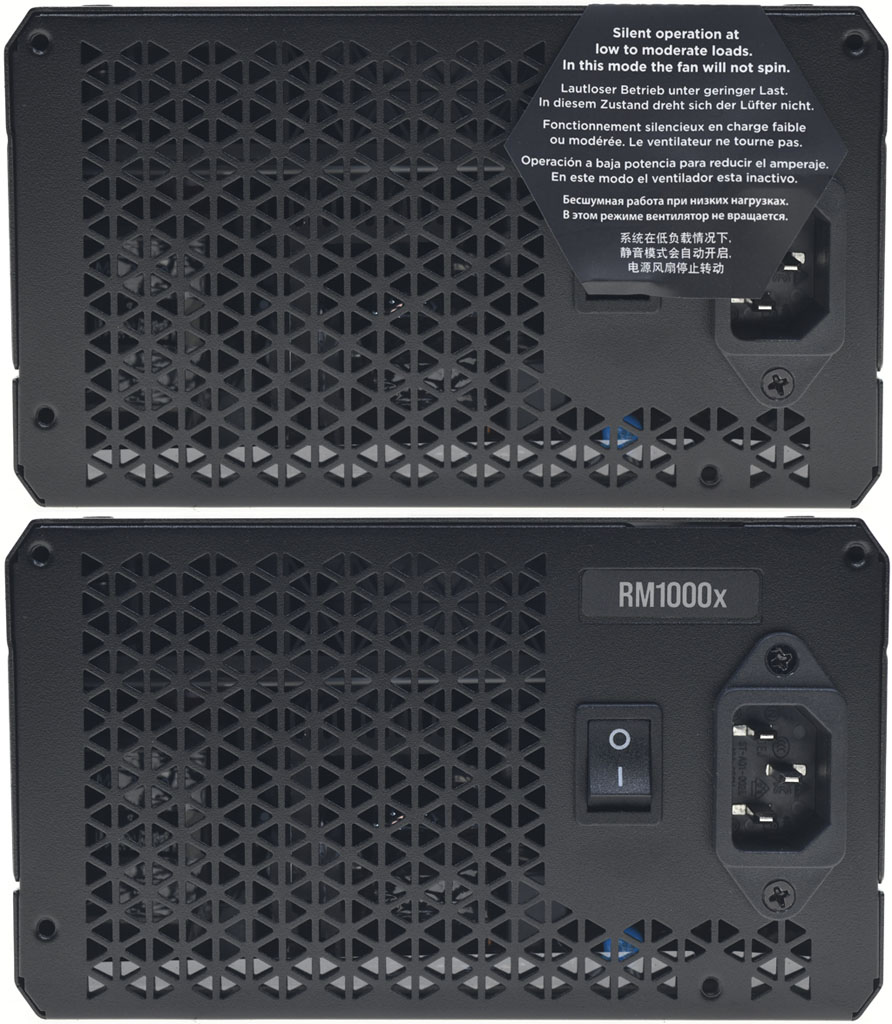

▼出貨時會貼上一張多國語言標籤,提醒使用者:此電源供應器於低負載狀態下,靜音模式會自動開啟,電源風扇停止轉動。出風口設有交流輸入插座及電源總開關,交流輸入插座及總開關上方有產品名稱貼紙


▼模組化線組輸出插座,用白色字體標示連接裝置名稱。左下方有商標,最下方字樣說明僅限使用CORSAIR正廠第4型模組化線組

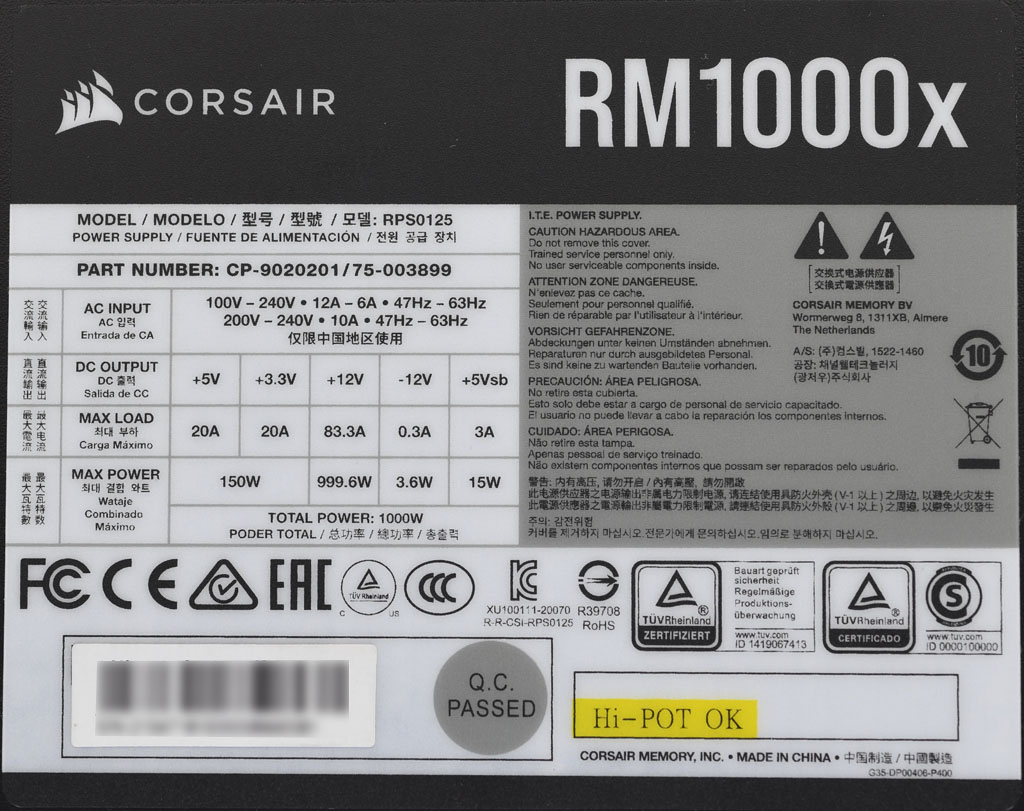

▼本體背面外殼的多國語言印刷標籤有商標、產品名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、警告訊息、安規認證、條碼、產地

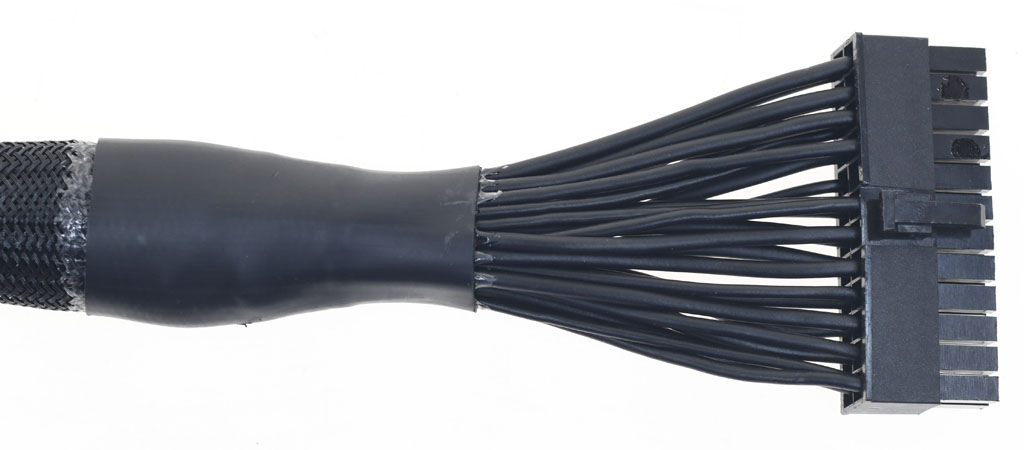

▼一組ATX24P黑色編織網包覆模組化線路,長度為60公分。靠近ATX24P接頭的黑色套管內藏了1個330µF(12V)及2個560µF(3.3V/5V)電容


▼三組處理器電源黑色編織網包覆模組化線路,提供3個EPS 4+4P接頭,長度為65公分。每條線靠近EPS 4+4P接頭的黑色套管內藏了1個330µF電容

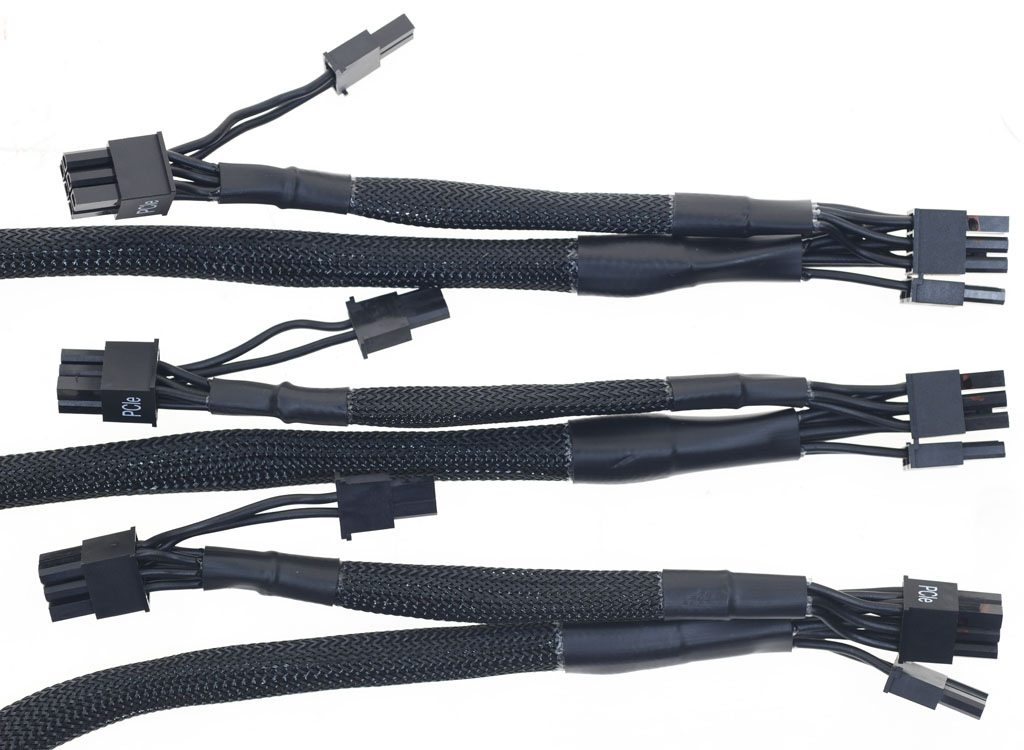

▼三組顯示卡電源黑色編織網包覆模組化線路,提供6個PCIE 6+2P接頭,至第一個接頭線路長度為60公分,接頭間線路長度為15公分。每條線靠近第一個PCIE 6+2P接頭的黑色套管內藏了1個330µF電容

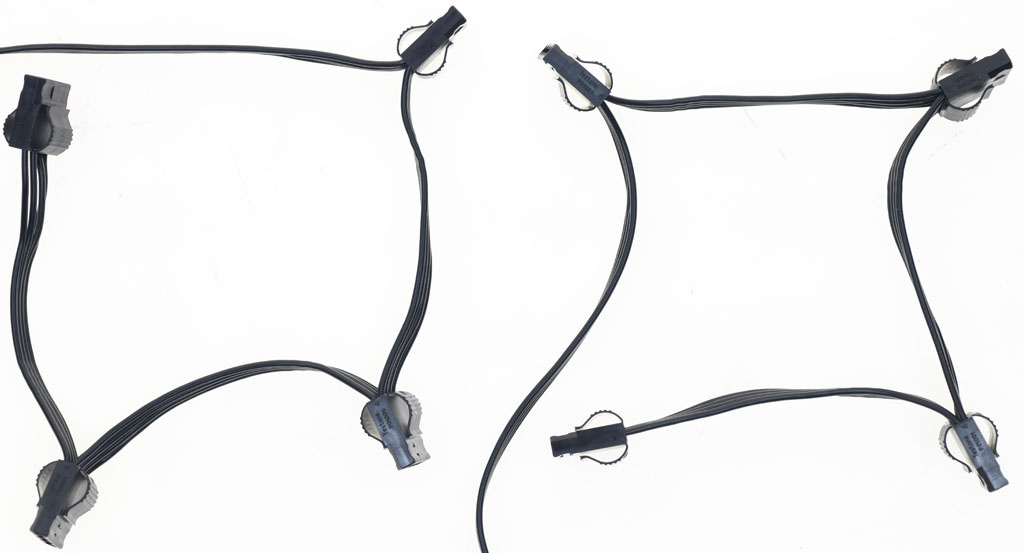

▼四組SATA接頭黑色帶狀模組化線路,提供14個直角SATA接頭,兩組提供4個直角SATA接頭,至第一個接頭線路長度為50公分;兩組提供3個直角SATA接頭,至第一個接頭線路長度為52公分。接頭間線路長度均為11公分


▼兩組大4P接頭黑色帶狀模組化線路,提供8個省力易拔大4P接頭,至第一個接頭線路長度為45公分,接頭間線路長度為10公分。未提供小4P接頭或轉接線

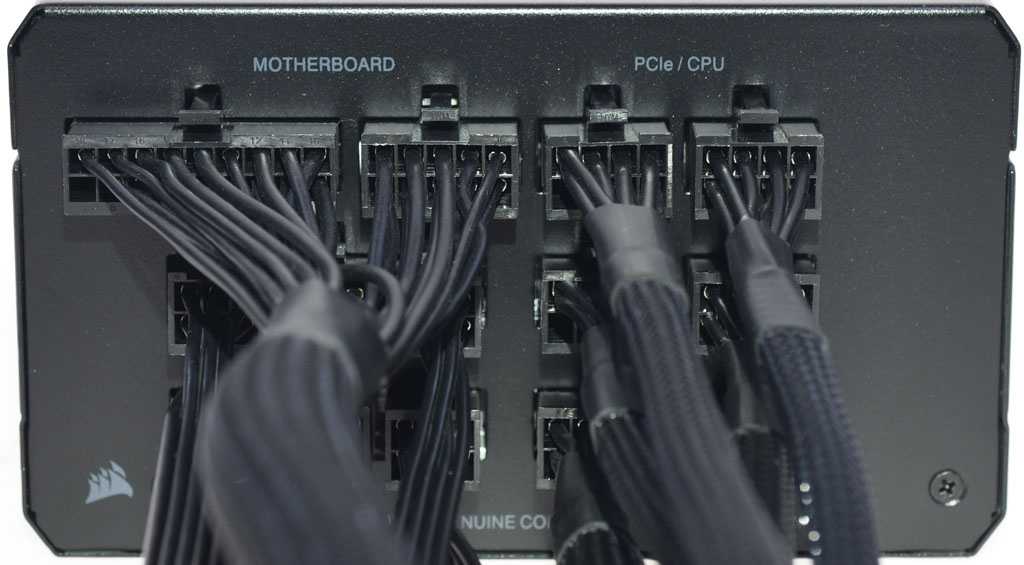

▼將所有模組化線路插上的樣子

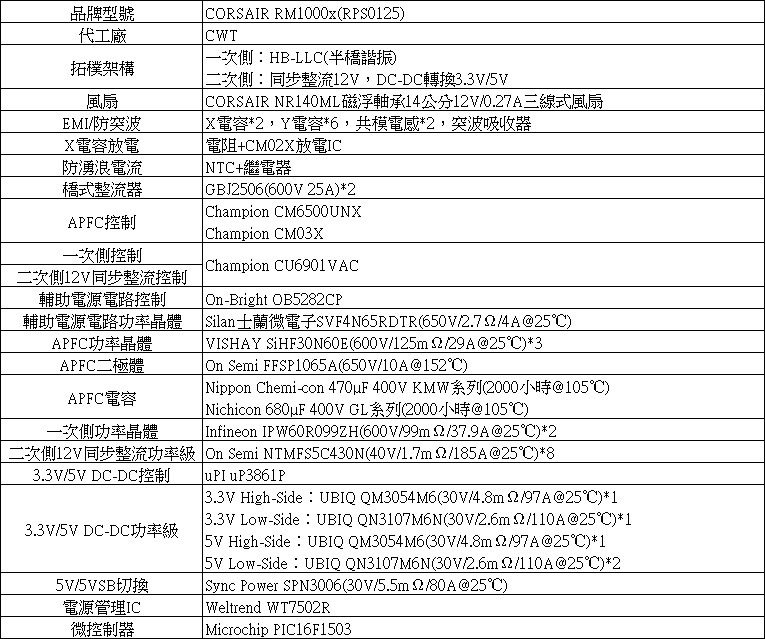

▼Corsair RM1000X 1000W內部結構及使用元件說明簡表


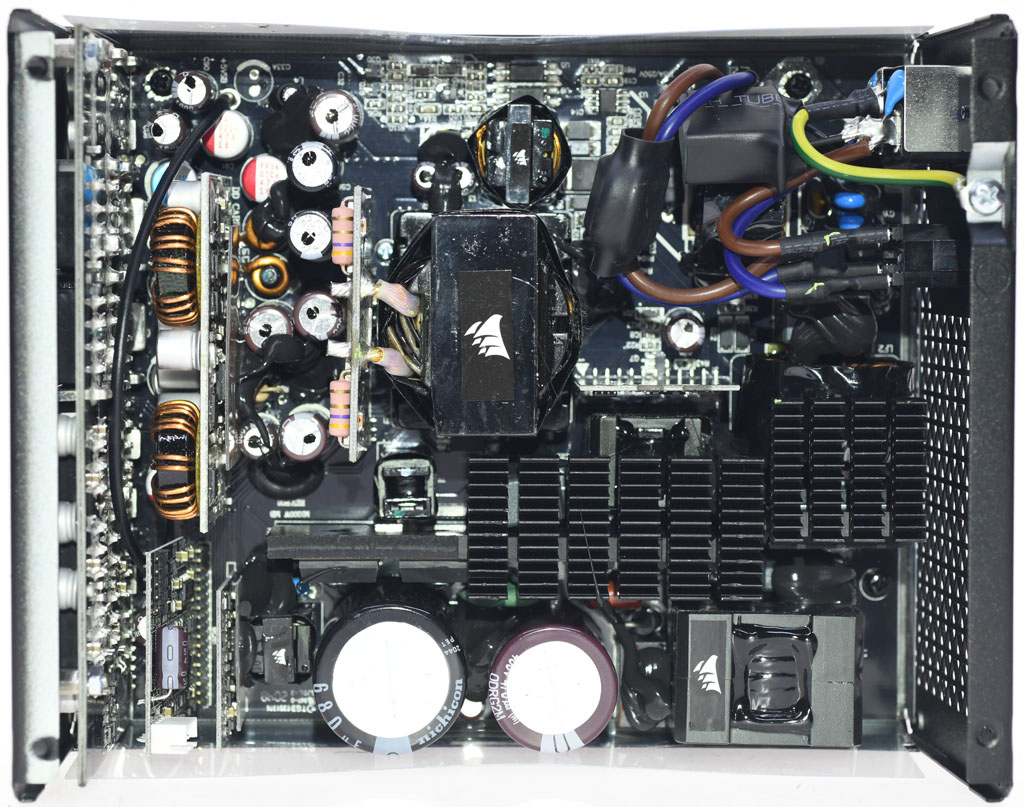

▼Corsair RM1000X 1000W為CWT代工,採用APFC、半橋諧振(HB-LLC)、二次側12V同步整流,並經由DC-DC轉換3.3V/5V

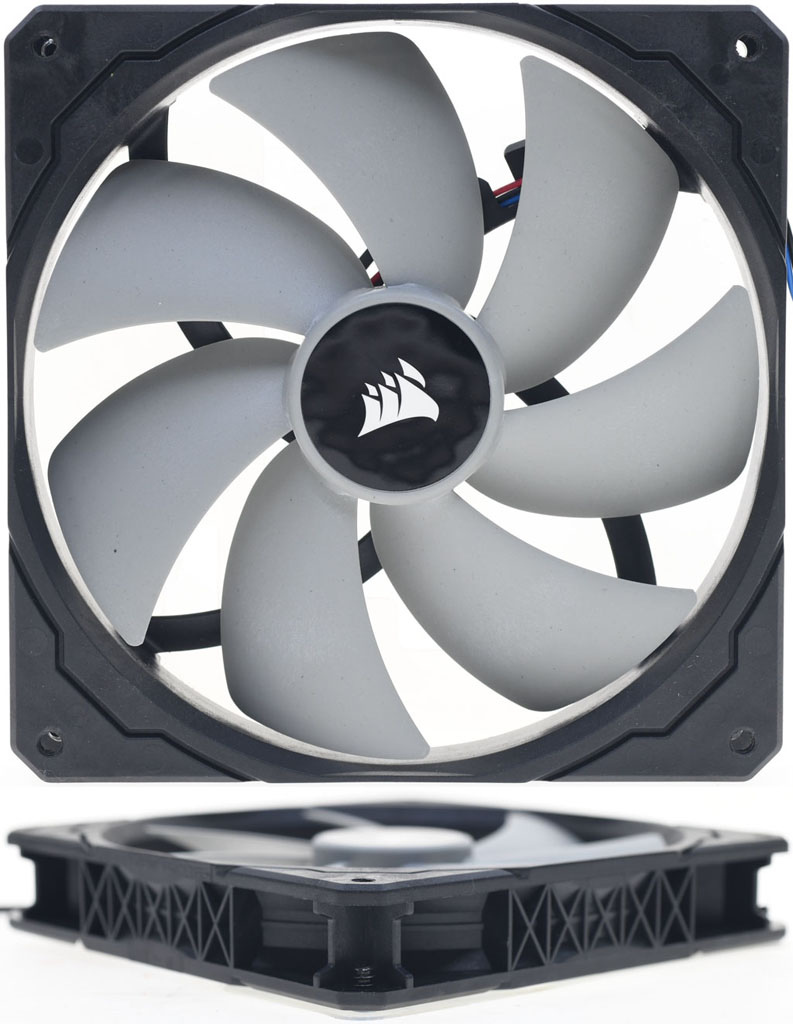

▼使用CORSAIR NR140ML磁浮軸承14公分12V/0.27A三線式風扇,並設置氣流導風片


▼灰色扇葉軸心處有商標貼紙,黑色外框有肋條


▼電路板背面,焊點整體做工良好,大電流區域有額外敷錫處理,二次側部分區域有加上金屬片

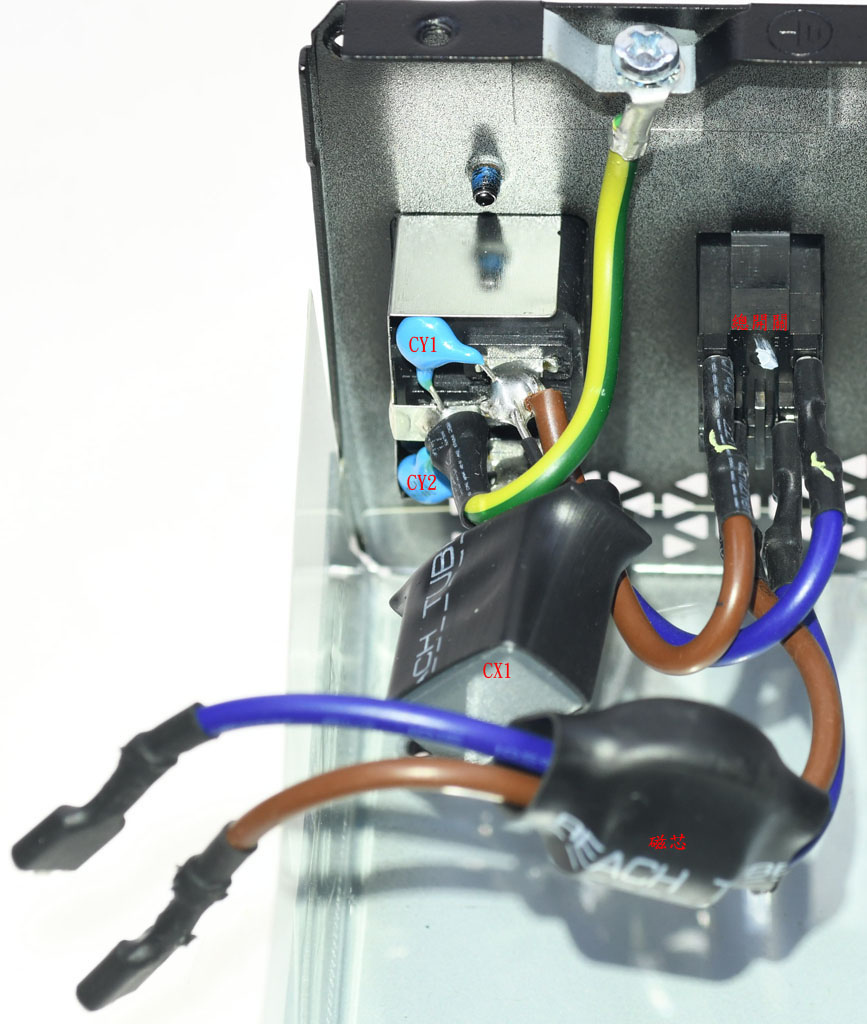

▼交流輸入插座焊點加上1個X電容及2個Y電容,插座L/N焊點處未包覆套管。DPST(雙刀單擲)總開關接點使用包覆套管的插片式連接器連接。主電路板輸入端L/N線磁芯及插片式連接器有包覆套管

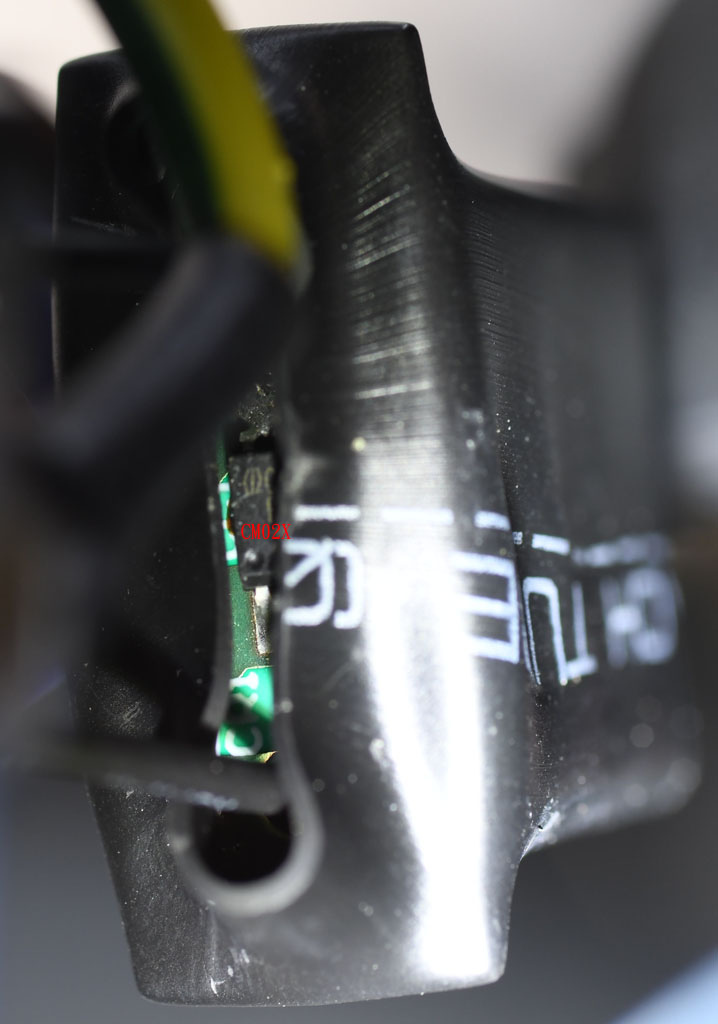

▼X電容底部的電路板上有CM02X放電IC,整個X電容包含電路板及接腳均包覆套管

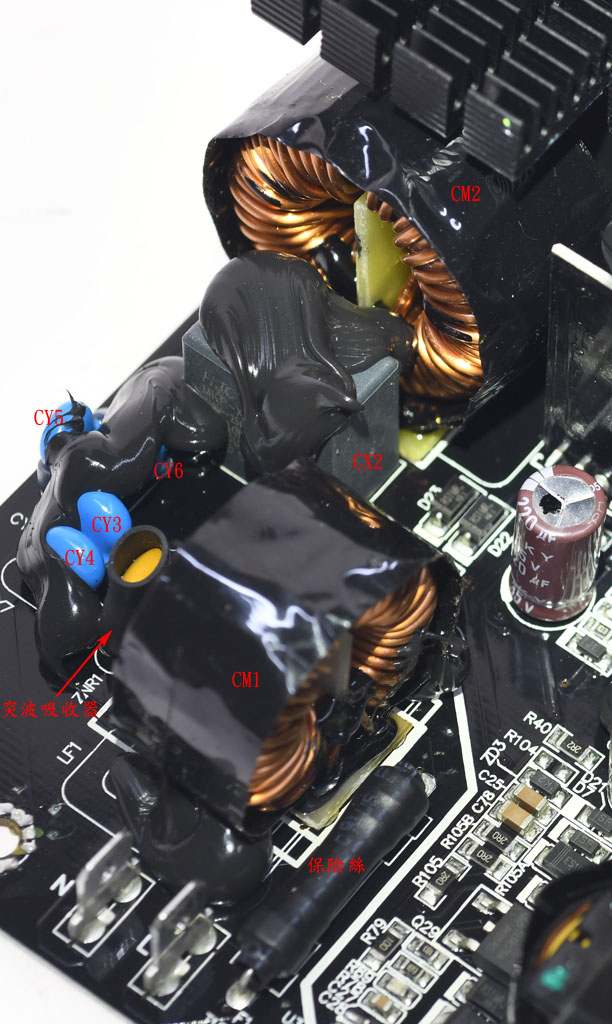

▼主電路板的交流輸入端使用插片式連接器。輸入EMI濾波電路有2個共模電感,1個X電容,4個Y電容。共模電感外包覆黑色聚酯薄膜膠帶,臥式安裝的保險絲及黃色的突波吸收器有包覆套管


▼2顆GBJ2506橋式整流器安裝在散熱片上,橋式整流器的正負接腳有包覆套管

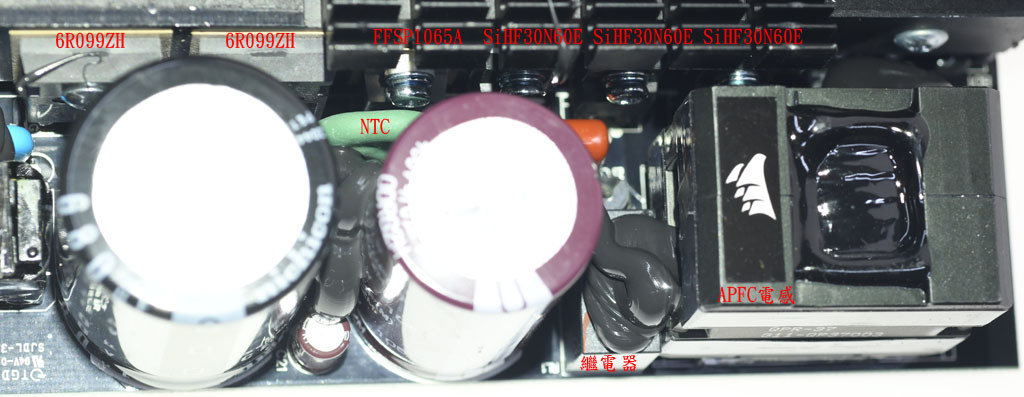

▼安裝在同一組散熱片上的APFC及一次側功率元件。APFC使用3顆VISHAY SiHF30N60E全絕緣封裝MOSFET及1顆On Semi FFSP1065A二極體。一次側半橋諧振(HB-LLC)功率級使用2顆Infineon IPW60R099ZH TO-247封裝MOSFET。APFC電感採用封閉式磁芯。APFC電容之間有用來抑制輸入湧浪電流的NTC熱敏電阻,在電源啟動後會使用APFC電感旁的繼電器將其短路,避免造成功耗損失


▼安裝在一次側散熱片旁電路子卡上的Champion CM6500UNX及Champion CM03X負責控制一次側APFC電路


▼APFC電容採用一顆Nichicon 680µF 400V GL系列電解電容(左)及一顆Nippon Chemi-con 470µF 400V KMW系列電解電容(右)並聯組合


▼藏在一次側散熱片下方的諧振電感與2個相疊的諧振電容組成一次側LLC諧振槽,主變壓器右側為一次側電流偵測用比流器。主變壓器、輔助電源電路變壓器及比流器外均包覆黑色聚酯薄膜膠帶。主變壓器二次側繞組直接焊接在子卡上,子卡上8顆On Semi NTMFS5C430N MOSFET組成二次側全波同步整流電路,子卡中間及兩旁實心金屬條除了傳遞電流外也充當散熱片使用

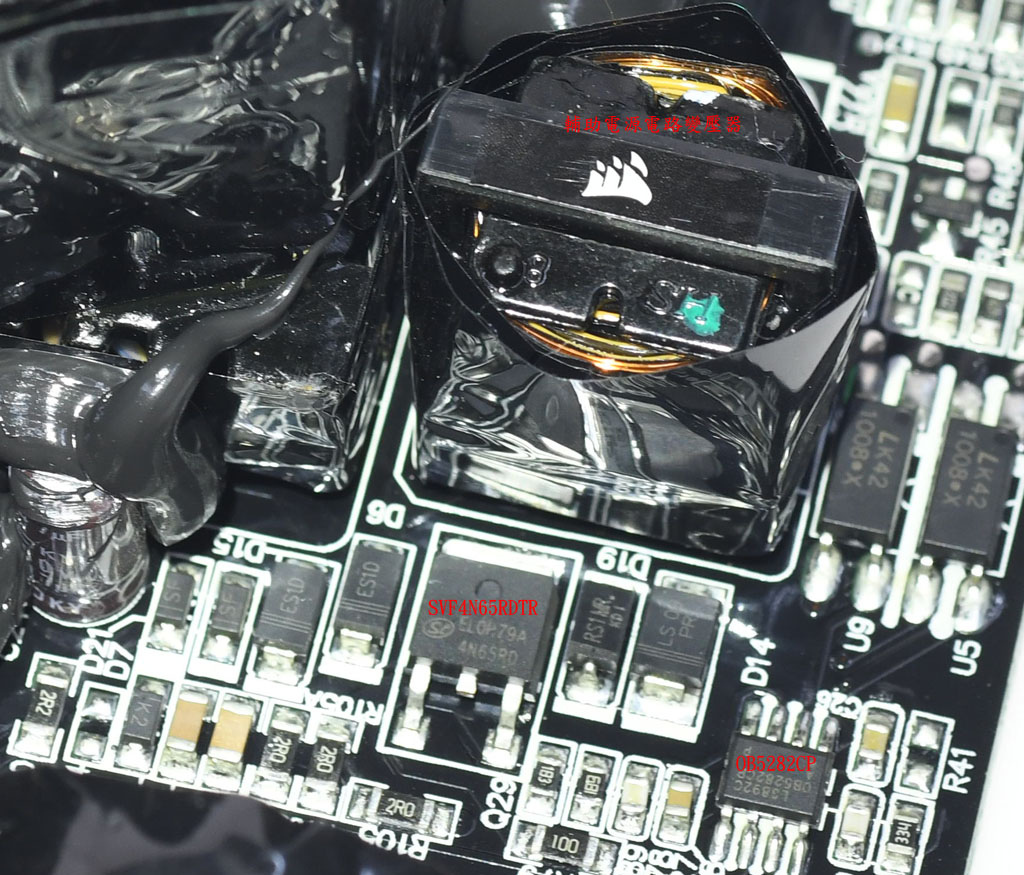

▼安裝在主電路板正面,輔助電源電路變壓器周圍的輔助電源電路,一次側PWM控制IC為On-Bright OB5282CP,一次側功率元件為Silan士蘭微電子SVF4N65RDTR MOSFET

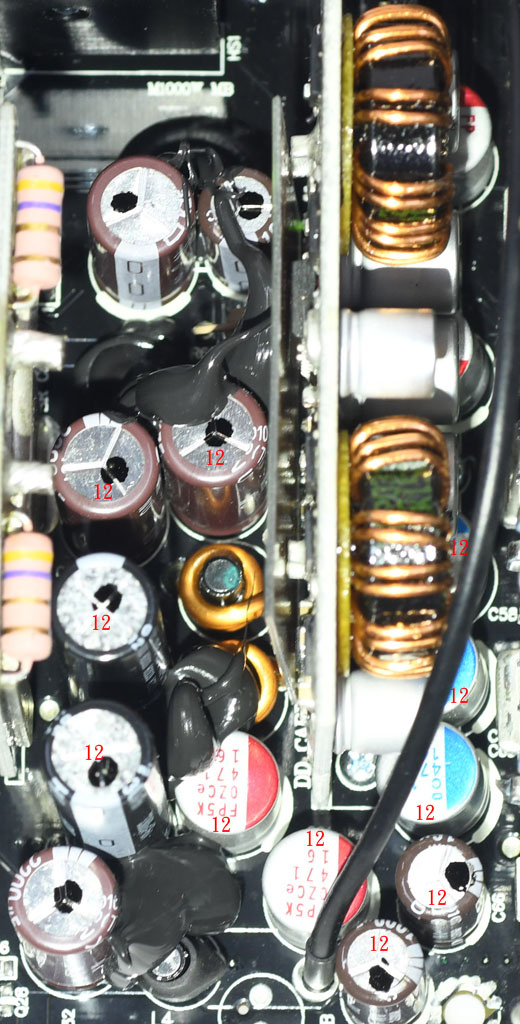

▼12V濾波電路的電感及Nichicon/Nippon Chemi-con的固態/電解電容


▼DC-DC電路子板背面覆蓋一塊內嵌銅箔的絕緣隔板,隔板下面有2組功率級,3.3V功率級(圖左)為1顆UBIQ QM3054M6(High Side)及1顆UBIQ QN3107M6N(Low Side),5V功率級(圖右)為1顆UBIQ QM3054M6(High Side)及2顆UBIQ QN3107M6N(Low Side),2組功率級連接至uPI uP3861P雙通道同步降壓控制器

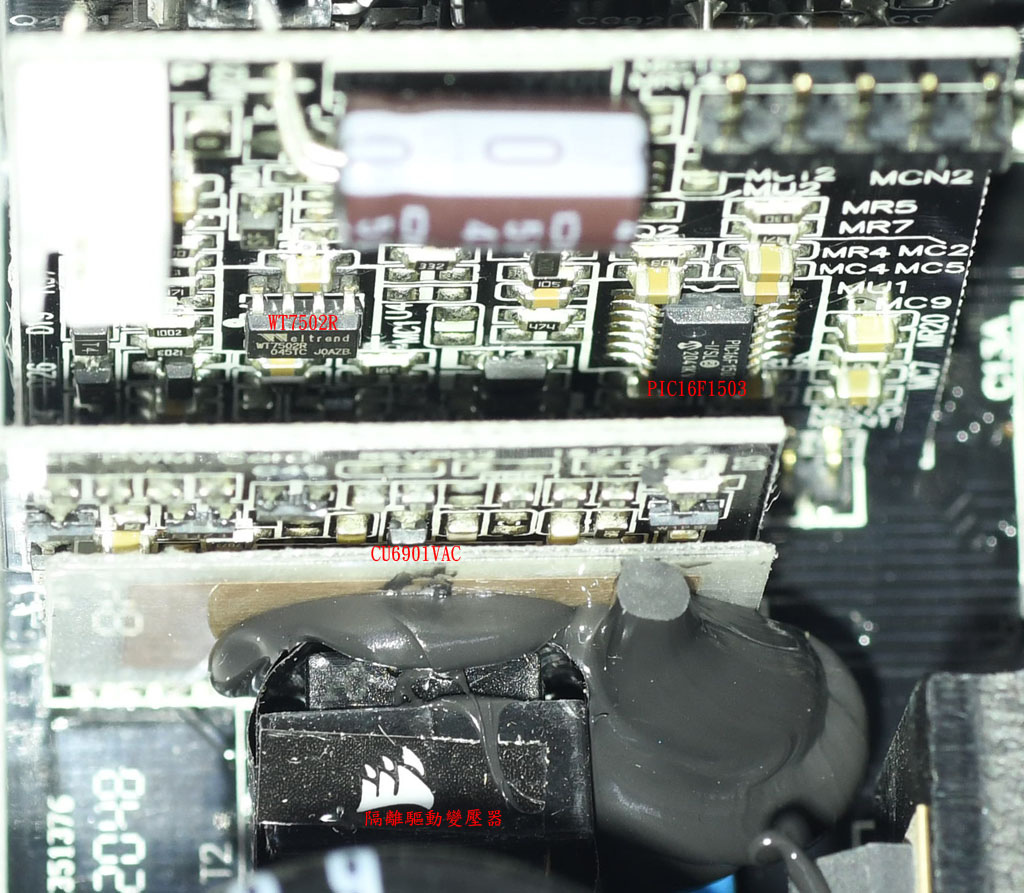

▼最前方為一次側MOSFET隔離驅動變壓器,隔離驅動變壓器與電路子卡之間有內嵌銅箔的絕緣隔板,前方較矮的電路子卡上面的Champion CU6901VAC負責控制一次側HB-LLC以及二次側12V同步整流。後方較高的電路子卡左側Weltrend WT7502R電源管理IC負責監控輸出電壓、接受PS-ON信號控制及產生Power Good信號,右側Microchip PIC16F1503八位元微控制器用來控制附加功能(例如風扇轉速控制)


▼模組化輸出插座板背面加上一些MLCC(積層陶質電容,褐色方形小元件),沒有加上絕緣隔板。背面左下方被電路子卡遮擋處有5V/5VSB切換用Sync Power SPN3006 MOSFET,單條黑色線路用來傳輸5VSB

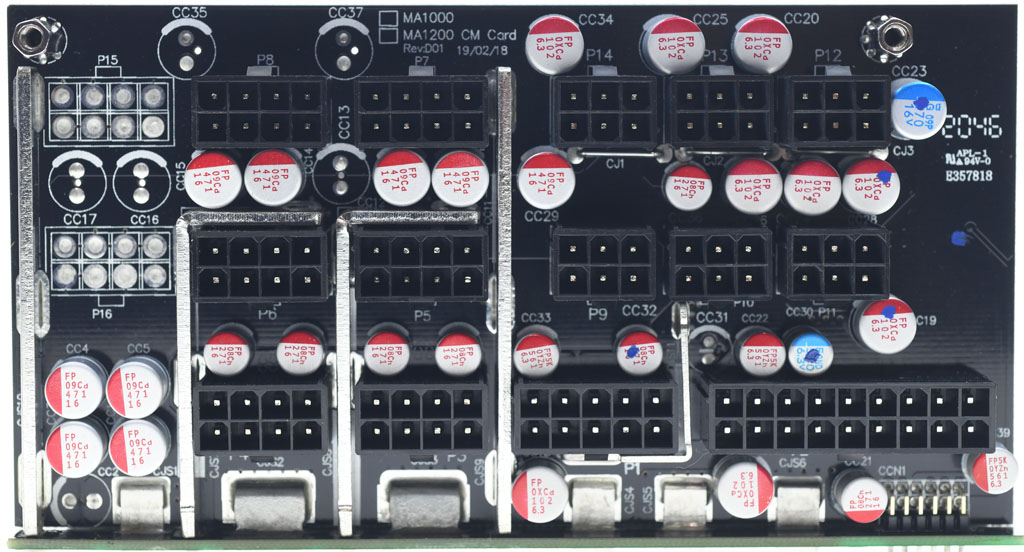

▼模組化輸出插座板使用多片實心金屬條及金屬插針與主電路板連接,可加強電流傳遞及堅固性,正面安置28顆Nichicon固態電容及2顆Nippon Chemi-con固態電容,強化輸出濾波效果

接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

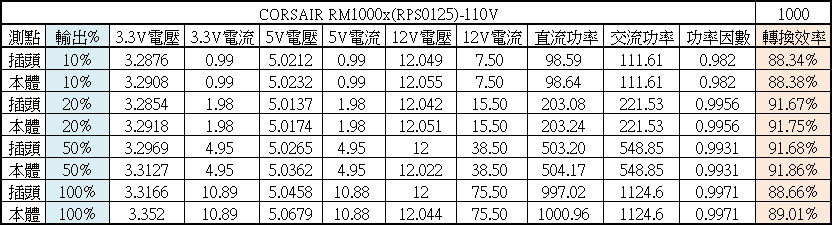

▼Corsair RM1000X 1000W於20%/50%/100%下效率分別為91.67%/91.68%/88.66%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.04%至0.35%的影響


▼Corsair RM1000X 1000W輸出10%、20%、50%、100%的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50%輸出下功率因數為0.9931,符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求

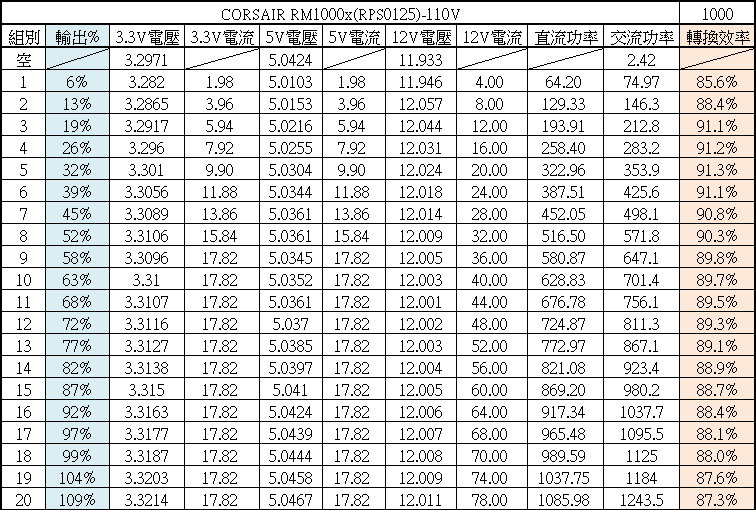

▼綜合輸出負載測試,輸出58%時3.3V/5V電流達18A後就不再往上加,3.3V/5V/12V電壓記錄如下表

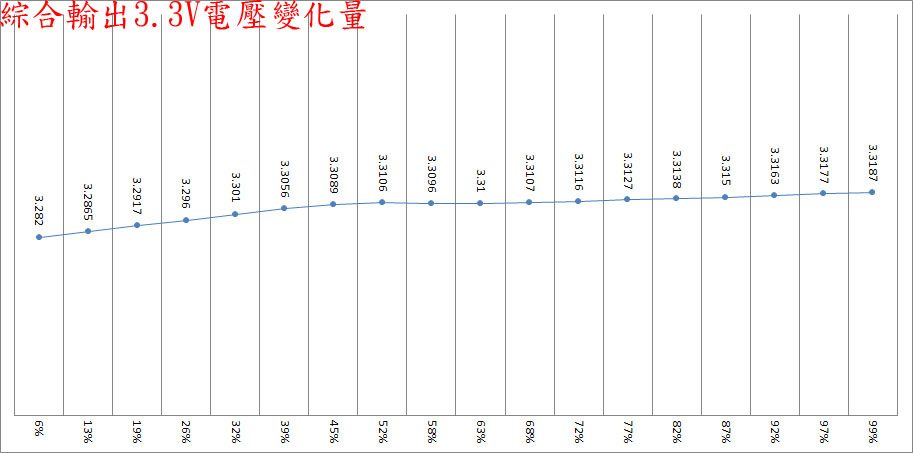

▼綜合輸出6%至99%之間3.3V輸出電壓最高與最低點差異為36.7mV

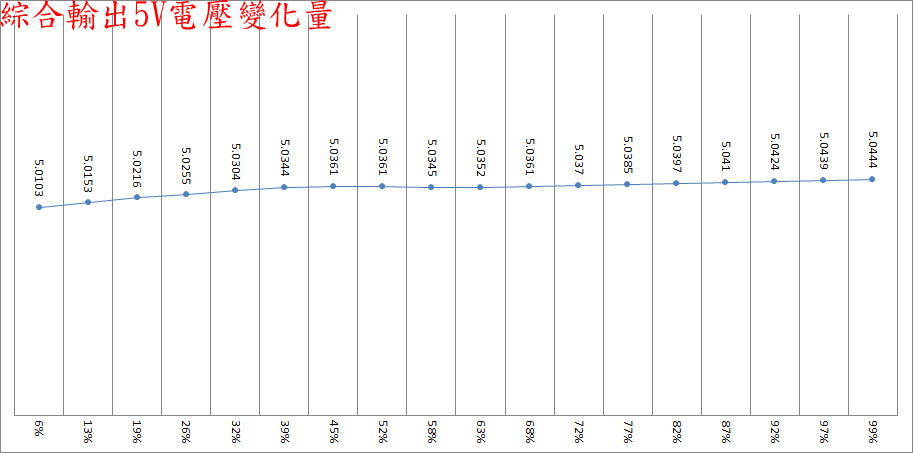

▼綜合輸出6%至99%之間5V輸出電壓最高與最低點差異為34.1mV


▼綜合輸出6%至99%之間12V輸出電壓最高與最低點差異為111mV

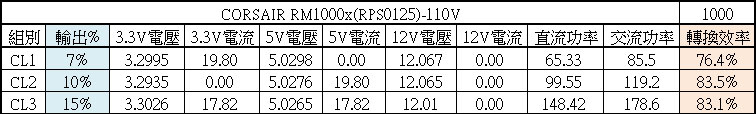

▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)

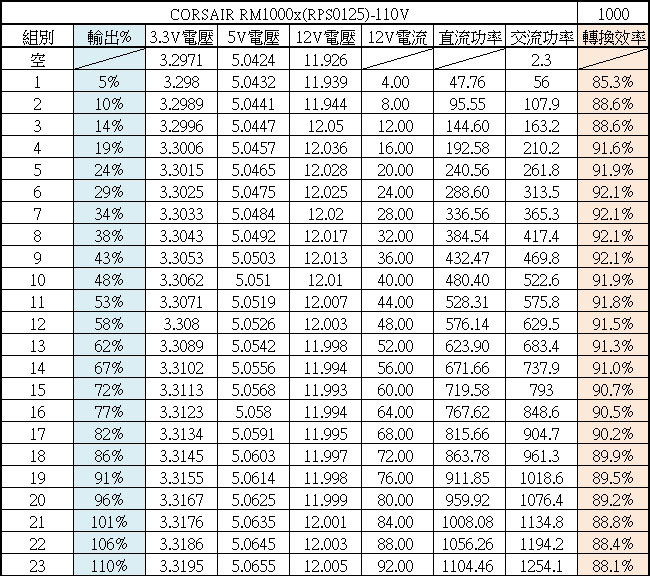

▼純12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表

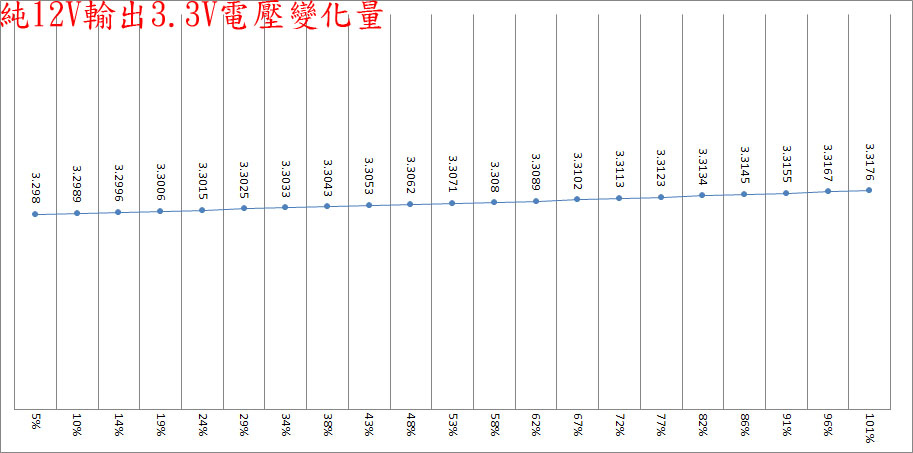

▼純12V輸出5%至101%之間3.3V輸出電壓最高與最低點差異為19.6mV

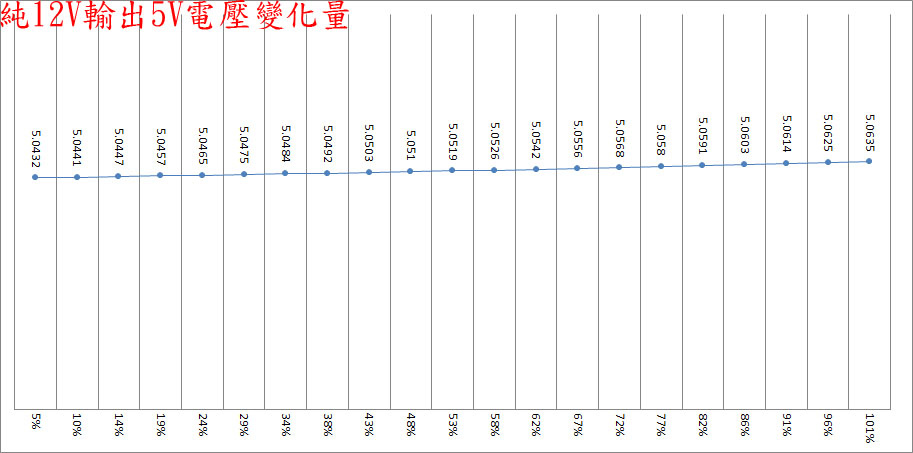

▼純12V輸出5%至101%之間5V輸出電壓最高與最低點差異為20.3mV

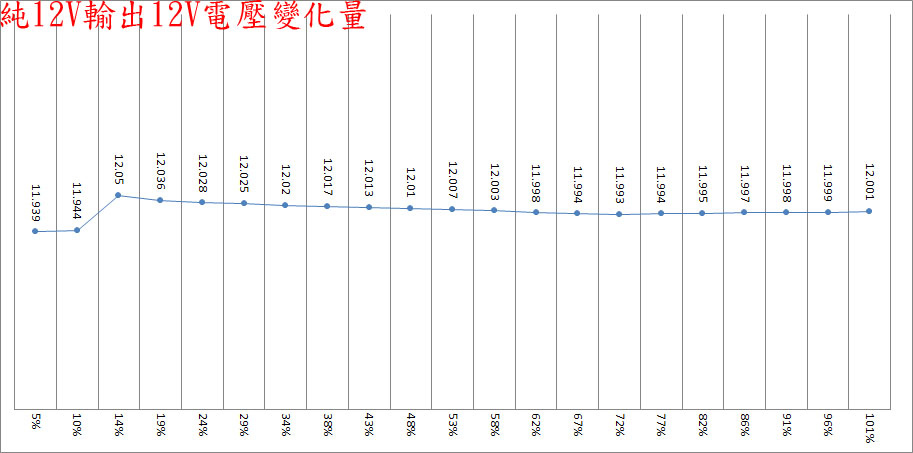

▼純12V輸出5%至101%之間12V輸出電壓最高與最低點差異為111mV

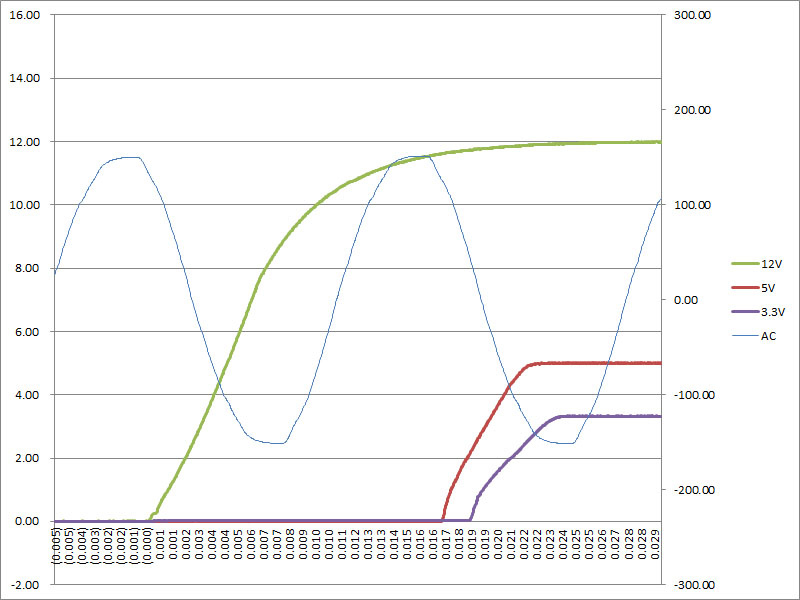

▼電源PS-ON信號啟動後直接3.3V/18A、5V/18A、12V/70A滿載輸出下各電壓上升時間圖,從12V開始上升處當成起點(0.000s)時,12V上升時間為25ms,5V與3.3V上升時間為6ms

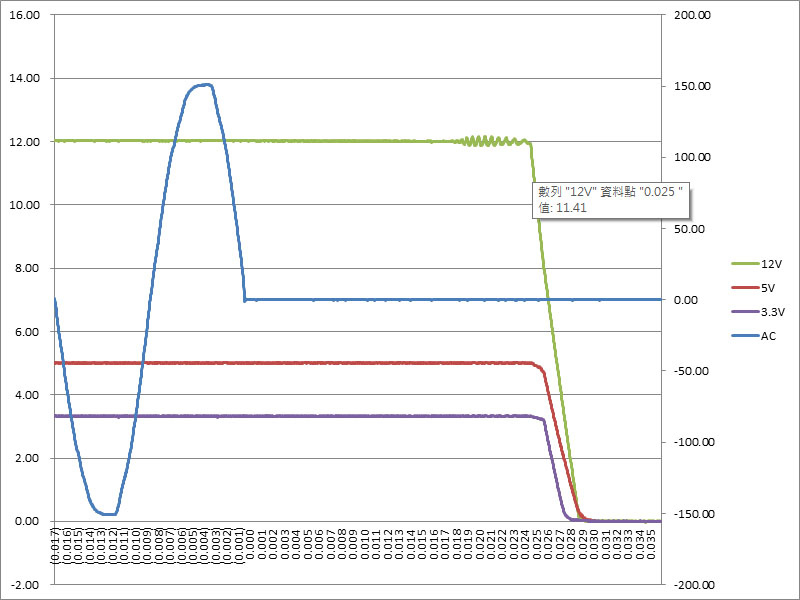

▼3.3V/18A、5V/18A、12V/70A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於19ms開始產生波動,25ms壓降至11.4V(圖片中資料點標籤)


以下波形圖,CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

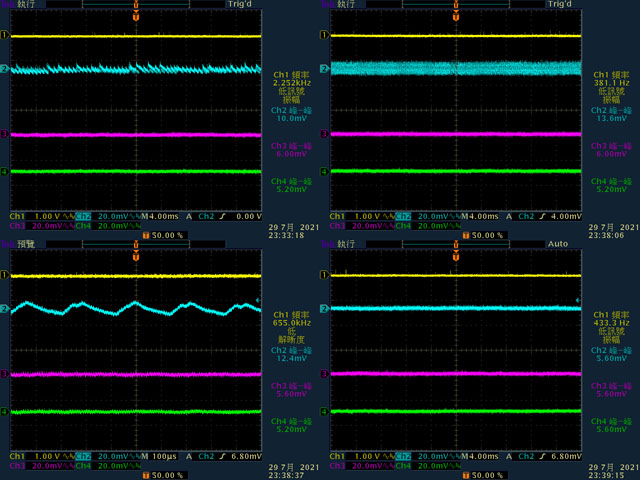

▼輸出無負載至12V/16A區間,12V漣波的波型會依輸出電流改變


▼當輸出達12V/17A以上,漣波波型便維持固定


▼於3.3V/18A、5V/18A、12V/70A(綜合全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為10mV/9.6mV/7.2mV,高頻漣波分別為6mV/9.2mV/7.2mV

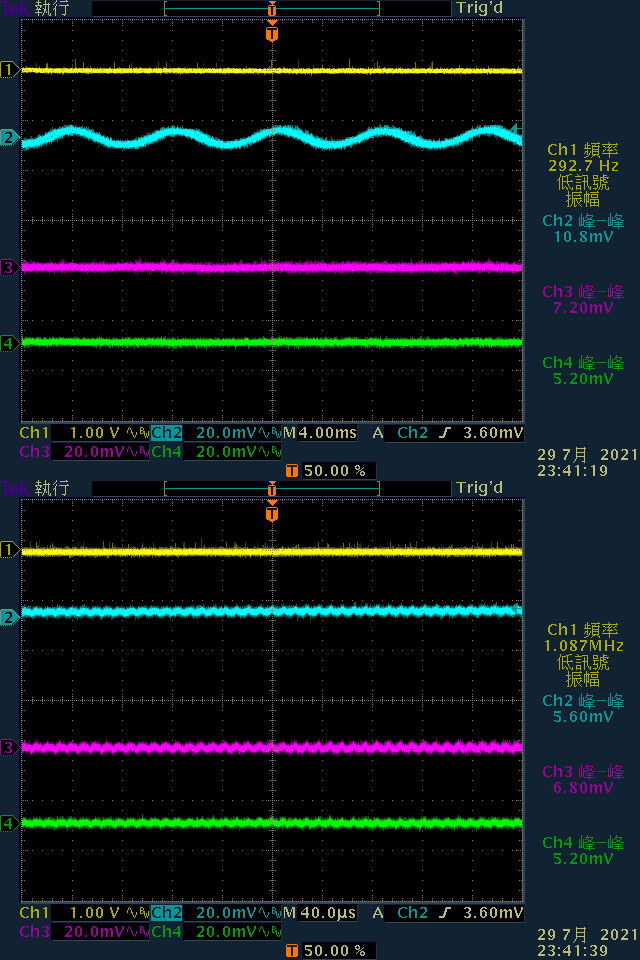

▼於12V/84A(純12V全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為10.8mV/7.6mV/6.4mV,高頻漣波分別為6mV/7.2mV/6.4mV

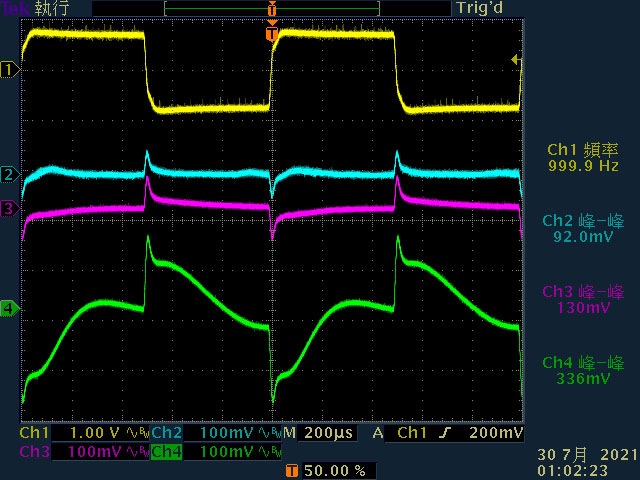

▼3.3V啟動動態負載,變動範圍5A至15A,維持時間500微秒,最大變動幅度336mV,同時造成5V產生130mV、12V產生92mV的變動

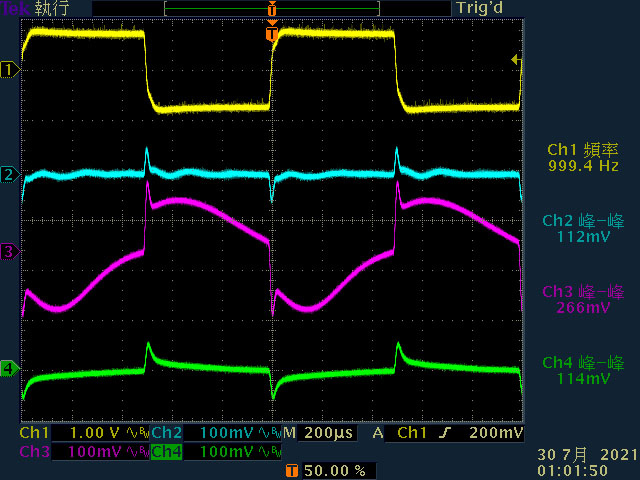

▼5V啟動動態負載,變動範圍5A至15A,維持時間500微秒,最大變動幅度為266mV,同時造成3.3V產生114mV、12V產生112mV的變動

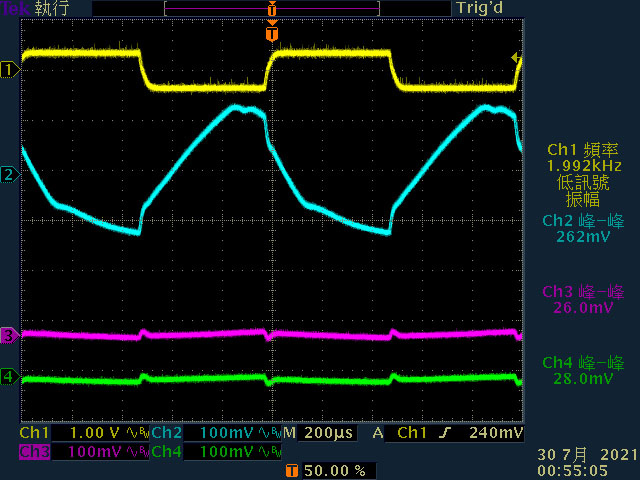

▼12V啟動動態負載,變動範圍5A至25A,維持時間500微秒,最大變動幅度為262mV,同時造成3.3V產生28mV、5V產生26mV的變動

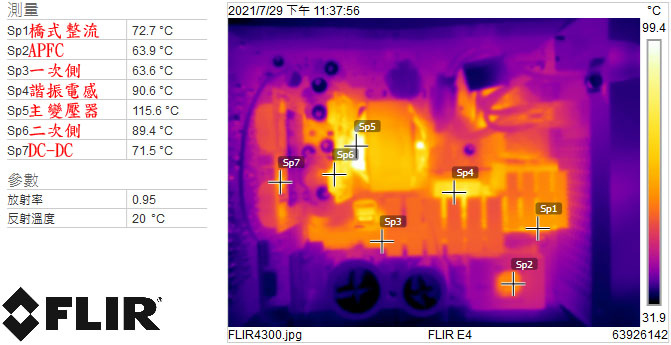

▼電源供應器滿載輸出下內部的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)


▼電源供應器滿載輸出下橋式整流/APFC電感/APFC MOSFET/一次側MOSFET(上圖)及諧振電感/主變壓器/二次側MOSFET(下圖)的紅外線熱影像圖

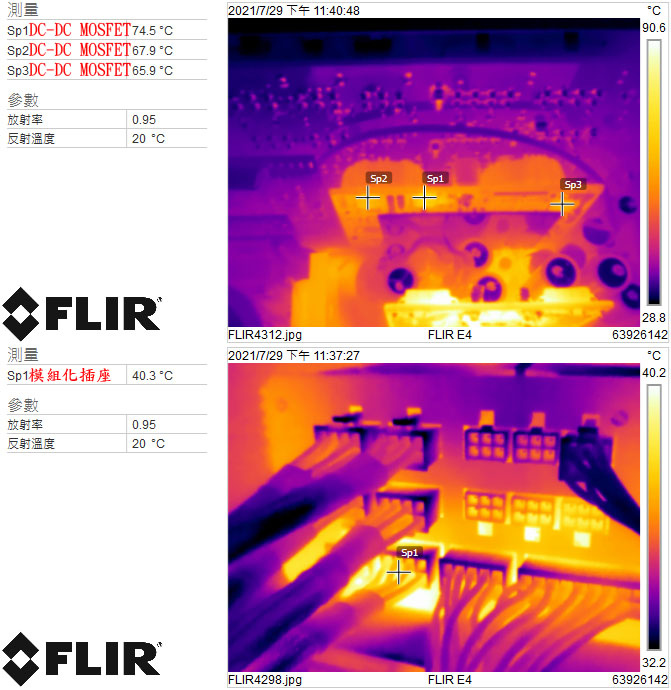

▼電源供應器滿載輸出下DC-DC MOSFET(上圖)及模組化插座(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

本體及內部結構心得小結:
◆採用全模組化設計,搭配黑色編織網包覆及帶狀模組化線組,處理器供電提供3個EPS 4+4P接頭,顯示卡供電提供6個PCIE 6+2P接頭,週邊裝置提供14個直角SATA及8個省力易拔大4P,未提供小4P接頭或轉接線
◆模組化線組中,ATX 24P接頭3.3V/5V/12V、EPS 4+4P/PCIE 6+2P接頭12V的線路上增設穩定輸出用電容
◆沖壓加工三角孔洞風扇護網,低負荷下風扇不運轉,負荷提高後啟動溫控運轉
◆交流輸入插座焊點加上X/Y電容,放電IC裝在X電容底部,插座與主電路板的L/N線透過插片式連接器連接總開關。插片式連接器、L/N交流線磁芯、保險絲及突波吸收器均有包覆套管,交流輸入插座L/N焊點未包覆套管
◆電路板背面焊點整體做工良好,大電流線路有敷錫處理,二次側部分區域加上金屬片
◆採用Champion方案APFC、HB-LLC及同步整流輸出12V,並透過DC-DC轉換3.3V/5V
◆APFC MOSFET使用VISHAY,一次側HB-LLC使用Infineon,APFC二極體/二次側同步整流使用On Semi,DC-DC MOSFET使用UBIQ。APFC MOSFET使用全絕緣封裝,一次側MOSFET使用TO-247封裝
◆內部採用Nippon Chemi-con、Nichicon品牌固態/電解電容
◆二次側電源管理IC偵測輸出電壓是否在正常範圍,搭配微控制器控制風扇
◆模組化插座板與主電路板間大電流路徑採用實心金屬條及金屬插針焊接連接

各項測試結果簡單總結:
◆Corsair RM1000X 1000W於20%/50%/100%下效率分別為91.67%/91.68%/88.66%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆Corsair RM1000X 1000W的功率因數修正,滿足80PLUS0金牌認證要求
◆偏載測試,12V維持空載,分別測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均無出現超出±5%範圍情形
◆電源啟動至綜合全負載輸出狀態,12V上升時間為25ms,3.3V/5V上升時間為6ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷,12V於19ms開始產生波動,25ms降至11.4V
◆輸出漣波測試,輸出無負載至12V/16A區間,12V漣波的波型會依輸出電流改變,當輸出達12V/17A以上,漣波波型便維持固定;於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為10mV/9.6mV/7.2mV;於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為10.8mV/7.6mV/6.4mV
◆3.3V/5V動態負載測試,變動範圍5A至15A,維持時間500微秒,最大變動幅度分別為336mV/266mV
◆12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為262mV
◆熱機下3.3V過電流截止點在33A(165%),5V過電流截止點在33A(165%),12V過功率截止點在107A(128%)

報告完畢,謝謝收看
