近兩年...一體型式的模組水冷大行其道

許多廠商為了其忠實粉絲也都開始前進這塊市場

在散熱產品領域耕耘多年的 Thermaltake

在去年推出了自家品牌的產品後

今年再接再厲推出了Water2.0

狐仔前接日子也幫朋友弄了一個...來讓他的火龍在今年能更冷靜一些

於是我們兩個在某晚就在台南的得意吉一邊拍照一邊裝機後搞出了這一篇

大夥一起來瞧一下^^

showmerDSC_4661

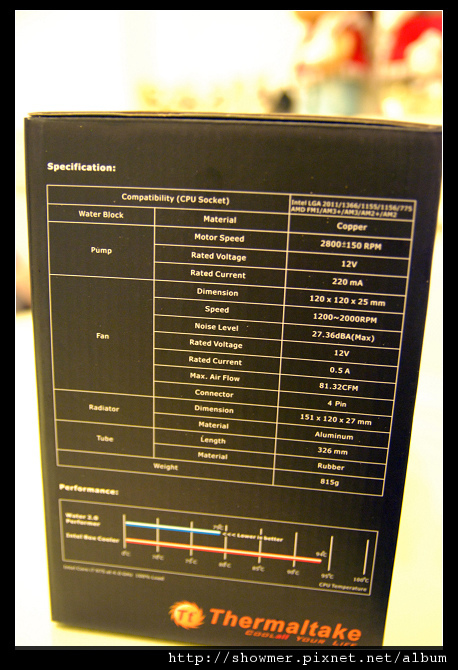

產品規格如下圖

showmerDSC_4662

來看產品吧

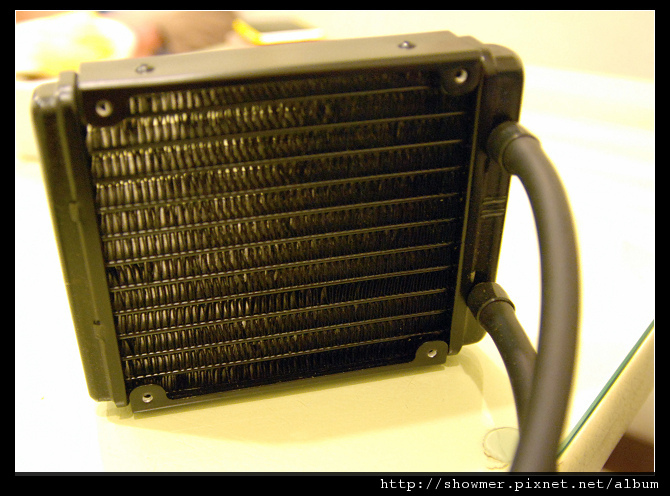

這是冷排...不是很厚

以此類型的水冷來說...算是標準型的

showmerDSC_4665

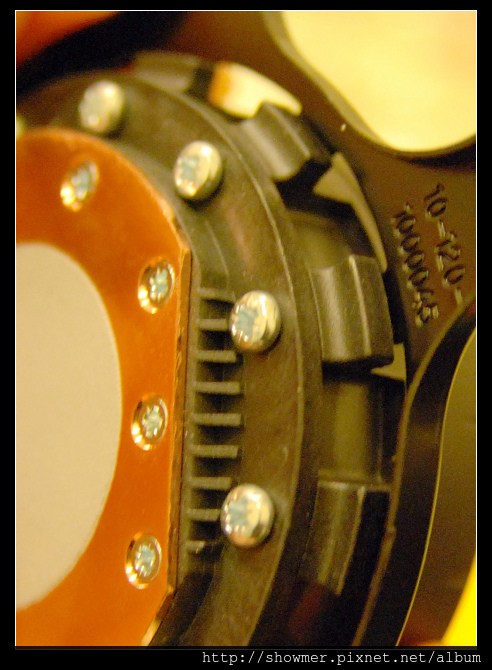

冷頭+PUMP的部份

這造型一出來...我想大多數的朋友應該心裡都有數了

(與Corsair現售的系列不同一家)

不管如何...這也算是一種穩定性的保證^^

showmerDSC_4666

90度活動式彎管

這邊是此類型水冷最脆弱的點

各位朋友請別沒事手賤用力去敲這邊

然後再來為漏水事件哭泣

showmerDSC_4667

不同於其他基本款的

Tt的基本款附上風扇兩顆...還有PWM Y型線

showmerDSC_4669

showmerDSC_4670

接下來就一步步裝上去吧

朋友的主機板是AMD的

所以安裝前要先拆除原有的底板

然後換上水冷附送的

showmerDSC_4680

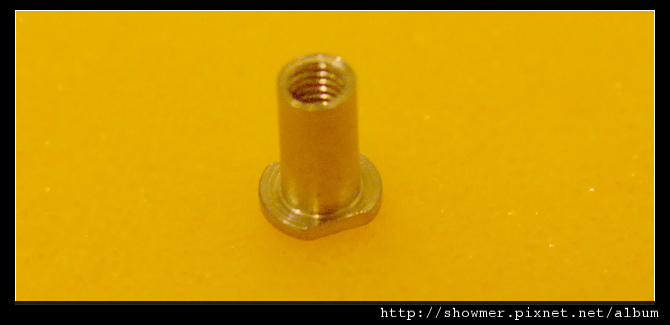

上圖中的金屬物為這個

安裝實要注意方向性...且務必推到底

showmerDSC_4678

然後裝後冷頭的扣板

找好你想裝的角度後...把扣板的與冷頭的卡筍接合

showmerDSC_4674

然後裝上扣件板的固定環

showmerDSC_4675

showmerDSC_4676

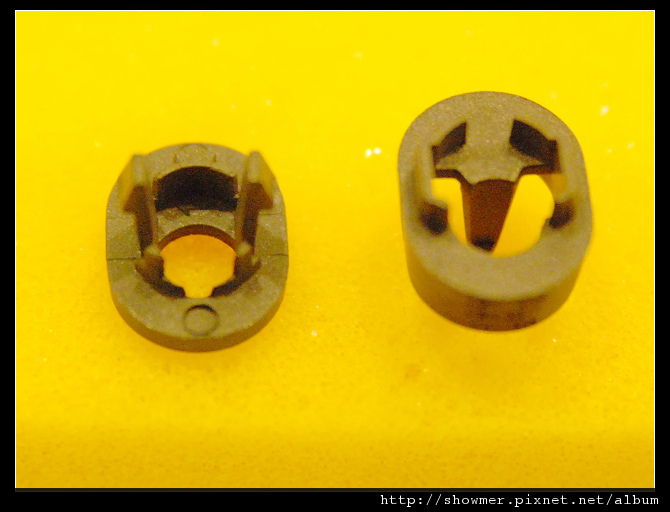

然後安裝這個(老實講...狐仔不知道該如何稱呼它)

具方向性...安裝時請別硬來

捅不進去有時只是沒找到對的洞(咦???)

showmerDSC_4684

showmerDSC_4681

然後選對螺絲(比較粗的是 socket 2011 用的)

showmerDSC_4686

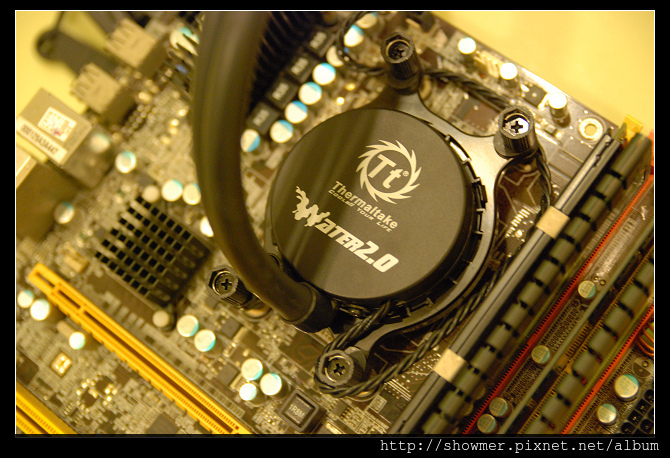

裝上去^^

showmerDSC_4688

手軟到底便可...不要用螺絲起子硬來

showmerDSC_4690

然後再裝進機箱內便完工了

這是裝水冷前(散熱器為OCZ出品的V)

showmerIMAG0373

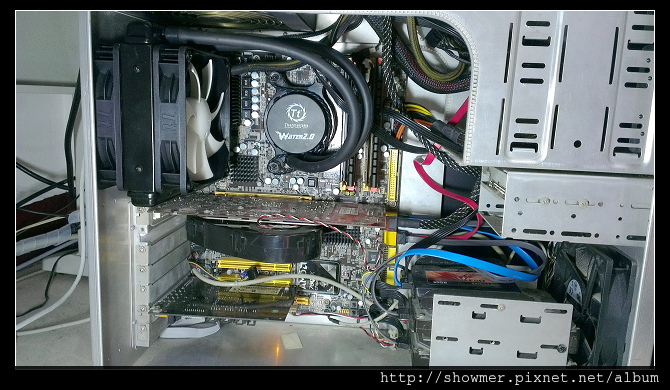

這是裝水冷後...空間感大好^^

showmerIMAG0377

接下來是實跑

跟過去一樣

這一切因為不在專業實驗室內進行的

所以您所看到的一切僅供參考

而如各位前面所看到的

朋友的散熱器跟這一組水冷比起來

是100%被打臉的

所以這邊我們只看水冷的超頻前後差異

運作時溫度為冷氣房25度

無超頻狀態(3.2g 1.35v)

showmer3

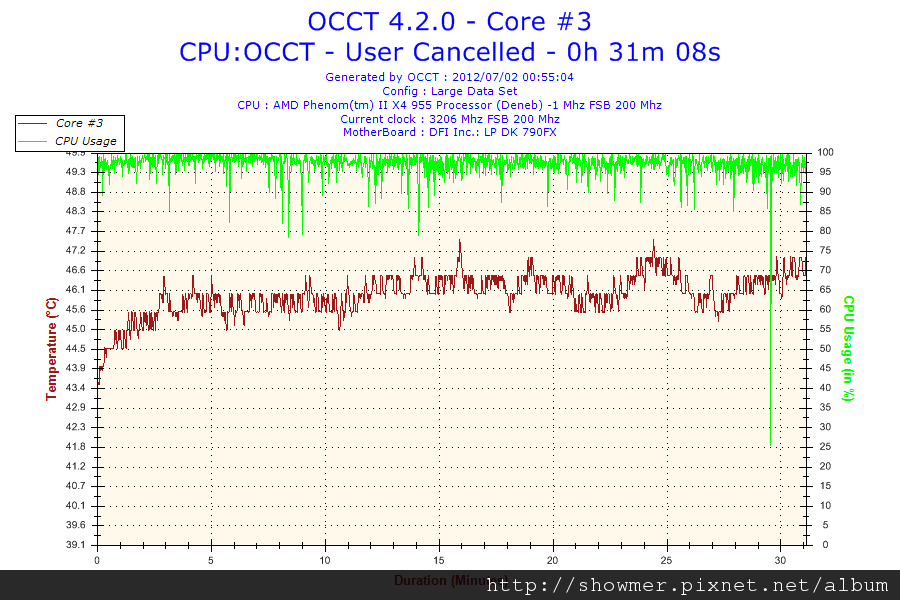

各核心溫度變化圖

2012-07-02-00h55-Core #0

2012-07-02-00h55-Core #1

2012-07-02-00h55-Core #2

2012-07-02-00h55-Core #3

超頻後(4G 1.46V)

showmer4

各核心的溫度變化圖

2012-06-30-23h06-Core #0

2012-06-30-23h06-Core #1

2012-06-30-23h06-Core #2

2012-06-30-23h06-Core #3

從試跑中大約可以看到

未超頻前高低溫差約6度

超頻後的高低溫差約11度

以如此輕薄的冷排來說算是不錯的表現

看來雙風扇的助益的確不少

以上報告完畢

手滑買這類產品回家的朋友記得要玩雙風扇XD

 (就算原始設定是單風扇...也要改裝喔)
