不久之前網路上風風火火的吵著 Corsair SF Series SF750 會自爆的消息

吵到海盜船的電源供應器線的產品總監出來跟大家面對，順便堅稱自己選擇的產線沒有問題

順便把國內的幾家代工廠全部貶低了一遍

在這個戰火延燒到 PTT 之後，狼大還被點名出來評論～所以才出現了這一篇測試

但在那之前，我們還是要先提醒一下有這一顆電源供應器的朋友特別注意一下

其實國內早在一個月之前就已經有發出招回的公告嚕

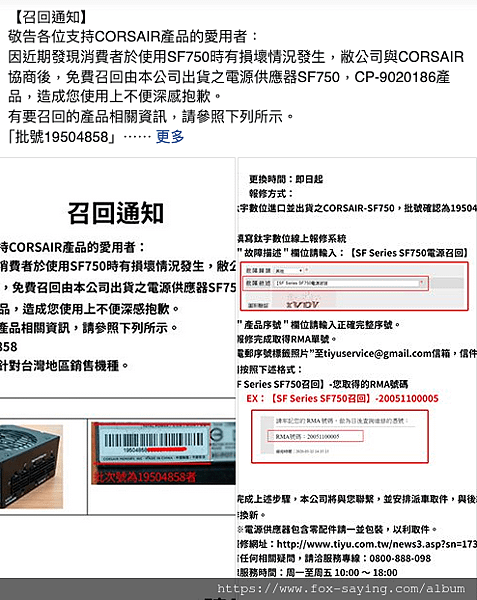

所以大家請看一下台灣代理商鈦宇在粉絲團所發出的招回公告

重點內容如下

【召回通知】
敬告各位支持CORSAIR產品的愛用者：
因近期發現消費者於使用SF750時有損壞情況發生，敝公司與CORSAIR協商後，免費召回由本公司出貨之電源供應器SF750，CP-9020186產品，造成您使用上不便深感抱歉。
有要召回的產品相關資訊，請參照下列所示。
｢批號19504858」
＊本公告僅針對台灣地區銷售機種。

一、 更換時間：即日起

二、 報修方式：
鈦宇數位進口並出貨之CORSAIR-SF750，批號確認為19504858者

1. 填寫鈦宇數位線上報修系統
2. ＂故障描述＂欄位請輸入：【SF Series SF750電源召回】
3. ＂產品序號＂欄位請輸入正確完整序號。
4. 報修完成取得RMA單號。
5. 電郵序號標籤照片”至tiyuservice@gmail.com信箱，信件標題請按照下述格式：【SF Series SF750召回】-您取得的RMA號碼
EX：【SF Series SF750召回】-20051100005

7. 完成上述步驟，本公司將與您聯繫，並安排派車取件，與後續安排換新。
8. ※電源供應器包含零配件請一並包裝，以利取件。

※報修網址：https://www.tiyu.com.tw/index.asp
如有任何相關疑問，請洽服務專線：0800-888-098
專線服務時間：周一至周五 10:00 ～ 18:00

雖然大家都知道這不是很迅速的招回更換方式，但也遠比沒有好太多了

接下就來看狼大測試這顆電源供應器吧

此顆序號為1930開頭，不在回收影響序號範圍內

Corsair SF750輸出接頭數量：
ATX20+4P：1個
CPU12V 4+4P：2個
PCIE 6+2P：4個
SATA：8個
大4P：3個

外盒正面，左上有商標，右上有系列及輸出功率標示，中間為外觀圖，左下有80PLUS認證標章、7年保固圖示、特色，右下有產品名稱

外盒背面有商標、產品名稱、多國語言特色說明、外觀三視圖及尺寸標示、轉換效率圖表、風扇轉速VS功率圖表、輸出規格表

外盒上/下側面有商標、產品名稱、輸出接頭圖片/數量、80PLUS認證標章、製造商資訊、安規認證標章、條碼

外盒左/右側面有商標、輸出功率、特色、外觀圖、產品名稱

隨附配件有重要資訊卡、說明書、SFX轉ATX安裝檔板、塑膠束帶、裝飾銘牌、螺絲、魔鬼氈整線帶、14AWG交流電源線

本體外觀

本體外殼一側有Corsair商標及SF750字樣

本體外殼另一側貼上規格標籤，上面印上商標、名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、產品序號、警告訊息、安規/BSMI認證標章、產地

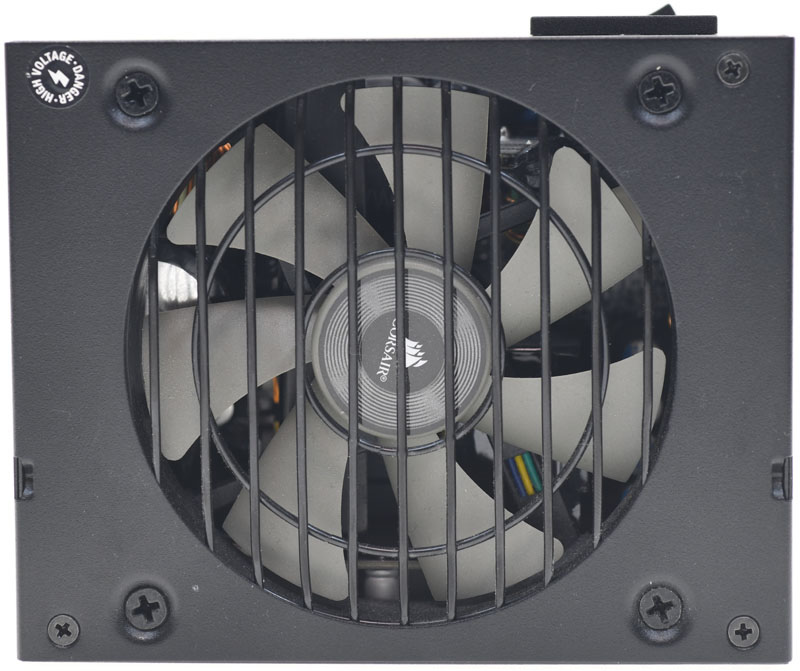

風扇護網裝在內部，風扇軸心有Corsair商標貼紙

本體背面有條狀紋路凸起及Corsair商標凹印

後方出風口處有交流輸入插座、電源總開關及一張SF750標籤

模組化線組輸出插座旁有白色字樣標示

SFX-L(左)與SFX(右)外型尺寸比較

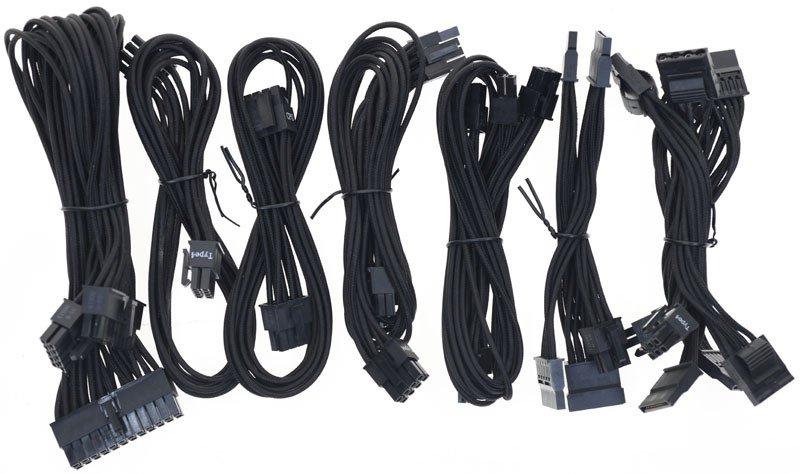

所有模組化線材均使用獨立編織網包覆處理

一組ATX24P獨立編織網包覆模組化線路，長度為29公分
兩組CPU12V 4+4P獨立編織網包覆模組化線路，長度為40公分

兩組顯示卡電源獨立編織網包覆模組化線路，提供四個PCIE 6+2P接頭，至第一個接頭長度為40公分，接頭間線路長度為10公分

兩組SATA裝置獨立編織網包覆模組化線路，提供四個直式SATA接頭，至第一個接頭長度為10公分，接頭間線路長度為11公分

一組大4P裝置獨立編織網包覆模組化線路，提供三個省力易拔大4P接頭，至第一個接頭長度為10公分，接頭間線路長度為11公分
未提供小4P接頭或轉接線

將所有模組化線路插上的樣子

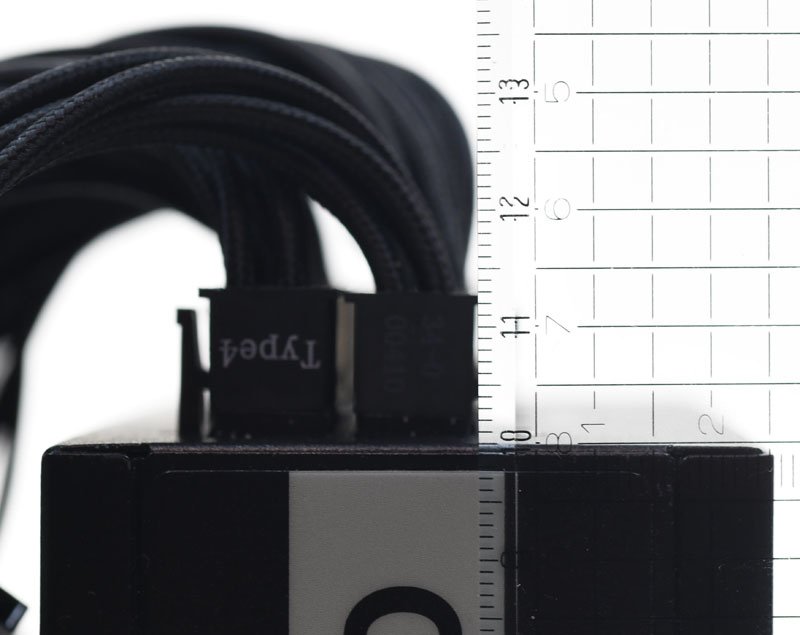

Corsair SF750電源本體長度為10公分，加上模組化接頭及自然下彎的線路後，總長度為13.5公分

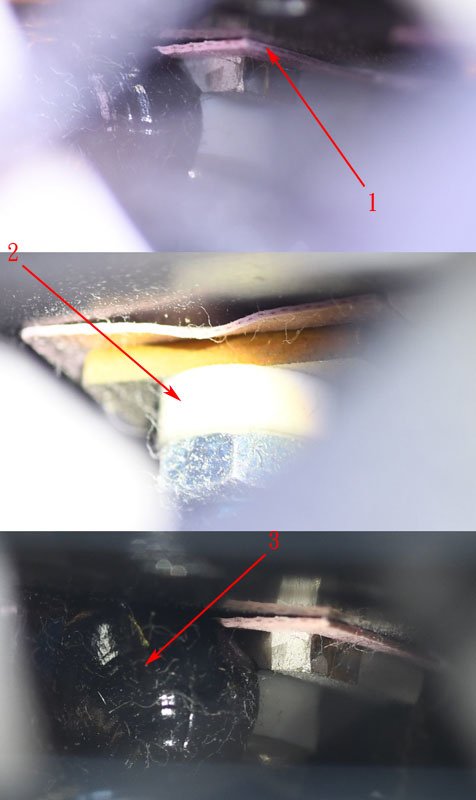

箭頭1為APFC二極體的絕緣導熱墊
箭頭2為APFC二極體的絕緣螺絲墊片
箭頭3為覆蓋在APFC二極體上的絕緣膠

接下來就是上機測試

測試文閱讀方式請參照此篇：電源測試文閱讀小指南
http://wolflsi.pixnet.net/blog/post/67908465

Corsair SF750於20%/50%/100%下效率分別為91.66%/92.62%/89.76%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.02%至0.23%左右的影響

轉換效率折線圖

綜合輸出負載測試，輸出56%時3.3V/5V達到電源供應器標示最大總和功率130W，所以3.3V/5V電流達15.8A以後就不再往上加，3.3V/5V/12V電壓記錄如下表

綜合輸出7%至100%之間3.3V輸出電壓最高與最低點差異為42.7mV

綜合輸出7%至100%之間5V輸出電壓最高與最低點差異為16.8mV

綜合輸出7%至100%之間12V輸出電壓最高與最低點差異為27mV

偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)

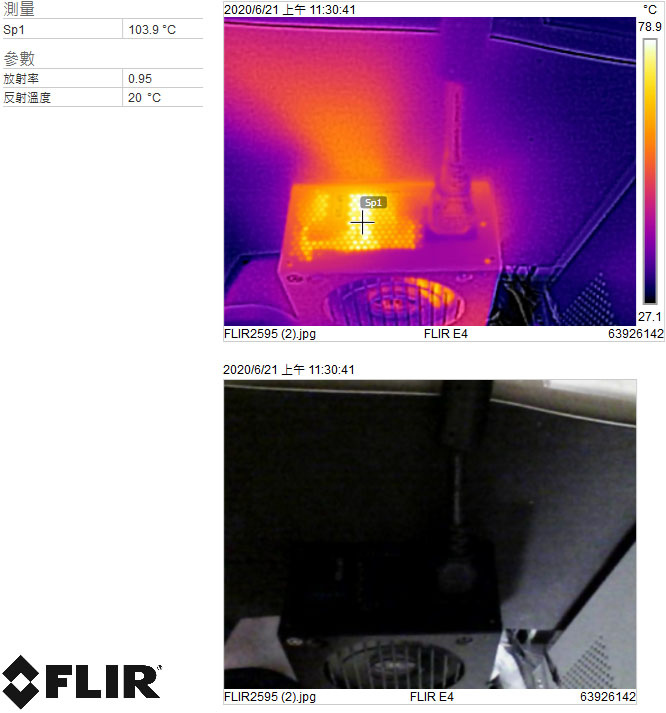

綜合輸出測試結束時於100%輸出下電源供應器後方出風口處紅外線熱影像圖，溫度最高點為103.9℃

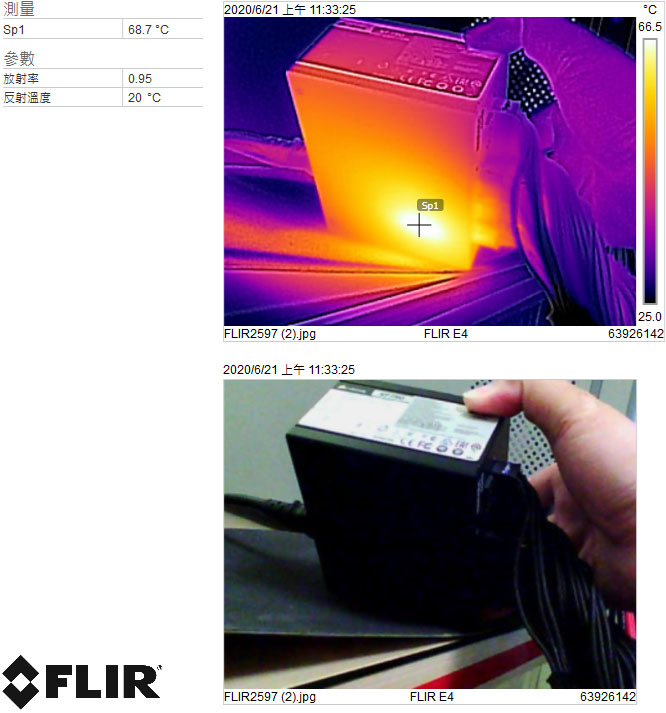

綜合輸出測試結束時於100%輸出下電源供應器背面紅外線熱影像圖，溫度最高點為68.7℃

12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表

純12V輸出5%至101%之間3.3V輸出電壓最高與最低點差異為2.3mV

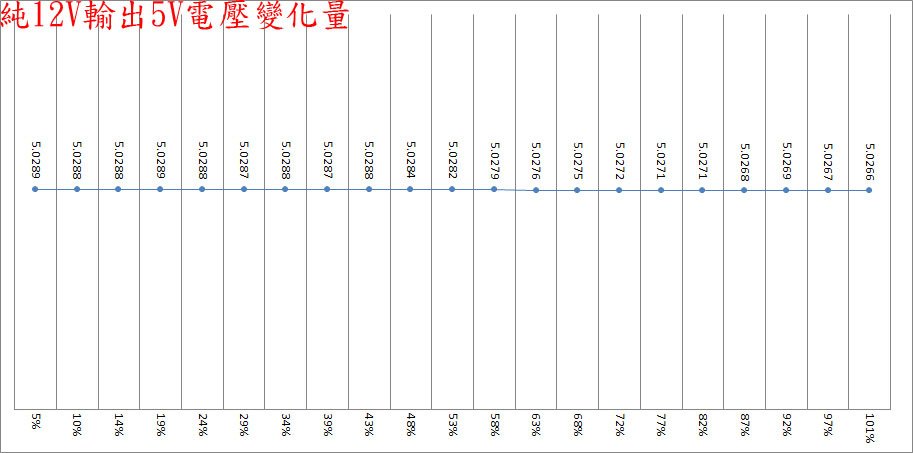

純12V輸出5%至101%之間5V輸出電壓最高與最低點差異為2.3mV

純12V輸出5%至101%之間12V輸出電壓最高與最低點差異為15mV

純12V輸出測試結束時於101%輸出下電源供應器後方出風口處紅外線熱影像圖，溫度最高點為100.5℃

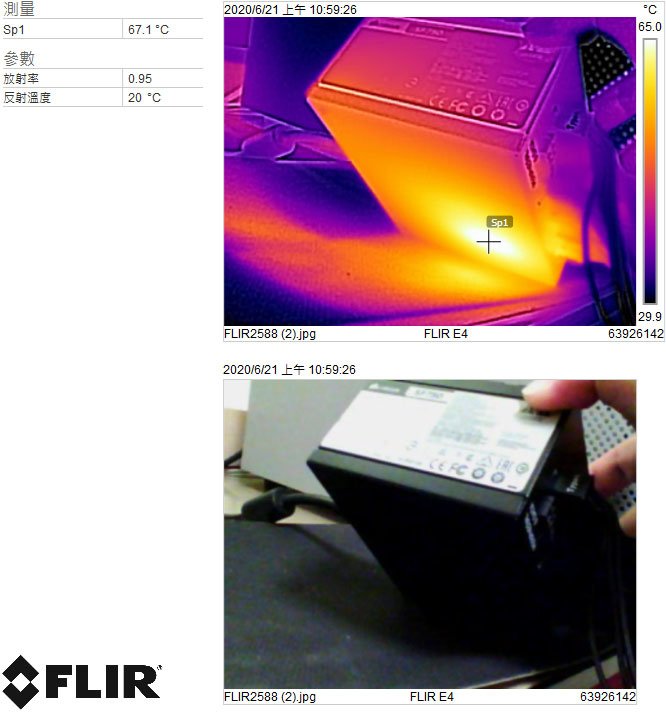

純12V輸出測試結束時於101%輸出下電源供應器背面紅外線熱影像圖，溫度最高點為67.1℃

純12V輸出測試結束時於101%輸出下電源供應器模組化插座紅外線熱影像圖，溫度最高點為37.2℃/42.1℃

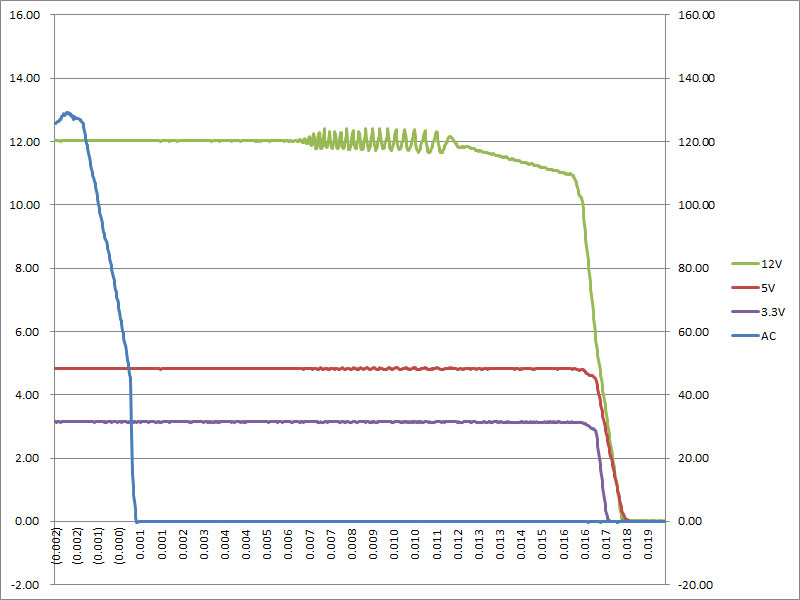

3.3V/15.8A、5V/15.8A、12V/51A滿載輸出下Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，於7ms(0.007s)出現12V輸出電壓震盪現象，於12ms(0.012s)震盪結束後輸出電壓開始下降，於16ms(0.016s)呈現雪崩式下跌，雖然雪崩式下跌時間勉強壓線通過Intel制定Hold-up time需高於16ms的要求，但下跌開始前的12V電壓已經降至11V，已經超出12V降幅5%範圍，這時電腦硬體裝置可能會因為低壓保護動作而停止運作

從接通AC電源輸入到3.3V/15.8A、5V/15.8A、12V/51A滿載輸出下Soft-start time時序圖，從交流接通處當成起點(0.000s)時，各路電壓輸出於200ms(0.2s)時呈現穩定

以下波形圖，CH1黃色波型為動態負載電流變化波型，CH2藍色波形為12V電壓波型，CH3紫色波型為5V電壓波型，CH4綠色波型為3.3V電壓波型

當輸出無負載時，各路輸出無明顯漣波

3.3V/15.8A、5V/15.8A、12V/51A靜態負載輸出下，12V/5V/3.3V各路低頻漣波分別為50.8mV/14.8mV/15.6mV，高頻漣波分別為45.6mV/14.8mV/16.4mV

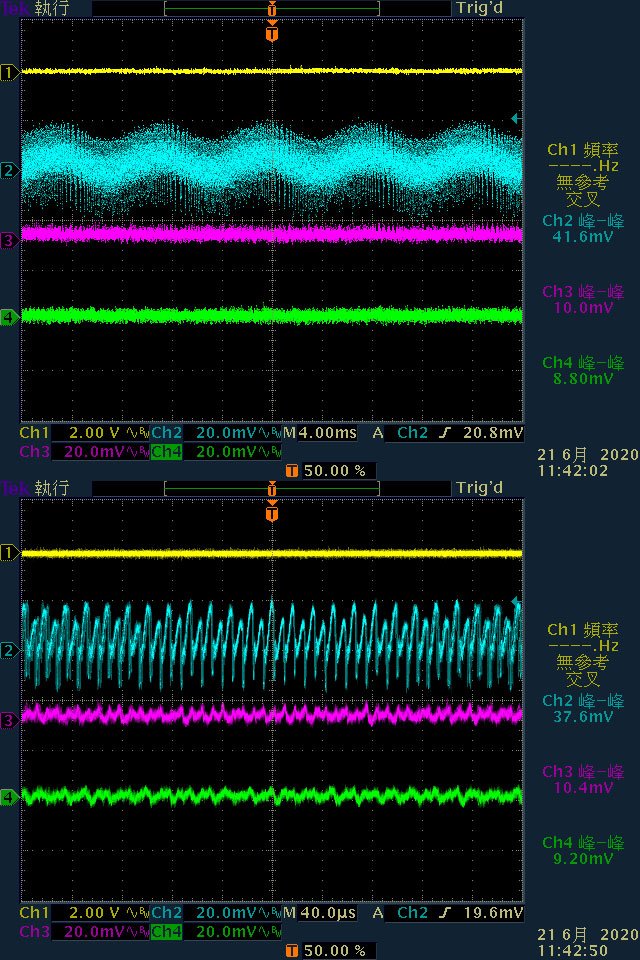

12V/63A靜態負載輸出下，12V/5V/3.3V各路低頻漣波分別為41.6mV/10mV/8.8mV，高頻漣波分別為37.6mV/10.4mV/9.2mV

3.3V啟動動態負載，最大變動幅度294mV，同時造成5V產生64mV、12V產生48mV的變動，3.3V電壓變動高峰處維持時間在200微秒左右

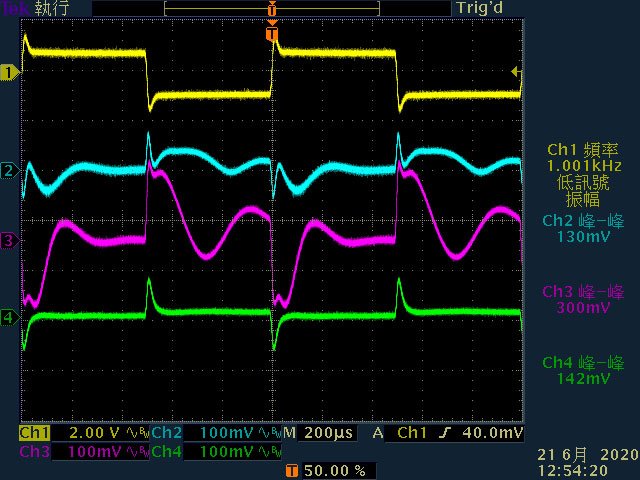

5V啟動動態負載，最大變動幅度為300mV，同時造成3.3V產生142mV、12V產生130mV的變動，5V電壓變動呈現上下擺動

12V啟動動態負載，最大變動幅度為138mV，同時造成3.3V產生24mV、5V產生28mV的變動

本體及內部結構心得小結：
1.全模組化設計，搭配獨立編織網包覆線材，不過未提供小4P電源接頭或轉接線
2.因為此電源定位給SFX小型機殼使用，各模組化線材長度均較短
3.風扇護網由內部安裝，無法拆卸清潔
4.散熱風扇於輸出負載40%以下停止運轉，輸出負載超過40%後開始啟動

各項測試結果簡單總結：
1.Corsair SF750於20%/50%/100%下效率分別為91.66%/92.62%/89.76%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
2.偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均無出現超出±5%範圍情形
3.後方出風口處橋式整流器有明顯溫度，另外背面也有明顯溫度
4.全負載輸出時，切斷AC輸入模擬電力中斷，7ms後12V輸出電壓出現震盪現象，12ms震盪結束後電壓開始下降，16ms後呈現雪崩式下跌，雖然雪崩式下跌時間勉強壓線通過Intel制定Hold-up time需高於16ms的要求，但下跌開始前的12V電壓已經降至11V，已經超出12V降幅5%範圍，這時電腦硬體裝置可能會因為低壓保護動作而停止運作
5.電源接通到各輸出全負載狀態下，各路電壓於200ms達到穩定
6.輸出漣波測試，電源供應器於空載下各路輸出無明顯漣波，於3.3V/15.8A、5V/15.8A、12V/51A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為50.8mV/14.8mV/15.6mV；於12V/63A靜態負載輸出下12V/5V/3.3V各路低頻漣波分別為41.6mV/10mV/8.8mV
7.動態負載測試，3.3V/5V/12V的最大變動幅度分別為294mV/300mV/138mV，3.3V電壓變動高峰處維持時間在200微秒左右，5V電壓變動呈現上下擺動

報告完畢，謝謝收看
