持續來看第十一代的主機板吧 ~~ 華碩在 Z590 這個晶片組的產品

我已經給大家看過以下幾張

ASUS ROG STRIX Z590-A Gaming WiFi 主機板簡單看

ASUS TUF GAMING Z590-PLUS WIFI 主機板 簡單看

ASUS ROG STRIX Z590-F Gaming WiFi 主機板簡單看

這次給大家看的主機板是之前鋼彈系列的延續

ASUS Z590 WIFI GUNDAM EDITION

/tmp/phpXMxwxN

這張主機板跟 ASUS TUF GAMING B550M ZAKU WI-FI 鋼彈系列  一樣是從現有的主機板的基礎上去改裝而成

這張主機板的原始版本是 ASUS TUF GAMING Z590-PLUS WIFI

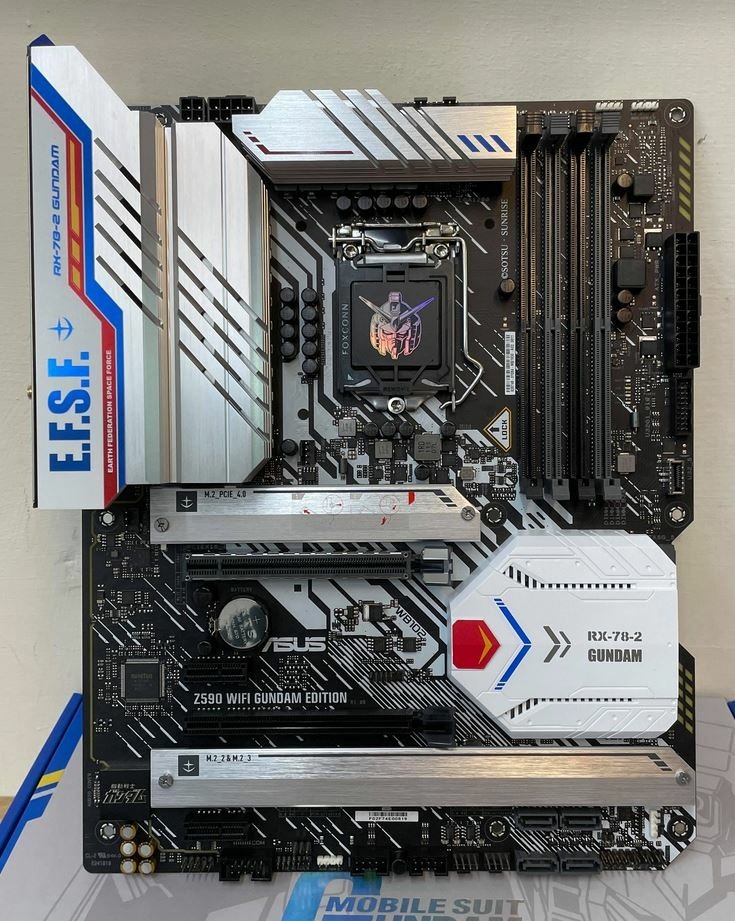

正面可以看到散熱器都已經 RX-78-2 特化了

主機板上沒有很大型的 RGB 燈光來產生光害,感覺很可以

比較明顯的燈光會在主機板的邊緣

PCIE 的插槽有兩根  PCIE 16X 與 兩根 PCIE 1X

依慣例 PCIe 16X 的實際工作速度為

PCIeX16_1 = PCIeX16

PCIeX16_2 = PCIeX4

其中 PCIeX16_1 只有在安裝 第十一代 i5 以上 CPU 時,可支援 PCIe 4.0

/tmp/phpRZPsph

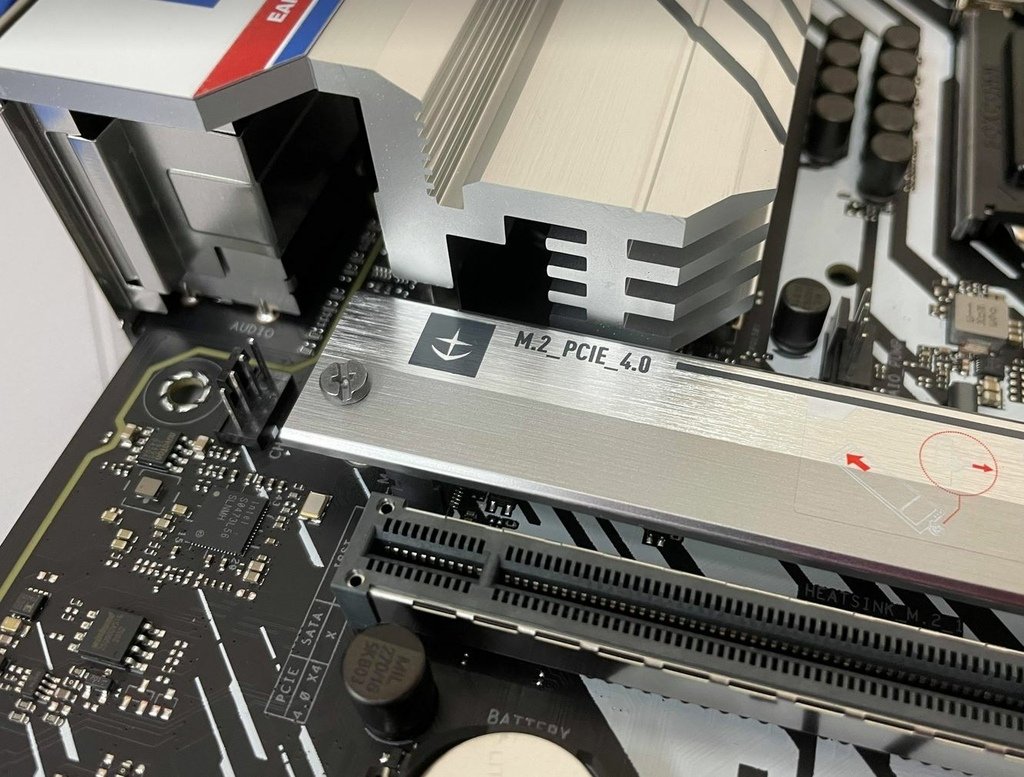

M.2 硬碟最多可接三個,全都給了散熱器模組

M.2_1 只在安裝第十一代 CPU Core i5 以上(含)的狀況下才可被使用,並且可支援到 PCIe 4.0 的 SSD

/tmp/phpvegt4I

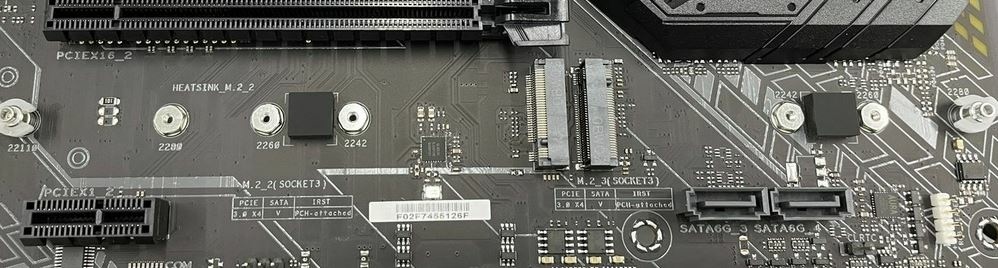

如果是第十代的話,就只能選用 M.2_2 或 M.2_3,並且支援 PCIe 3.0 與 SATA

我個人不建議在這裡安裝 M.2 SATA 的 SSD

因為 M.2 接口在主機板上相對珍貴,真的需要還是 2.5" 的 SATA 介面就好

/tmp/phpPDRTwy

/tmp/phpEjBJEK

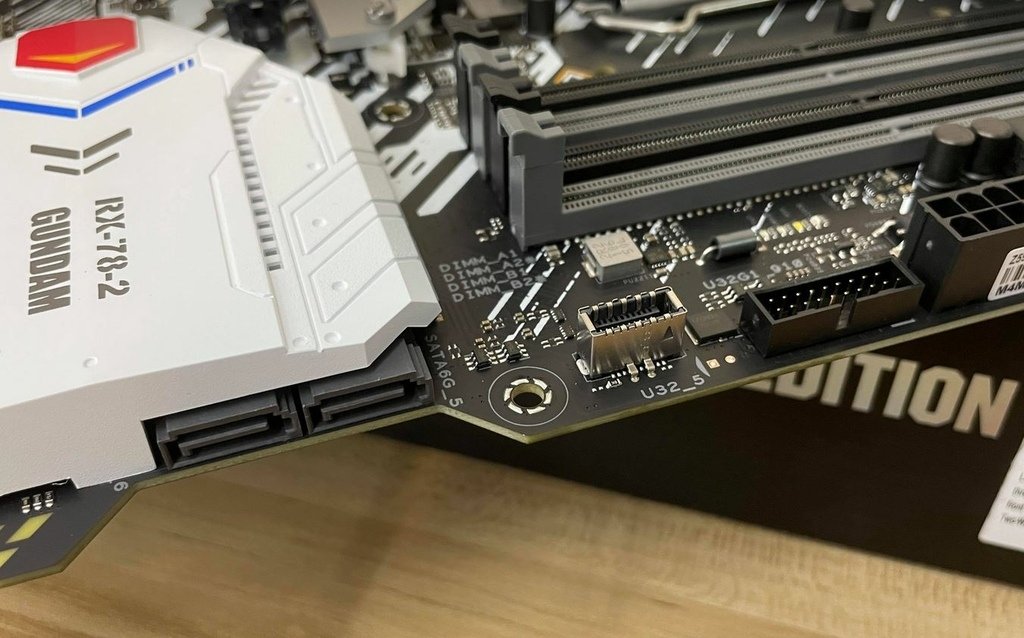

SATA 接口共有六個,其中四個在上圖的右下角就能看到四個

另外兩個藏在 PCH 散熱器處

前置 USB 無論是 USB-A 還是 USB-C 都是給 USB3.2 Gen1

([教學] 一次搞懂越來越讓人困惑的 USB 3.2 是什麼)

/tmp/phpusIrBq

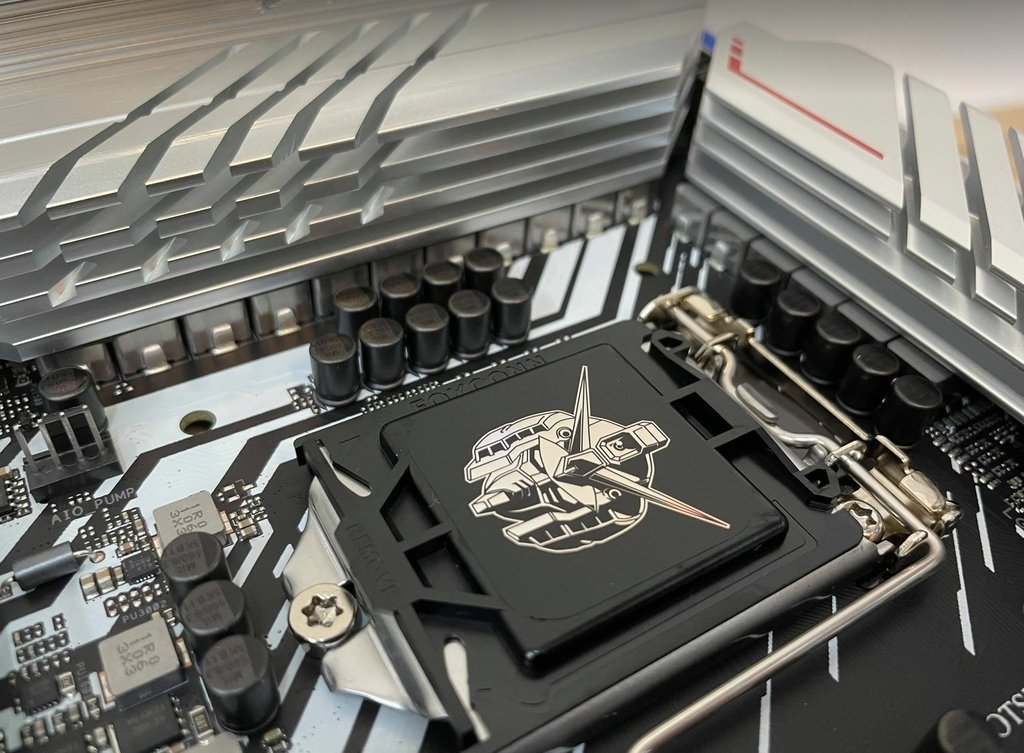

CPU 座的蓋板上有 RX-78-2 的頭像貼紙

供電部份設置 14+2 ,是 Z590 效能玩家版的基本入門款

然後最讓我高興的是~~~這一帶沒有 RGB 燈光啦 !!!! 終於有效能可以又無光害的主機板啦

/tmp/phpk3n9Av

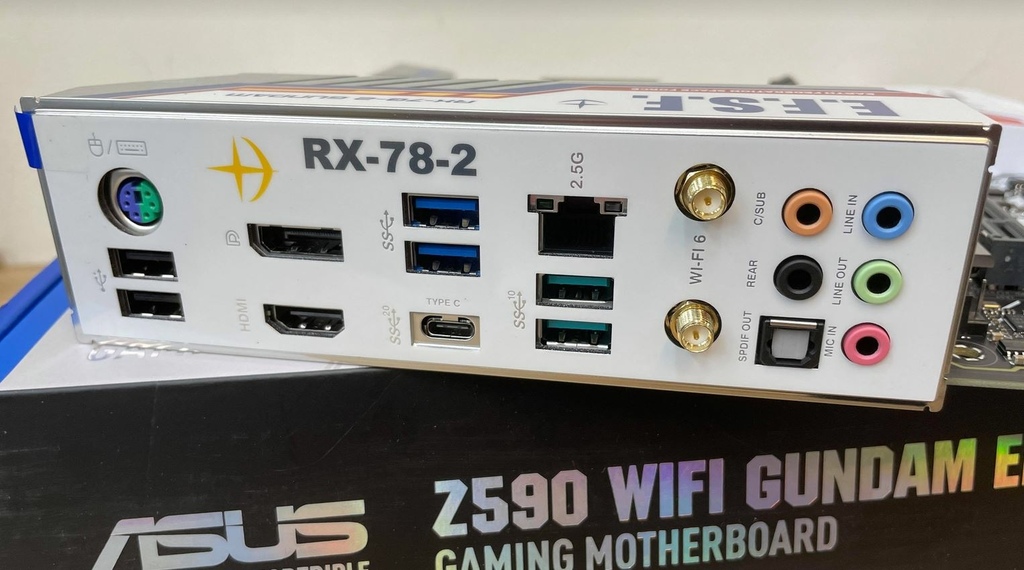

最後看一下背後的 IO

1 x USB 3.2 Gen 2x2 port (1 x USB Type-C®)
2 x USB 3.2 Gen 2 ports (2 x Type-A)
2 x USB 3.2 Gen 1 ports (2 x Type-A)
2 x USB 2.0 ports (2 x Type-A)

其它標示很清楚了,應該不用多提

特別要注意的是,這邊的 WIFI 給的是 WIFI 6 而非 WIFI 6E

/tmp/phpZnpMLR

然後是我覺得最無厘頭的設計

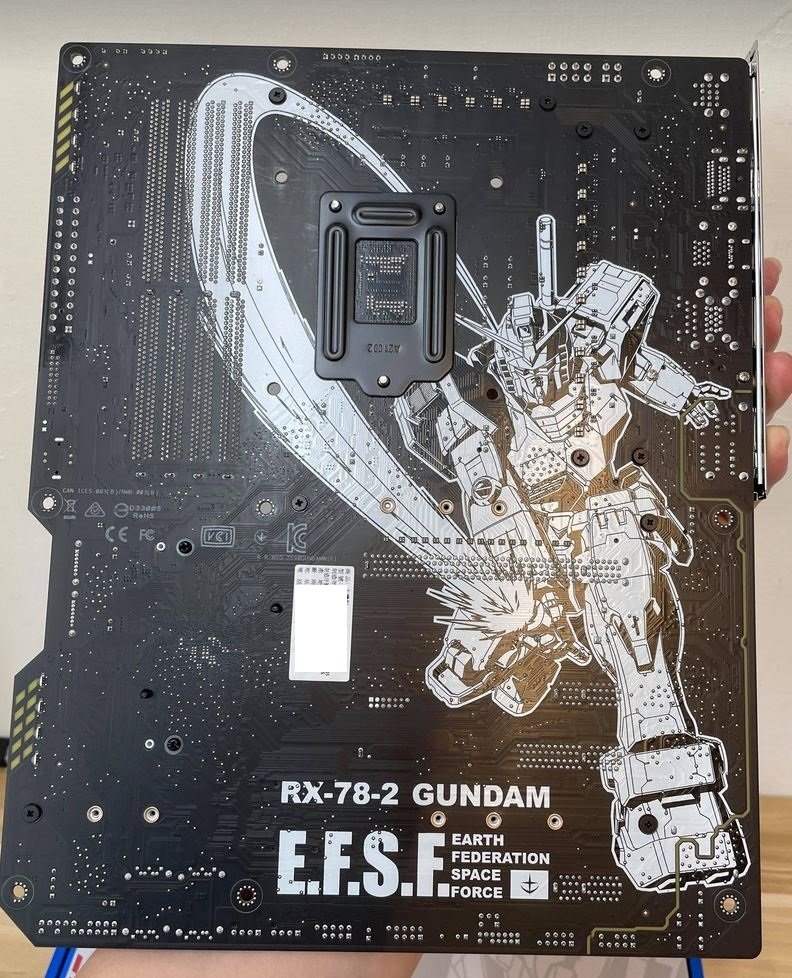

主機板背面的 RX-78-2 圖像

看起來很炫,但裝機之後就看不到了

/tmp/phpN0u5x5

基本上這張被特化後的主機板售價其實沒有貴太多

只比原型板多了 1000 元,對於想要主機板上白色元素較多的人來說算是可以的選擇
